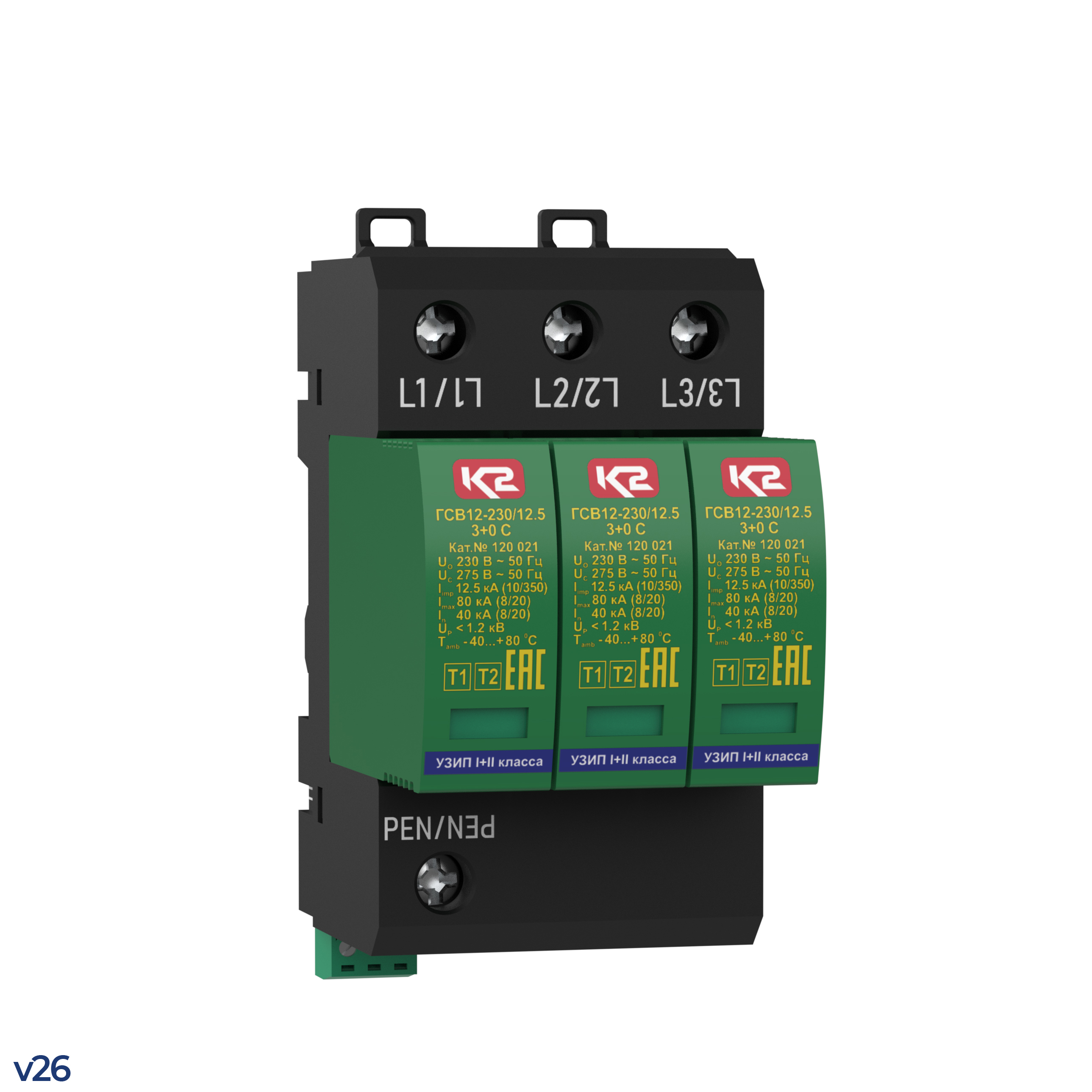

Устройство ГСВ12-230/12.5 3+0 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II. Устанавливается в пределах 0_А(В)- 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.ГСВ12-230/12.5 3+0 С, ТУ 3428-002-79740390-2007 – трёхполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов.

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначено для защиты фазных проводников в цепях L/PEN в трёхфазных сетях переменного тока.
• Состоит из сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Выпускается на номинальное напряжение системы U_о = 230 В АС.
• Способно отводить импульсы тока I_imp(10/350) = 12.5 кА, I_max(8/20) = 80 кА.
• Обеспечивает уровень напряжения защиты при I_imp(10/350) U_p > 1.2 кВ.
• Варисторные секции снабжены терморасцепителями. - Применяется в сетях с системами заземления типа TN-С.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГСВ12-230/12.5 3+0 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования ГСВ12-230/12.5 3+0 С, ТУ 3428-002-79740390-2007:

• ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В;
• 12 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
• 230 - номинальное напряжение системы, U_o АС;
• 12.5 - импульсный ток, I_imp(10/350);
• 3+0 - количество полюсов и схема подключения УЗИП;
• С - наличие дистанционной сигнализации рабочего состояния;
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: ГСВ12-230/12.5 3+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов, УЗИП класса испытаний I+II в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_imp(10/350) = 12.5 кА, три полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
