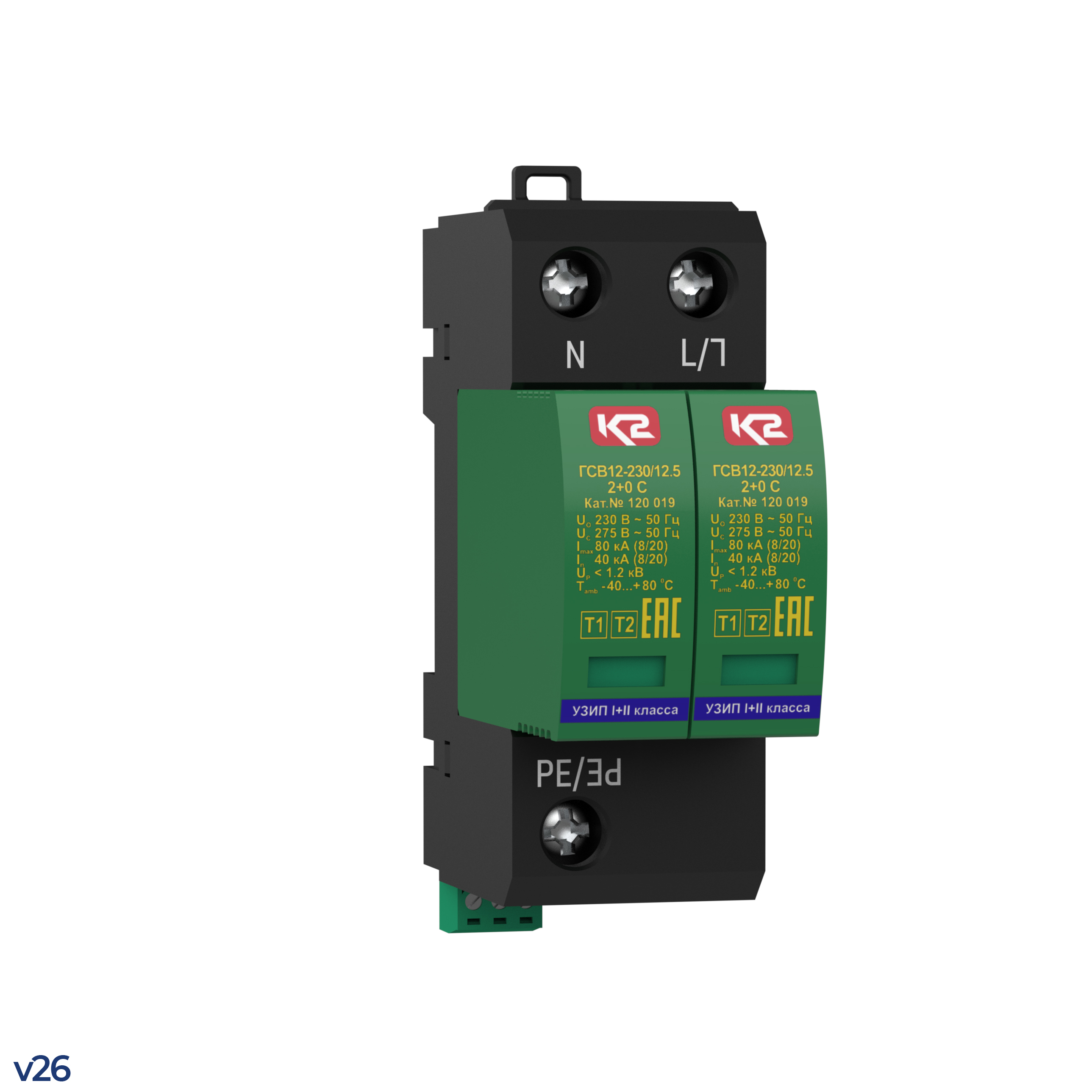

ГСВ12-230/12,5 2+0 С - устройство защитное
Устройство ГСВ12-230/12.5 2+0 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
ГСВ12-230/12.5 2+0 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов.
- Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
- Способно отводить импульсы тока Iimp(L/N)(10/350) = 12.5 кА, Imax(L/N)(8/20) = 80 кА.
- Обеспечивает уровень напряжения защиты при Iimp Up > 1.2 кВ.
- Варисторные секции снабжены терморасцепителями.
- Применяется в сетях с системами заземления типа TN-S, TT и IT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторных модулях.
- В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
- Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
- Для удаленного контроля ГСВ12-230/12,5 2+0 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
Структура наименования ГСВ12-230/12.5 2+0 С, ТУ 3428-002-79740390-2007:
- ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В;
- 12 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
- 230 - номинальное напряжение системы, Uo АС;
- 12.5 - импульсный ток, Iimp(10/350);
- 2+0 - количество полюсов и схема подключения УЗИП;
- С - наличие дистанционной сигнализации рабочего состояния;
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: ГСВ12-230/12.5 2+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов, УЗИП класса испытаний I+II в соответствии с ГОСТ IEC 61643-11, Uо= 230 В АС, Iimp(10/350) = 12.5 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
