Устройство ГСВ12-1500/7/3Ф С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_{p -} УЗИП класса испытаний II. Устанавливается в пределах 0_А(В)- 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122 в качестве I ступени защиты, в соответствии с ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53, ГОСТ IEC 61643-32. Предназначено для защиты оборудования силовых цепей фотоэлектрических систем при воздушном или кабельном вводе электропитания. ГСВ12-1500/7/3Ф С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов.

Основные особенности

• Предназначено для защиты силовых цепей -/PE, +/PE, +/-.

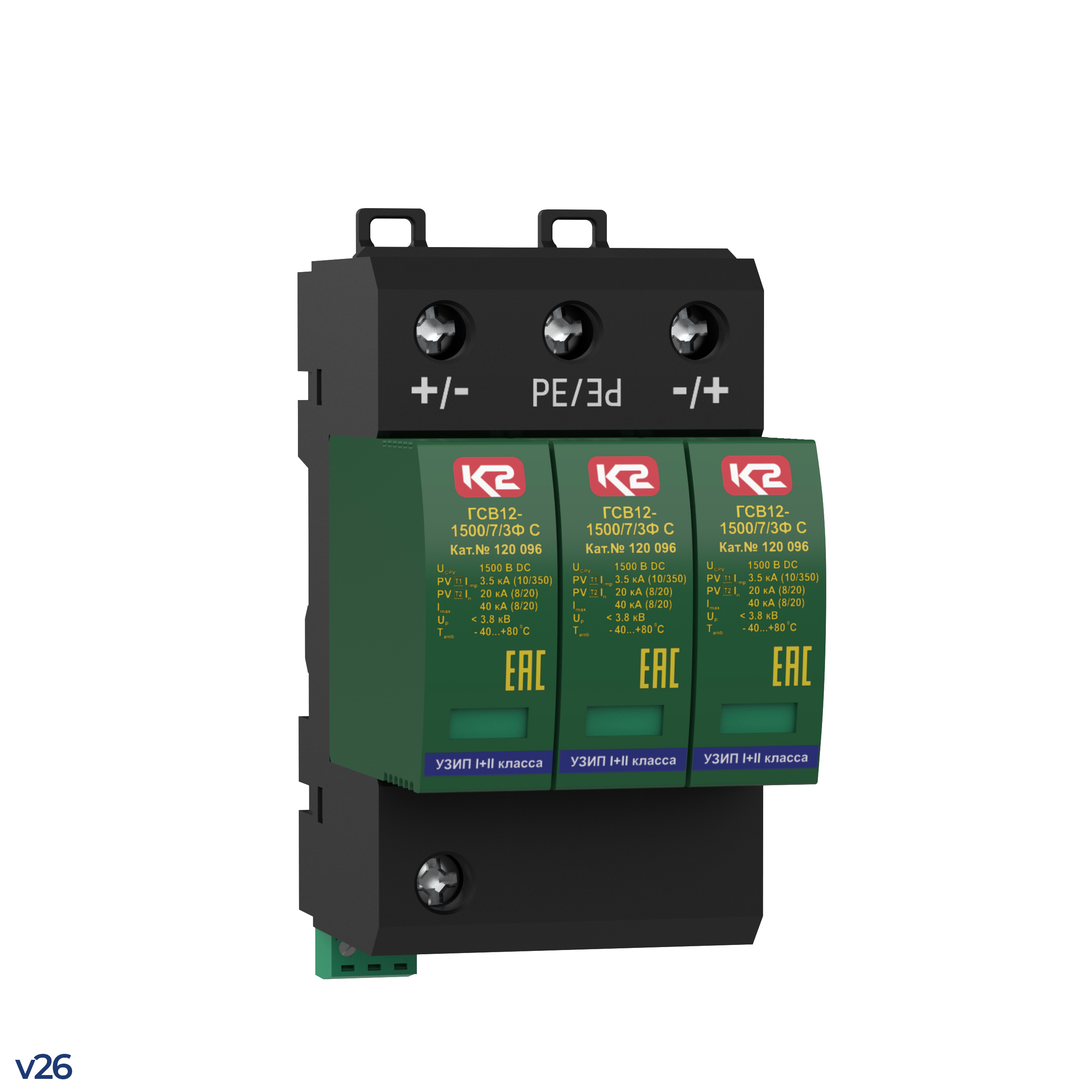

• Состоит из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способно отводить импульсы тока I_{total(10/350)} = 7 кА, I_imp(10/350) = 3.5 кА.
• Выпускается на максимальное длительное постоянное рабочее напряжение U_CPV = 1500 В DC.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикаторы имеют зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГСВ12-1500/7/3Ф С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования ГСВ12-1500/7/3Ф С, ТУ 3428-002-79740390-2007

• ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего типа
• 12 - класс УЗИП в соответствии с ГОСТ IEC 61643-11
• 1500 - максимальное длительное постоянное рабочее напряжение, U_CPV DC
• 7 - суммарный импульсный ток I_{total(10/350)}
• 3 - количество сменных модулей
• Ф - УЗИП предназначено для защиты оборудования силовых цепей фотоэлектрических систем
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГСВ12-1500/7/3Ф С, ТУ 3428-002-79740390-200 - УЗИП производства АО "Хакель" для защиты оборудования силовых цепей фотоэлектрических систем ограничивающего типа, УЗИП класса испытаний I+II в соответствии с ГОСТ IEC 61643-11, U_CPV = 1500 В DС, I_{total(10/350)} = 7 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
