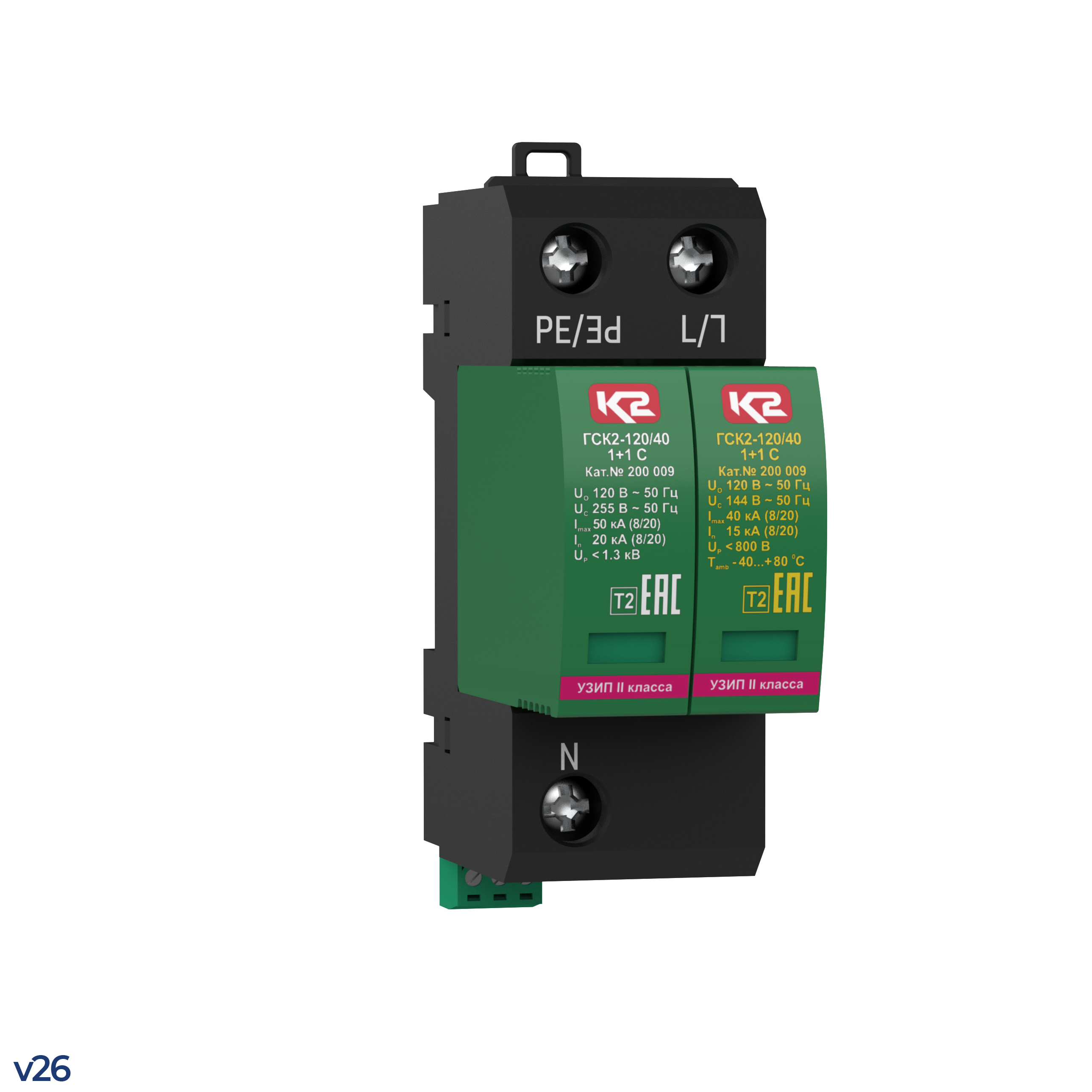

ГСК2-120/40 1+1 С - устройство защитное
ГСК2-120/40 1+1 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний II на основе оксидно-цинкового варистора и газонаполненного разрядника.
Устройство ГСК2-120/40 1+1 С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения. УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.
Основные особенности
- Предназначено для защиты фазного и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока и полюсов L+/L-, L-/PE в системах постоянного тока.
- Состоит из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока Imax(L/N)(8/20) = 40 кА, Imax(N/PE)(8/20) = 50 кА.
- Выпускается на номинальное напряжение системы Uо = 120/160 В AC/DC.
- Применяется в сетях переменного и постоянного тока с системами заземления типа TN-S и TT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
- Для удаленного контроля ГСК2-120/40 1+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
Структура наименования ГСК2-120/40 1+1 С, ТУ 3428-002-79740390-2007:
- ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В;
- 2 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
- 120 - номинальное напряжение системы, Uo АС;
- 40 - импульсный ток, Imax(8/20);
- 1+1 -количество полюсов и схема подключения УЗИП
- С - наличие дистанционной сигнализации рабочего состояния;
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
ГСК2-120/40 1+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинкового варистора и газонаполненного разрядника, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, Uо = 120 В АС, Imax(8/20)= 40 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
