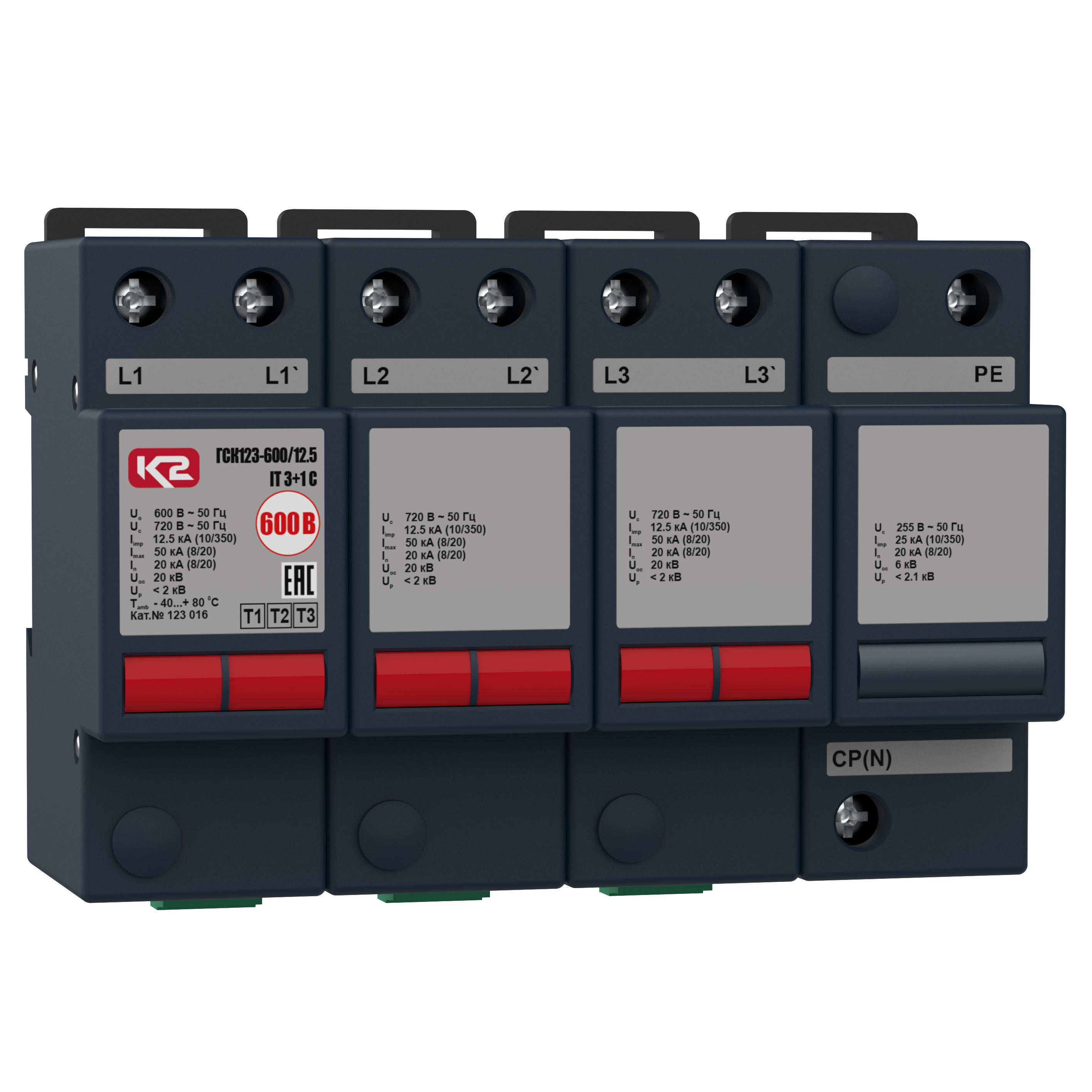

ГСК123-600/12.5 IT 3+1 С, ТУ 3428-002-79740390-2007 – трехфазное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

Устройство ГСК123-600/12.5 IT 3+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II и III. Устанавливаются в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

Основные особенности

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.
• Способно отводить импульсы тока I_{imp(L/L)(10/350)} = 12.5 кА, I_{imp(L/PE)(10/350)} = 25 кА.
• Обеспечивает уровень напряжения защиты U_p>2.0 кВ.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном
• выдвинут.
• Для удаленного контроля ГСК123-600/12.5/3+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования ГСК123-600/12.5 IT 3+1 (С), ТУ 3428-002-79740390-2007

• ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В переменного тока или 1500 В постоянного тока комбинированного типа
• 123 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
• 600 - номинальное напряжение системы, U_о AC
• 12.5 - импульсный ток, I_{imp(L/N)(10/350)}
• IT - тип системы заземления
• 3+1 - количество полюсов и схема подключения УЗИП
• C - наличие дистанционной сигнализации рабочего состояния;
• ТУ 3428-002-79740390-2007 - номер ТУ.
