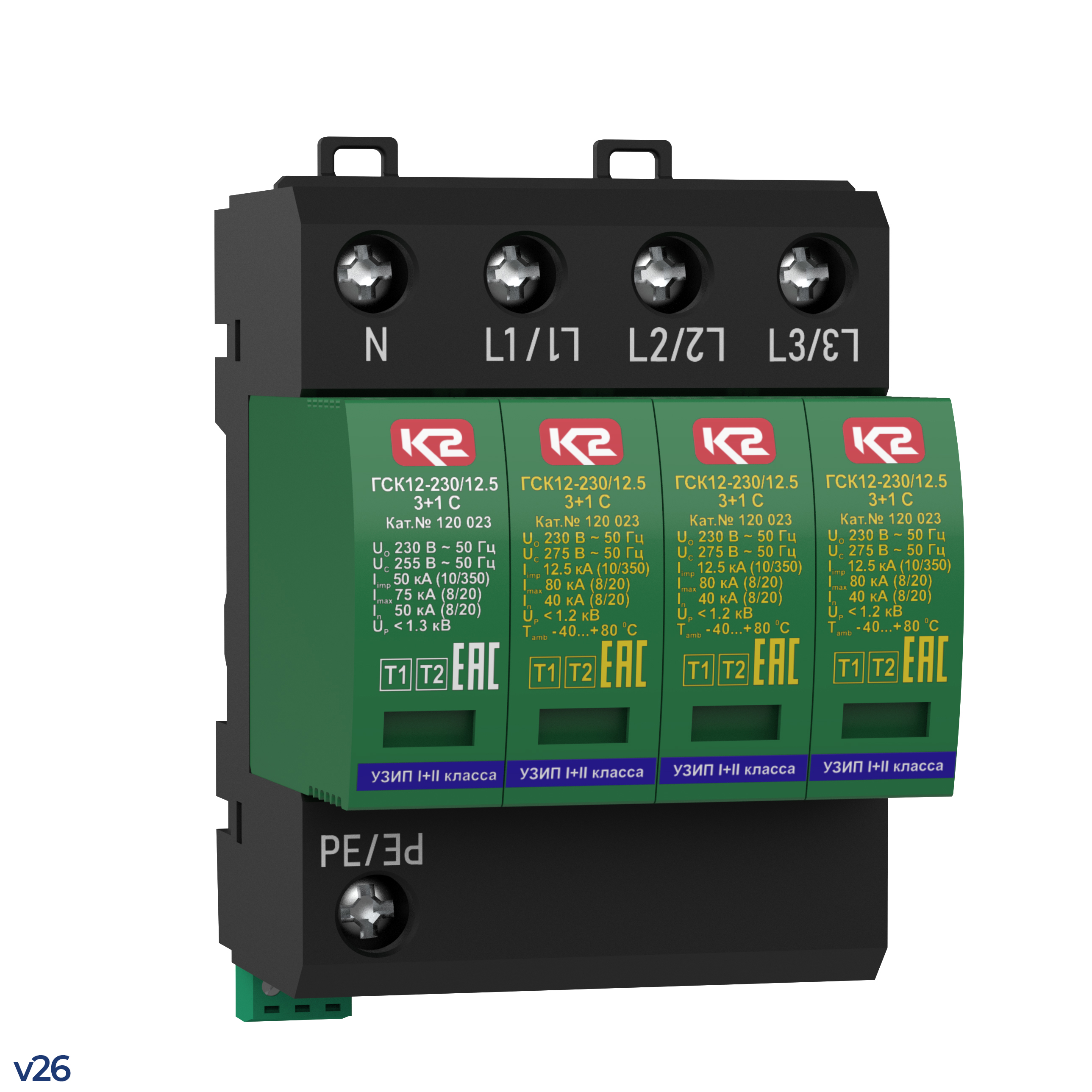

ГСК12-230/12.5 3+1 С, ТУ 3428-002-79740390-2007 – четырёхполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.

Устройство ГСК12-230/12.5 3+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

Основные особенности

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначено для защиты фазных и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока.
• Состоит из сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Выпускается на номинальное напряжение системы U_о = 230 В АС.
• Способно отводить импульсы тока I_{imp(L/N)(10/350)} = 12.5 кА, I_{max(L/N)(8/20)} = 80 кА, I_{imp(N/PE)(10/350)} = 50 кА.
• Применяется в сетях с системами заземления типа TN-S, TT и IT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГСК12-230/12.5 3+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования ГСК12-230/12.5 3+1 С, ТУ 3428-002-79740390-2007:

• ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа
• 12 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
• 230 - номинальное напряжение системы, U_о, АС
• 12.5 - импульсный ток I_{imp(L/N)(10/350);} 3+1 - количество полюсов и схема подключения УЗИП
• C - наличие дистанционной сигнализации рабочего состояния
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГСК12-230/12.5 3+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I+II в соответствии с ГОСТ IEC 61643-11, U_o = 230 В АС, I_imp(10/350) = 12.5 кА, четыре полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
