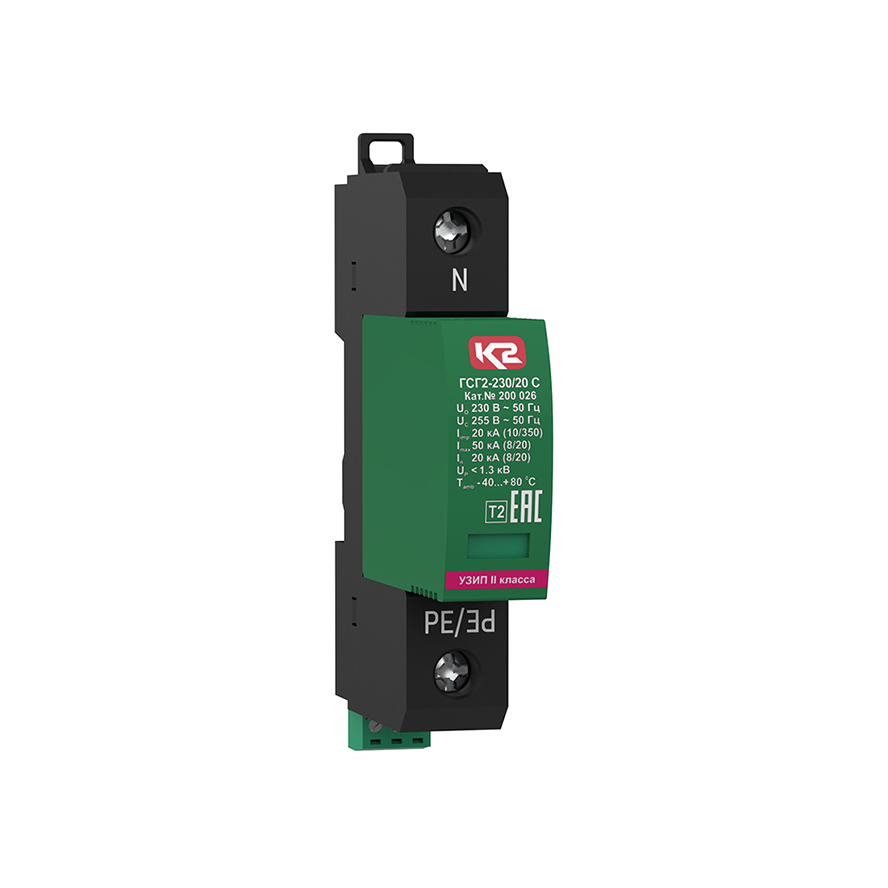

ГСГ2-230/20 С - устройство защитное
ГСГ2-230/20 С, ТУ 3428-002-79740390-2007 – УЗИП класса испытаний II на основе газонаполненного разрядника.
Устройство ГСГ2-230/20 С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения. УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.
Основные особенности
- Предназначено для защиты нулевого проводника N/PE.
- Состоит из сменного модуля c разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока Iimp(10/350) = 20 кА.
- Выпускается на номинальное рабочее напряжение Uо= 230 В AC.
- Применяется в сетях с системами заземления типа TN-S, TT и IT.
- ГСГ2-230/20 С снабжено контактами дистанционной сигнализации.
Структура наименования ГСГ2-230/20 С, ТУ 3428-002-79740390-2007
- ГСГ - серия устройств для защиты оборудования распределительных сетей до 1000 В коммутирующего типа
- 2 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
- 230 - номинальное напряжение системы, Uо, AC
- 20 - импульсный ток, Iimp(10/350)
- C - контакты дистанционной сигнализации
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
ГСГ2-230/20 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В на основе газонаполненного разрядника, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Iimp(10/350) = 20 кА, один полюс. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжен “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения: Внимание! Запрещена установка ГСГ2-230/20 С в цепи L-N, L-PEN, L-PE, так как из-за длительного воздействия сопровождающего тока УЗИП может выйти из строя.
