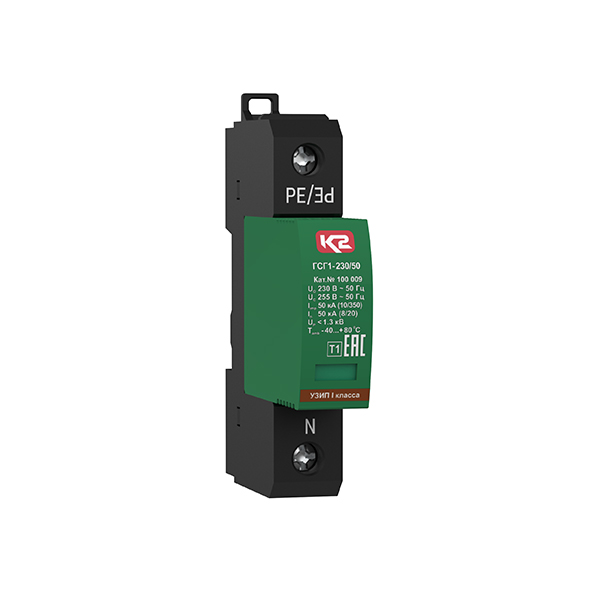

ГСГ1-230/50 - устройство защитное
Устройство ГСГ1-230/50, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 0 - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах переменного тока до 1000 В при воздушном и кабельном вводе электропитания в цепи N-PE.
ГСГ1-230/50, ТУ 3428-002-79740390-2007 – УЗИП класса испытаний I на основе газонаполненного разрядника.
- - Предназначено для защиты нулевого проводника N/PE.
- - Состоит из сменного модуля c разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- - Способно отводить импульсы тока Iimp(10/350) = 50 кА.
- - Выпускается на номинальное напряжение системы Uо = 230 В AC.
- - Применяется в сетях с системами заземления типа TN-S, TT и IT.
Структура наименования ГСГ1-230/50, ТУ 3428-002-79740390-2007:
- ГСГ - серия устройств для защиты оборудования распределительных сетей переменного тока до 1000 В на основе газонаполненных разрядников;
- 1 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
- 230 - номинальное напряжение системы, Uо AC: 50 - импульсный ток, Iimp(10/350);
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: ГСГ1-230/50, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе газонаполненного разрядника, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Iimp(10/350)= 50 кА, один полюс. Выпускается по ТУ 3428-002-79740390-2007.
ВНИМАНИЕ! Запрещена установка ГСГ1-230/50 в цепи L-N, L-PEN, L-PE, L+- L- так как из-за длительного воздействия сопровождающего тока УЗИП может выйти из строя.
