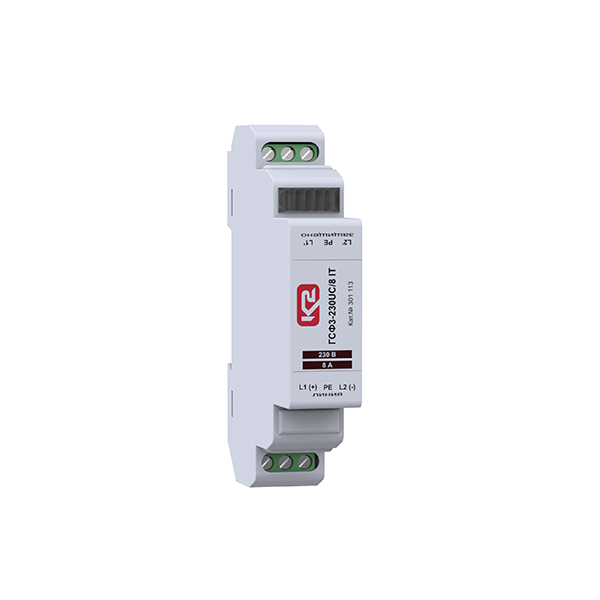

ГСФ3-230UС/8 IT, ТУ 3428-002-79740390-2007 - УЗИП класса испытаний III со встроенным однофазным помехоподавляющим фильтром.

Устройство ГСФ3-230UС/8 IT, ТУ 3428-002-79740390-2007 представляет собой УЗИП класса испытаний III согласно ГОСТ IEC 61643-11-2013 со встроенным однофазным помехоподавляющим фильтром, устанавливается после УЗИП класса испытаний II в распределительные щиты непосредственно возле защищаемого оборудования в соответствии с ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013. Предназначено для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах переменного/постоянного тока до 1000 В.

Основные особенности

• Предназначено для защиты оборудования в цепях L/L, L/PE от высокочастотных помех и импульсных перенапряжений.
• Выпускается на номинальный рабочий ток I_L = 8 A, номинальное рабочее напряжение U_o = 230 В AC/DC. Возможно изготовление изделий на другие напряжения по запросу.
• Применяется в сетях с системой заземления типа IT, TN-S, TN-C.
• В конструкции фильтров применяются ферромагнитные сердечники с магнитной проницаемостью 80000.
• Встроенное УЗИП выполнено по двухступеньчатой схеме с использованием варисторов L/L и газонаполненного разрядника L/PE.
• Визуальный контроль рабочего состояния фильтра проводится с помощью светодиода зеленого свечения, установленного в цепи терморасцепителя. В исправном состоянии светодиод светится, в аварийном - нет.
• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.

Структура наименования ГСФ3-230UC/8 IT, ТУ 3428-002-79740390-2007

• ГСФ - серия устройств для защиты оборудования распределительных сетей до 1000 В со встроенным помехоподавляющим фильтром
• 3- класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
• 230 - номинальное напряжение системы, U_о AC/DC
• 8 - номинальный ток нагрузки, I_L; IT - тип системы заземления
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГСФ3-230UС/8 IT, ТУ 3428-002-79740390-2007 - УЗИП класса испытаний III со встроенным помехоподавляющим фильтром производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, U_о = 230 В АС/DC, I_L = 8 A, тип системы заземления IT. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Не соблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.
