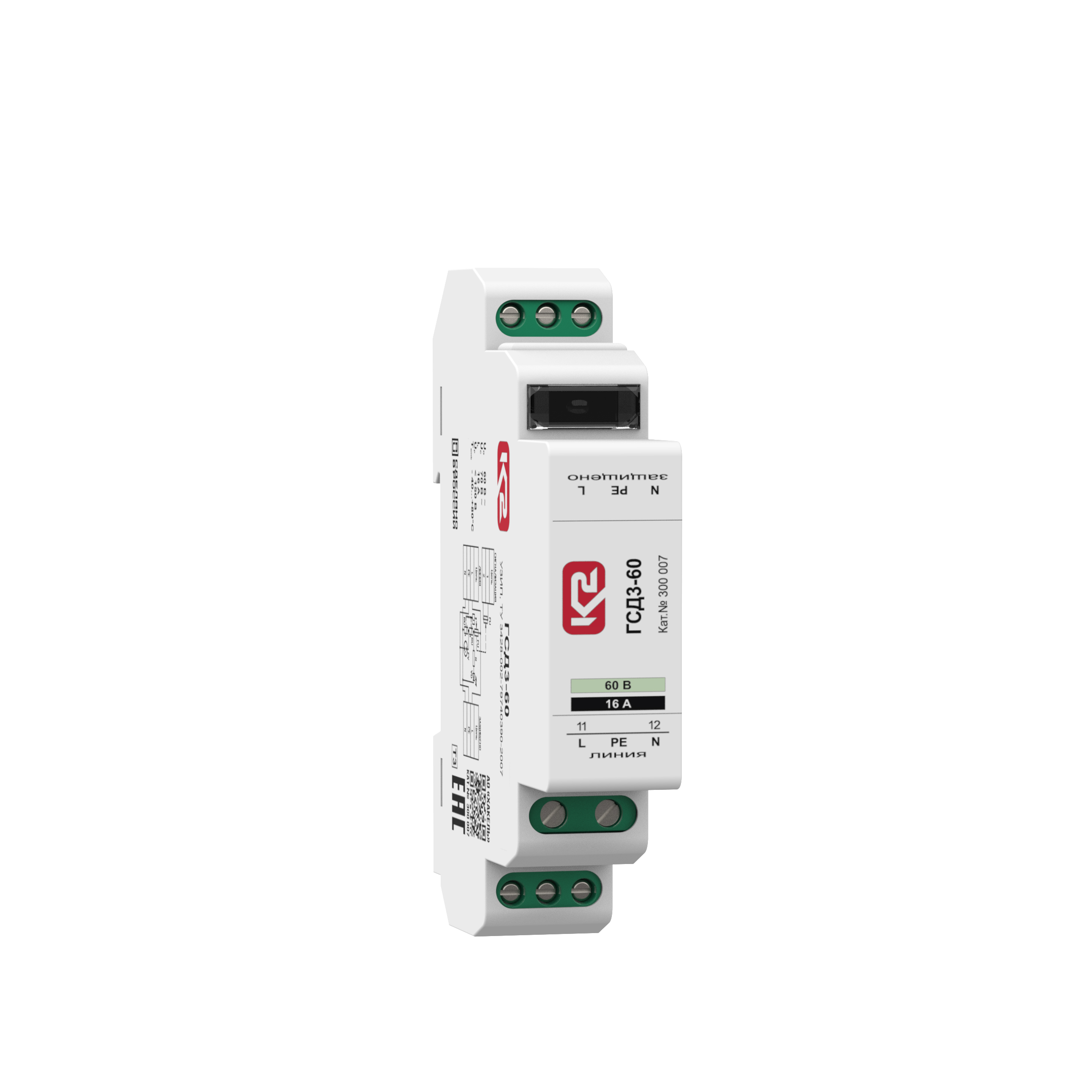

ГСД3-60 - устройство защитное
ГСД3-60, ТУ 3428-002-79740390-2007 — двухполюсное УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
Устройство ГСД3-60, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний III и применяется в низковольтных электрических сетях на границе 2 - 3 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003, ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013.
Основные особенности
- Предназначено для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока от противофазных и синфазных перенапряжений в цепях L(N)/PE, L-/L+, L-(+)/PE.
- Устанавливается непосредственно воле защищаемого оборудования.
- Возможно параллельное и последовательное подключение.
- Выпускается на номинальное рабочее напряжение Uо = 60 В AC/DC.
- Способно отводить импульсы тока
- Imах(8/20) = 2 кА, Uoc(1.2/50) = 2 кВ.
- Обеспечивает уровень напряжения защиты при Uoc(1.2/50) Up>250 В.
- Применяется в сетях с системой заземления типа IT, TN-S, TN-C.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью светодиода зеленого свечения, установленного в цепи терморасцепителя. В исправном состоянии светодиод светится, в аварийном нет.
- Для удаленного контроля УЗИП снабжено “сухими” беспотенциальными контактами дистанционной сигнализации. В исправном состоянии контакты 11-12 замкнуты, в аварийном разомкнуты.
Структура наименования ГСД3-60, ТУ 3428-002-79740390-2007:
- ГСД - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
- 3- класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
- 60 - номинальное напряжение системы, Uо AC/DC;
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
ГСД3-60, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, Uо = 60 В АС/DC. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения: защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III; при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя устройства.
