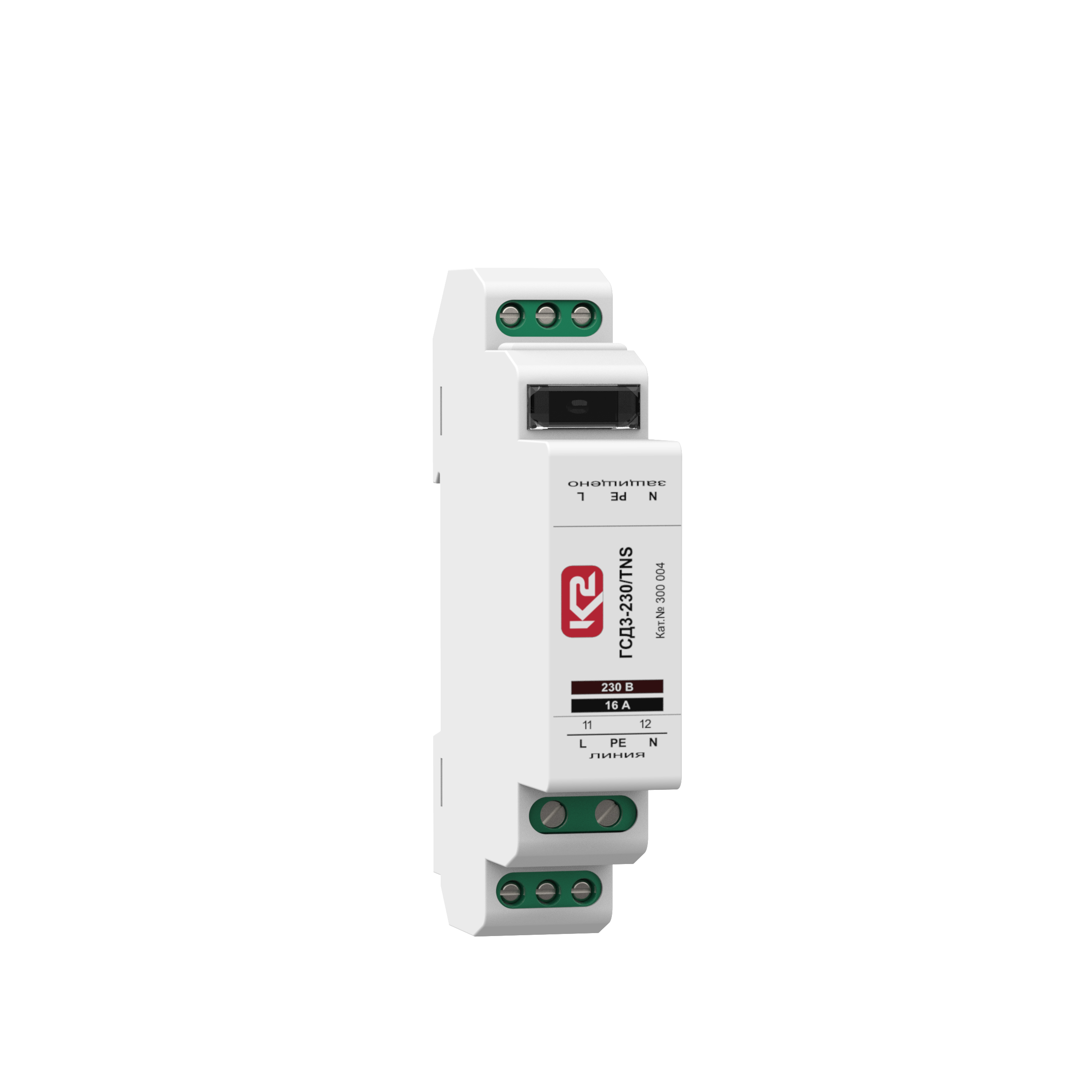

ГСД3-230/TNS, ТУ 3428-002-79740390-2007 — двухполюсное УЗИП класса испытаний III на основе оксидно-цинкового варистора и газонаполненного разрядника.

Устройство ГСД3-230/TNS, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний III и применяется в низковольтных электрических сетях на границе 2 - 3 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003, ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013.

Основные особенности

• Предназначено для защиты фазного проводника в цепях L/N, L/PEN, L/PE в системах переменного тока и полюсов в цепях L-/L+, L-/PE в системах постоянного тока.
• Устанавливается непосредственно воле защищаемого оборудования.
• Возможно параллельное и последовательное подключение.
• Выпускается на номинальное рабочее напряжение U_о = 230/300 В AC/DC.
• Способно отводить импульсы тока I_mах(8/20) = 15 кА, U_oc(1.2/50) = 15 кВ.
• Обеспечивает уровень напряжения защиты при I_n(8/20) U_p>1.1 кВ.
• Применяется в сетях с системой заземления типа TN-S, TN-C.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью светодиода зеленого свечения, установленного в цепи терморасцепителя. В исправном состоянии светодиод светится, в аварийном нет.
• Для удаленного контроля УЗИП снабжено “сухими” беспотенциальными контактами дистанционной сигнализации. В исправном состоянии контакты 11-12 замкнуты, в аварийном разомкнуты.

Структура наименования ГСД3-230/TNS, ТУ 3428-002-79740390-2007

• ГСД - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
• 3- класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
• 230 - номинальное напряжение системы, U_о AC;
• TNS - тип системы заземления;
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГСД3-230/TNS;ТУ 3428-002-79740390-2007- УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, тип системы заземления TN-S. ;Выпускает;ся по ;ТУ 3428-002-79740390-2007.

Теория и особенности применения: защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III; при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу устройства из строя.
