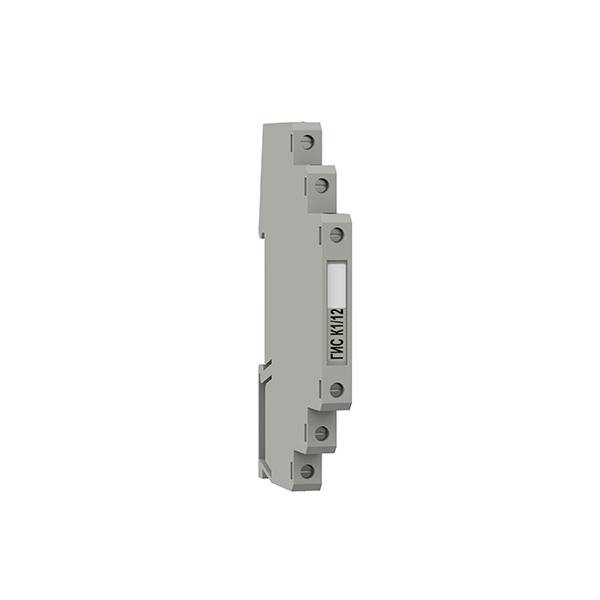

Устройство ГИС К1/12,ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B- 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП ГИС К1/12, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.3 мм для установки на DIN-рейку 35 мм

Основные особенности

• Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 1 Мбит/с
• Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 2.5 - 4.0 мм²
• Схема защиты двухступенчатая
• Первая ступень защиты выполнена на трехэлектродном газонаполненном разряднике, включенном цепи Линия-Линия-РЕ
• Вторая ступень защиты выполнена на на трех TVS-диодах с Р_ppm = 1500 Вт, в цепях 2*Линия-Линия, 1*Линия-РЕ, соединение звездой
• Согласующие элементы - два сопротивления
• Выпускаются на номинальное рабочее напряжение U_o = 12 В DC номинальный ток I_L= 250 мА
• Способны пропускать номинальный разрядный ток I_n(8/20) = 5 кА
• Скорость передачи данных до 1 Мбит/с
• Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку.

Структура наименования ГИС К1/12, ТУ 3428-002-79740390-2007

• ГИС - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.3 мм для крепления на DIN-рейку 35 мм
• К1 - схема защиты состоящая из трехэлектродного разрядника, двух сопротивлений и трех TVS-диодов, соединенных звездой
• 12 - номинальное рабочее напряжение линия-линия U_o = 12 В DC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГИС К1/12, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 7.3 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, двухступенчатая схема защиты, U_o= 12 В DC. I_L = 0.25 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 1 Мбит/с При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм²или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя.
