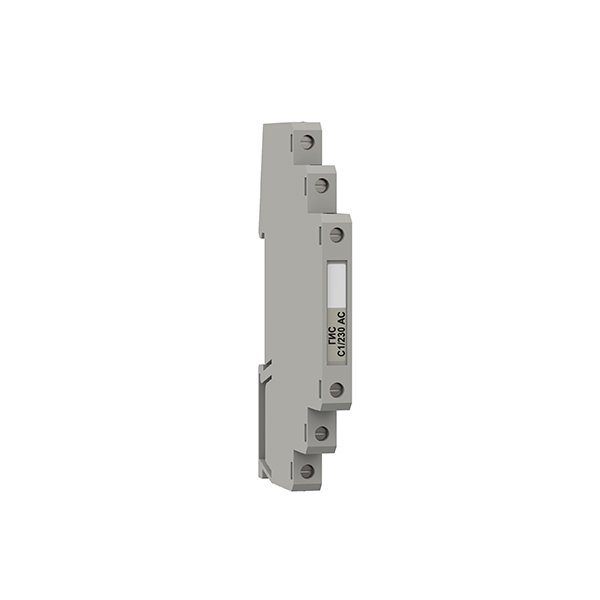

Устройство ГИС С1/230 AC, ТУ 3428-002-79740390-2007 предназначено для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B- 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП ГИС С1/230 AC, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.3 мм для установки на DIN-рейку 35 мм

Основные особенности

• Предназначено для защиты вторичных цепей питания
• Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 2.5 - 4.0 мм²
• Схема защиты двухступенчатая
• Первая ступень защиты выполнена на двух попарно соединенных двухэлектродных разрядниках с варисторами в цепях Линия-РЕ для защиты от продольных перенапряжений
• Включение газонаполненного разрядника в цепь варистора исключает ток утечки на землю
• Вторая ступень защиты выполнена на варисторе включенном в цепи Линия-Линия для защиты от поперечных перенапряжений
• Выпускается на номинальное рабочее напряжение U_о= 230 B АC, номинальный ток I_L= 3 А
• Способны пропускать суммарный разрядный ток I_n(8/20) = 5 кА
• Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку.

Структура наименования ГИС С1/230 AC, ТУ 3428-002-79740390-2007

• ГИС - устройство размещено в корпусе толщиной 7.3 мм для крепления на DIN-рейку 35 мм
• С1 - схема защиты состоящая из двух попарно соединенных двухэлектродных разрядников с варисторами в цепях Линия-РЕ и варистора в цепи Линия-Линия
• 230 - номинальное рабочее напряжение U_o = 230 В AC
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГИС С1/230 АС, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты вторичных цепей питания, размещено в корпусе толщиной 7.3 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, двухступенчатая схема защиты, U_o= 230 В АC. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм²или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя.
