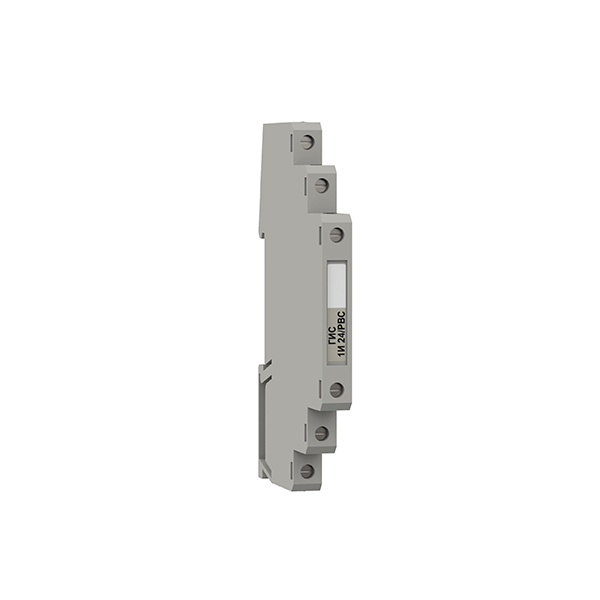

Устройство ГИС 1И 24/РВС, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B- 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. Применяется для защиты оборудования по двухпроводным цепям сигнальных линий систем управления. УЗИП ГИС 1И 24/РВС, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.3 мм для установки на DIN-рейку 35 мм

Основные особенности

• Предназначено для защиты оборудования по двухпроводным цепям сигнальных линий систем управления и измерения, шин передачи данных и т.д.
• Количество защищаемых пар проводников -1, подключение с помощью винтовых клемм 2.5 - 4.0 мм²
• Схема защиты трехступенчатая
• Первая ступень защиты выполнена на трех двухэлектродных газонаполненных разрядниках в цепях Линия-Линия-РЕ, Линия-Линия соединенных треугольником
• Вторая ступень защиты выполнена на оксидно-цинковом варисторе включенном в цепь Линия-Линия
• Третья ступень защиты выполнена на TVS-диоде с Р_ppm = 1500 Вт, включенном в цепь Линия-Линия
• Согласующие элементы - четыре сопротивления
• Выпускается на номинальное рабочее напряжение U_о= 24 B DC, номинальный ток I_L= 0.3 А
• Способны пропускать суммарный разрядный ток I_Total(8/20) = 10 кА
• Скорость передачи данных до 1 Мбит/с
• Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку.

Структура наименования ГИС 1И 24/РВС, ТУ 3428-002-79740390-2007

• ГИС - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.3 мм для крепления на DIN-рейку 35 мм
• 1И - количество защищаемых пар проводников
• 24 - номинальное рабочее напряжение линия-линия U_o = 24 В DC
• РВС - трехступенчатая схема защиты разрядник-варистор-супрессор
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГИС 1И 24/РВС, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 7.3 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, трехступенчатая схема защиты разрядник-варистор-супрессор, U_o= 24 В DC. I_L = 0.3 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм²или через заземляющий контакт. Заземляющий проводник должен иметь, по возможности, наименьшую длину. Способ заземления по выбору потребителя.
