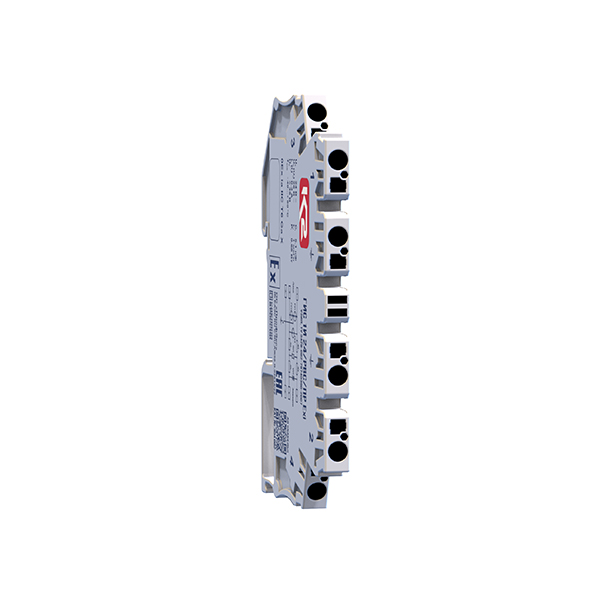

Устройство ГИС 1И 24/РВС/ПР исп.4, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.) от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. ГИС 1И 24/РВС/ПР исп.4, ТУ 3428-002-79740390-2007 размещено в тонком пластмассовом корпусе толщиной 6.2 мм. - Корпус в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм - Заглушка боковая 450389 приобретается отдельно

Основные особенности

• Предназначено для защиты двухпроводных искробезопасных цепей сигнальных линий систем управления и измерения, шин передачи данных и т.д.
• Количество защищаемых пар проводников - 1, схема защиты трехступенчатая
• Первая ступень защиты выполнена на трех двухэлектродных разрядниках в цепях Линия-Линия-РЕ, Линия-Линия соединенных треугольником
• Вторая ступень защиты выполнена на варисторе включенном в цепь Линия-Линия
• Третья ступень защиты выполнена на TVS-диоде включенном в цепь Линия-Линия
• Согласующие элементы - четыре сопротивления
• Выпускается на номинальное рабочее напряжение U_o= 24 B DC, номинальный ток I_L= 0.3 А
• Способно пропускать номинальный разрядный ток I_Total(8/20) = 10 кА
• Скорость передачи данных до 1 Мбит/с.

Обеспечение взрывозащиты

Взрывозащищенность УЗИП ГИС 1И 24/РВС/ПР исп.4 обеспечивается видом взрывозащиты "искробезопасность «ia»" (для уровня взрывозащиты Ga электрооборудования групп II) по ТР ТС 012/2011 (ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно

• при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1.5
• при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1.0
• оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно быть снабжено оболочкой со степенью защиты IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529
• температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.

Структура наименования ГИС 1И 24/РВС/ПР исп.4, ТУ 3428-002-79740390-2007

• ГИС - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 6 мм для крепления на DIN-рейку 35 мм
• 1И - количество защищаемых пар проводников
• 24 - номинальное рабочее напряжение линия-линия U_o = 24 В DC
• РВС - трехкаскадная схема защиты разрядник-варистор-супрессор
• ПР - модификация с плоскими пружинными зажимами
• исп.4 - исполнение в корпусе клеммы MDB 6
• ТУ 3428-002-79740390-2007 - номер ТУ

Пример

ГИС 1И 24/РВС/ПР исп.4, ТУ 3428-002-79740390-2007 -устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 6 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, трехступенчатая схема защиты разрядник-варистор-супрессор, U_o= 24 В DC, I_L = 0.3 А, модификация с плоскими пружинными зажимами в корпусе MDB 6, вид взрывозащиты - искробезопасная цепь. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Применяется во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 0Ex ia IIC T6 Ga X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ 31610.11-2014). Конструкция УЗИП предусматривает его эксплуатацию во взрывоопасных зонах классов 0 - 1 при установке в ЩЗИП^®-ТМ-Ex с видом взрывозащиты «d». При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. Перед подключением/извлечением проводника пружинный зажим необходимо предварительно открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника – 7÷8 мм. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется в соответствии с требованиями п. 12.2.4 ГОСТ МЭК 60079-14-2011 с помощью смонтированного на постоянной основе без разъемов медного проводника сечением не менее 4 мм², заземляющий проводник должен иметь, по возможности, наименьшую длину (максимально 1 м).
