ГИС 1БС 24 - устройство защитное

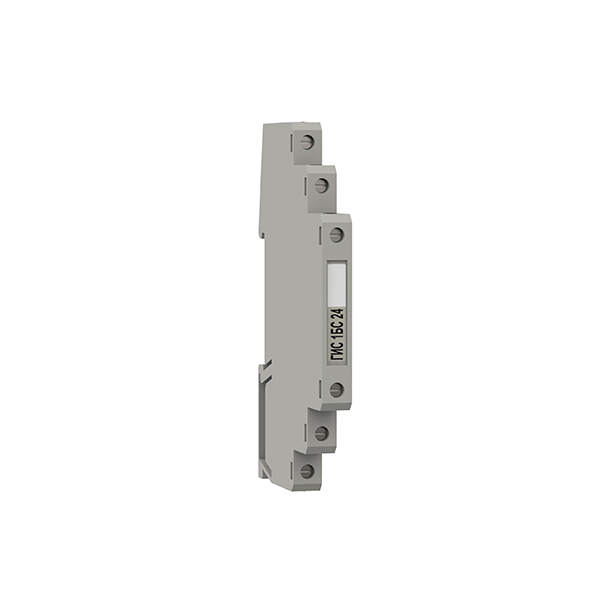

Устройство ГИС 1БС 24, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), в которые недопустимо внесение дополнительных сопротивлений, от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП ГИС 1БС 24, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.3 мм для установки на DIN-рейку 35 мм
Основные особенности
- Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 2.5 - 4.0 мм²
- Предназначено для защиты двухпроводных цепей сигнальных линий систем управления и измерения, шин передачи данных и т.д., в которые недопустимо внесение дополнительных сопротивлений
- Схема защиты двухступенчатая
- Первая ступень защиты выполнена на трех двухэлектродных газонаполненных разрядниках, соединенных по Т-схеме, в цепях Линия-Линия-РЕ
- Вторая ступень защиты выполнена на TVS-диоде с Рppm = 1500 Вт, включенном в цепь Линия-Линия
- Согласующие элементы - отсутствуют
- Выпускается на номинальное рабочее напряжение Uо = 24 B DC, номинальный ток IL = 2 А
- Способны пропускать суммарный разрядный ток ITotal(8/20) = 10 кА
- Скорость передачи данных до 10 Мбит/с
- Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку
Структура наименования ГИС 1БС 24, ТУ 3428-002-79740390-2007
ГИС - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.3 мм для крепления на DIN-рейку 35 мм
1 - количество защищаемых пар проводников
БС - схема защиты при которой в цепи отсутствуют дополнительные сопротивления 2
4 - номинальное рабочее напряжение линия-линия Uo = 24 В DC
2 - номинальный ток IL = 2 А
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
ГИС 1БС 24, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 7.3 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, двухступенчатая схема защиты без согласующих элементов, Uo = 24 В DC, IL = 2 А. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм2или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя.
