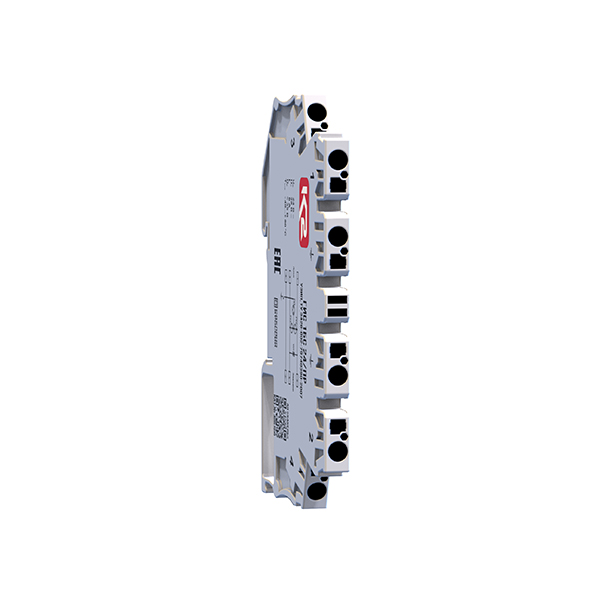

УЗИП ГИС 1БС 24/ПР исп.4, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. Применяется для защиты оборудования цепей, где недопустимо внесение дополнительных сопротивлений. ГИС 1БС 24/ПР исп.4, ТУ 3428-002-79740390-2007 размещено в тонком пластмассовом корпусе толщиной 6.2 мм.

Основные особенности

• Корпус в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм.
• Заглушка боковая 450389 приобретается отдельно.
• Предназначено для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений
• Количество защищаемых пар проводников - 1, схема защиты двухкаскадная.
• Первая ступень защиты выполнена на трех двухэлектродных разрядниках в цепях Линия-Линия-РЕ, соединенных звездой
• Вторая ступень защиты выполнена на TVS-диоде включенном в цепь Линия-Линия
• Согласующие элементы - отсутствуют
• Выпускается на номинальное рабочее напряжение U_o = 24 B DC номинальный ток I_L= 6 А
• Способно пропускать номинальный разрядный ток I_Total(8/20) = 10 кА
• Скорость передачи данных до 10 Мбит/с.

Структура наименования ГИС 1БС 24/ПР исп.4, ТУ 3428-002-79740390-2007

• ГИС - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 6 мм для крепления на DIN-рейку 35 мм
• 1 - количество защищаемых пар проводников
• БС - схема защиты при которой в цепи отсутствуют дополнительные сопротивления
• 24 - номинальное рабочее напряжение линия-линия U_o = 24 В DC
• ПР - модификация с плоскими пружинными зажимами исп.
• 4 - исполнение в корпусе клеммы MDB 6
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГИС 1БС 24/ПР исп.4, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 6 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, схема защиты при которой в цепи отсутствуют дополнительные сопротивления, U_o= 24 В DC, модификация с плоскими пружинными зажимами в корпусе MDB 6. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. Перед подключением/извлечением проводника пружинный зажим необходимо предварительно открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника – 7÷8 мм. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм² или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя.
