ГИР1 ТВР - устройство защитное

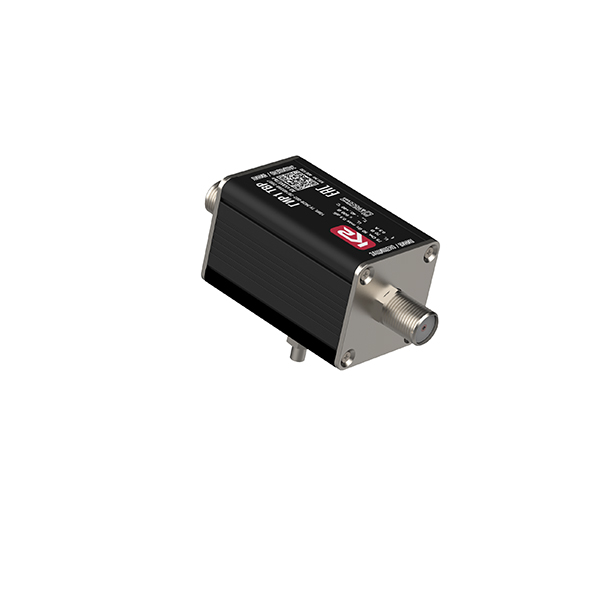

УЗИП ГИР1 ТВР, ТУ 3428-002-79740390-2007 предназначено для защиты антенных входов телевизионного оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0A(B) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП ГИР1 ТВР, ТУ 3428-002-79740390-2007 выполнено в корпусе из алюминиевого профиля
Основные особенности
- Предназначено для защиты антенных входов телевизионного оборудования по одной коаксиальной линии
- Диапазон рабочих частот 0÷2.15 ГГц, волновое сопротивление Z = 75 Ом
- Схема защиты одноступенчатая
- Первая ступень защиты выполнена на двухэлектродном газонаполненном разряднике с Imax(8/20) = 10 кА в цепи Линия-Экран
- Выпускается на максимальное длительное рабочее напряжение Uc = 50/70 В AC/DC, номинальный ток IL = 0.5 А
- Монтаж осуществляется в разрыв защищаемой линии, подключение с помощью разъемов типа F Female/Female
- Корпус устройства и экраны разъёмов соединены с контактом защитного заземления
- Для подключения заземляющего проводника используется винт М4. Заземляющий проводник должен иметь наименьшую длину.
Структура ГИР1 ТВР, ТУ 3428-002-79740390-2007
- ГИ - серия УЗИП для защиты информационных цепей
- Р - тип корпуса из алюминиевого профиля
- 1 - количество защищаемых линий
- ТВР - УЗИП для защиты телевизионного оборудования
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
ГИР1 ТВР, ТУ 3428-002-79740390-2007 - УЗИП производства АО «Хакель» для защиты телевизионного оборудования по коаксиальным линиям в соответствии с ГОСТ IEC 61643-21, в корпусе из алюминиевого профиля, навесной монтаж, количество защищаемых линий - 1, тип разъема F F/F. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения: Предназначено для защиты антенных входов телевизионного оборудования по одной коаксиальной линии. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.
