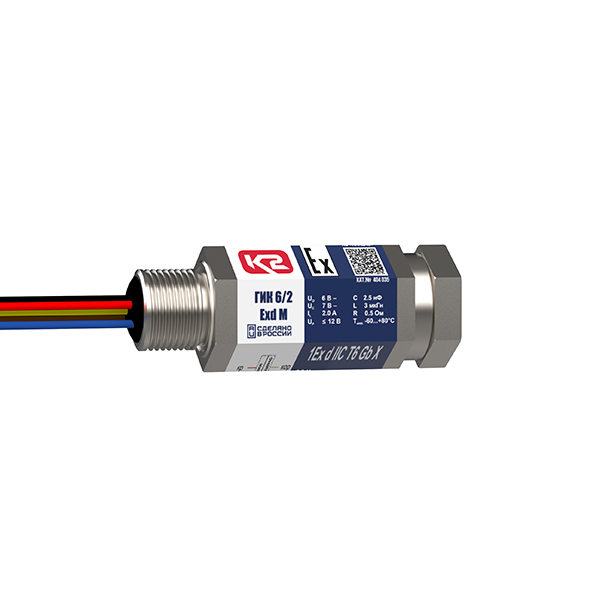

Устройство ГИК 6/2 Eхd M, ТУ 3428-002-79740390-2007 предназначено для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0_А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП ГИК 6/2 Eхd M, ТУ 3428-002-79740390-2007 изготавливается в корпусе из нержавеющей стали c гайкой-заглушкой.

Основные особенности

• Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство в дополнительный гермоввод.
• Вид резьбы М20*1.5 male - метрическая. Для смены штатной резьбы ввода на резьбу М25*1.5 male, 1.2”*14 male используются Ех-переходники.
• Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 1Ex d IIC T6 Gb X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ Р МЭК 60079-18 – 2008).
• Вид взрывозащиты - взрывонепроницаемая оболочка.
• Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 – 2.
• Количество защищаемых пар проводников - 1, схема защиты двухкаскадная, подключение - "проходное".
• Первая ступень защиты выполнена на трехэлектродном разряднике в цепях Линия-Линия-РЕ
• Вторая ступень защиты выполнена на TVS-диоде включенном в цепь Линия-Линия
• Согласующие элементы - два сопротивления
• Выпускается на номинальное рабочее напряжение U_o= 6 B DC номинальный ток I_L= 2 А
• Способно пропускать импульсный ток I_imp(10/350) = 2 кА
• Скорость передачи данных до 1 Мбит/с.

Обеспечение взрывозащиты

Взрывозащищенность устройства ГИК 6/2 Eхd M обеспечивается видом взрывозащиты "взрывонепроницаемые оболочки «d»" (для уровня взрывозащиты Gb электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ IEC 60079-1 – 2011 «Взрывоопасные среды. Часть 1. Оборудование с взрывозащитой вида «взрывонепроницаемые оболочки «d», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно

• электрические элементы заключены в оболочку со степенью защиты от внешних воздействий IP66/IP67 с толщиной стенки не менее 1.2 мм
• цилиндрические резьбовые соединения выполнены с шагом резьбы, мм ≥ 0.7
• число полных непрерывных ниток резьбы ≥ 8,0
• осевая длина резьбы, мм ≥ 13.5
• постоянно подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 22 мм
• заглушка взрывонепроницаемой оболочки защищена от самопроизвольного ослабления согласно ГОСТ IEC 60079-1 – 2011
• температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды. Специальные условия безопасного применения «Х» Знак «Х» в маркировке взрывозащиты ГИК 6/2 Eхd M указывает УЗИП выпускается с постоянно присоединенным кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя.

Структура наименования ГИК 6/2 Eхd M, ТУ 3428-002-79740390-2007

• ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали
• 6 - номинальное рабочее напряжение U_о = 6 В DC
• 2 - максимальный ток I_L = 2 А
• Exd - вид взрывозащиты - взрывонепроницаемая оболочка
• М - вид резьбы - метрическая
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГИК 6/2 Eхd M - УЗИП производства АО "Хакель" для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали, количество пар защищаемых проводников - 1, номинальное рабочее напряжение U_о = 6 В DC, максимальный ток I_L= 2 А, вид взрывозащиты - взрывонепроницаемая оболочка, резьба для подключения к полевому оборудованию метрическая М20*1.5 male. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: ГИК 6/2 Eхd M рекомендуется размещать - во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «d» - в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью соединительного проводника сечением 2.5 мм². Заземляющий проводник должен иметь по возможности наименьшую длину (максимально 1 м). Выпускается взамен устройства предыдущего исполнения №404 037 ГИК 6/2 Eхd N с добавлением переходника №К2ЕК0006 FM20MD12 Ex.
