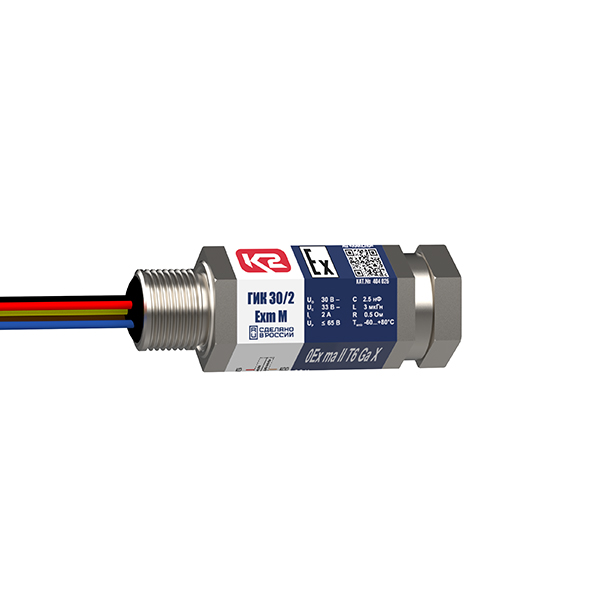

Устройство ГИК 30/2 Eхm M, ТУ 3428-002-79740390-2007 предназначено для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0_А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП ГИК 30/2 Eхm M, ТУ 3428-002-79740390-2007 изготавливается в корпусе из нержавеющей стали c гайкой-заглушкой.

Основные особенности

• Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство в дополнительный гермоввод.
• Вид резьбы М20*1.5 male - метрическая. Для смены штатной резьбы ввода на резьбу М25*1.5 male, 1.2”*14 male используются Ех-переходники.
• Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 0Ex ma II T6 Ga X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ Р МЭК 60079-18 – 2008).
• Вид взрывозащиты - герметизация компаундом.
• Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 – 2.
• Количество защищаемых пар проводников - 1, схема защиты двухкаскадная, подключение - "проходное".
• Первая ступень защиты выполнена на трехэлектродном разряднике в цепях Линия-Линия-РЕ
• Вторая ступень защиты выполнена на TVS-диоде включенном в цепь Линия-Линия
• Согласующие элементы - два сопротивления
• Выпускается на номинальное рабочее напряжение U_o= 30 B DC номинальный ток I_L= 2 А
• Способно пропускать импульсный ток I_imp(10/350) = 2 кА
• Скорость передачи данных до 1 Мбит/с.

Обеспечение взрывозащиты

Взрывозащищенность устройства ГИК 30/2 Eхm M обеспечивается видом взрывозащиты "герметизация компаундом с уровнем взрывозащиты «ma»" (для уровня взрывозащиты Ga электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ Р МЭК 60079-18-2008 «Взрывоопасные среды. Часть 18. Оборудование с взрывозащитой вида «герметизация компаундом «m», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно

• пространство между электрическими элементами и оболочкой залито теплостойким компаундом, обеспечивая заполнение внутренних полостей оболочки с отсутствием воздушных полостей, трещин, отслоений
• постоянно подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 22 мм
• температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды. Специальные условия безопасного применения «Х» Знак «Х» в маркировке взрывозащиты ГИК 30/2 Eхm M указывает - УЗИП выпускается с постоянно присоединенным кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя.

Структура наименования ГИК 30/2 Eхm M, ТУ 3428-002-79740390-2007

• ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали
• 30 - номинальное рабочее напряжение U_о = 30 В DC
• 0.8 - максимальный ток I_L = 2 А
• Exm - вид взрывозащиты - герметизация компаундом
• М - вид резьбы - метрическая
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГИК 30/2 Eхm M - УЗИП производства АО "Хакель" для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали, количество пар защищаемых проводников - 1, номинальное рабочее напряжение U_о = 30 В DC, максимальный ток I_L= 2 А, вид взрывозащиты - герметизация компаундом, резьба для подключения к полевому оборудованию метрическая М20*1.5 male. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: ГИК 30/2 Eхm M рекомендуется размещать - во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex с взрывозащитой вида «m» - в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью соединительного проводника сечением 2.5 мм². Заземляющий проводник должен иметь по возможности наименьшую длину (максимально 1 м). Выпускается взамен устройства предыдущего исполнения №404 027 ГИК 30/2 Eхm N с добавлением переходника №К2ЕК0006 FM20MD12 Ex.
