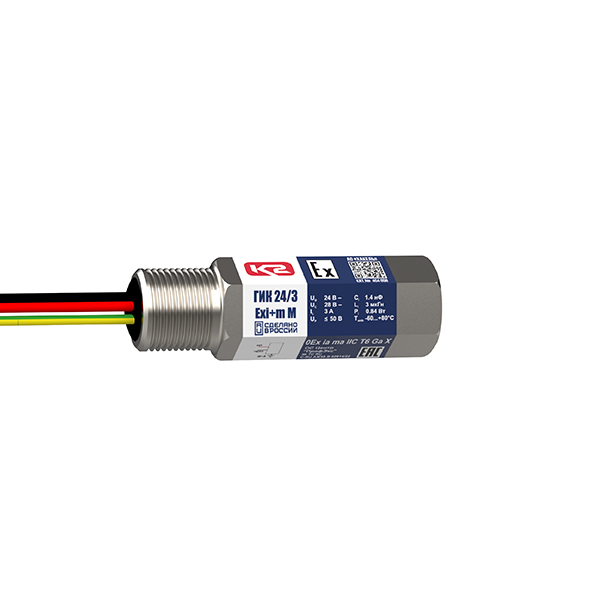

Устройство ГИК 24/3 Eхi+m M, ТУ 3428-002-79740390-2007 предназначено для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0_А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП ГИК 24/3 Eхi+m М, ТУ 3428-002-79740390-2007 изготавливается в корпусе из нержавеющей стали.

Основные особенности

• Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство в дополнительный гермоввод.
• Вид резьбы М20*1.5 male метрическая. Для смены штатной резьбы ввода на резьбу М25*1.5 male, 1.2”*14 male используются Ех-переходники.
• Применяется во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 0Ex ia ma IIC T6 Ga X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ Р МЭК 60079-18 – 2008).
• Вид взрывозащиты - искробезопасная цепь и герметизация компаундом.
• Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 - 2.
• Количество защищаемых пар проводников - 1, схема защиты двухкаскадная, подключение параллельное.
• Первая ступень защиты выполнена на трехэлектродном и двухэлектродном разрядниках в цепях Линия-Линия-РЕ
• Вторая ступень защиты выполнена на TVS-диоде включенном в цепь Линия-Линия
• Согласующие элементы - отсутствуют
• Выпускается на номинальное рабочее напряжение U_o = 24 B DC номинальный ток I_L = 3 А
• Способно пропускать импульсный ток I_imp(10/350) = 2 кА
• Скорость передачи данных до 10 Мбит/с.

Обеспечение взрывозащиты

Взрывозащищенность устройства ГИК 24/3 Exi+m М обеспечивается видом взрывозащиты "искробезопаcная цепь «ia» и герметизация компаундом с уровнем взрывозащиты «ma»" (для уровня взрывозащиты Ga электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», ГОСТ Р МЭК 60079-18-2008 «Взрывоопасные среды. Часть 18. Оборудование с взрывозащитой вида «герметизация компаундом «m», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно

• при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1.5
• при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1.0
• оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно быть снабжено оболочкой со степенью защиты не ниже IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529
• изоляция между искробезопасной цепью и корпусом или заземленными частями электрооборудования должна выдерживать эффективное испытательное напряжение не менее 500 В пространство между электрическими элементами и оболочкой залито теплостойким компаундом, обеспечивая заполнение внутренних постоянно подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 20 мм
• температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.
• Специальные условия безопасного применения «Х» Знак «Х» в маркировке взрывозащиты ГИК 24/3 Exi+m М указывает УЗИП выпускается с постоянно присоединенным кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя подключаемые к УЗИП Eхia-исполнения внешние электротехнические устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014, а их искробезопасные параметры должны соответствовать условиям применения УЗИП во взрывоопасной зоне.

Структура наименования ГИК 24/3 Exi+m М, ТУ 3428-002-79740390-2007

• ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали
• 24 - номинальное рабочее напряжение U_о = 24 В DC
• 3 - максимальный ток I_L = 3 А
• Exi+m - вид взрывозащиты - искробезопасная цепь и герметизация компаундом
• М - вид резьбы M - метрическая
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГИК 24/3 Exi+m M - УЗИП производства АО "Хакель" для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали, количество пар защищаемых проводников - 1, номинальное рабочее напряжение U_о = 24 В DC, максимальный ток I_L = 3 А, вид взрывозащиты - искробезопасная цепь и герметизация компаундом, резьба для подключения к полевому оборудованию метрическая М20*1.5 male. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: ГИК 24/3 Exi+m М рекомендуется размещать - во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «m» - во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «ia» - в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью соединительного проводника сечением 2.5 мм². Заземляющий проводник должен иметь по возможности наименьшую длину (максимально 1 м). Выпускается взамен устройства предыдущего исполнения №404 009 ГИК 24/3 Exi+m N с добавлением переходника №К2ЕК0006 FM20MD12 Ex.
