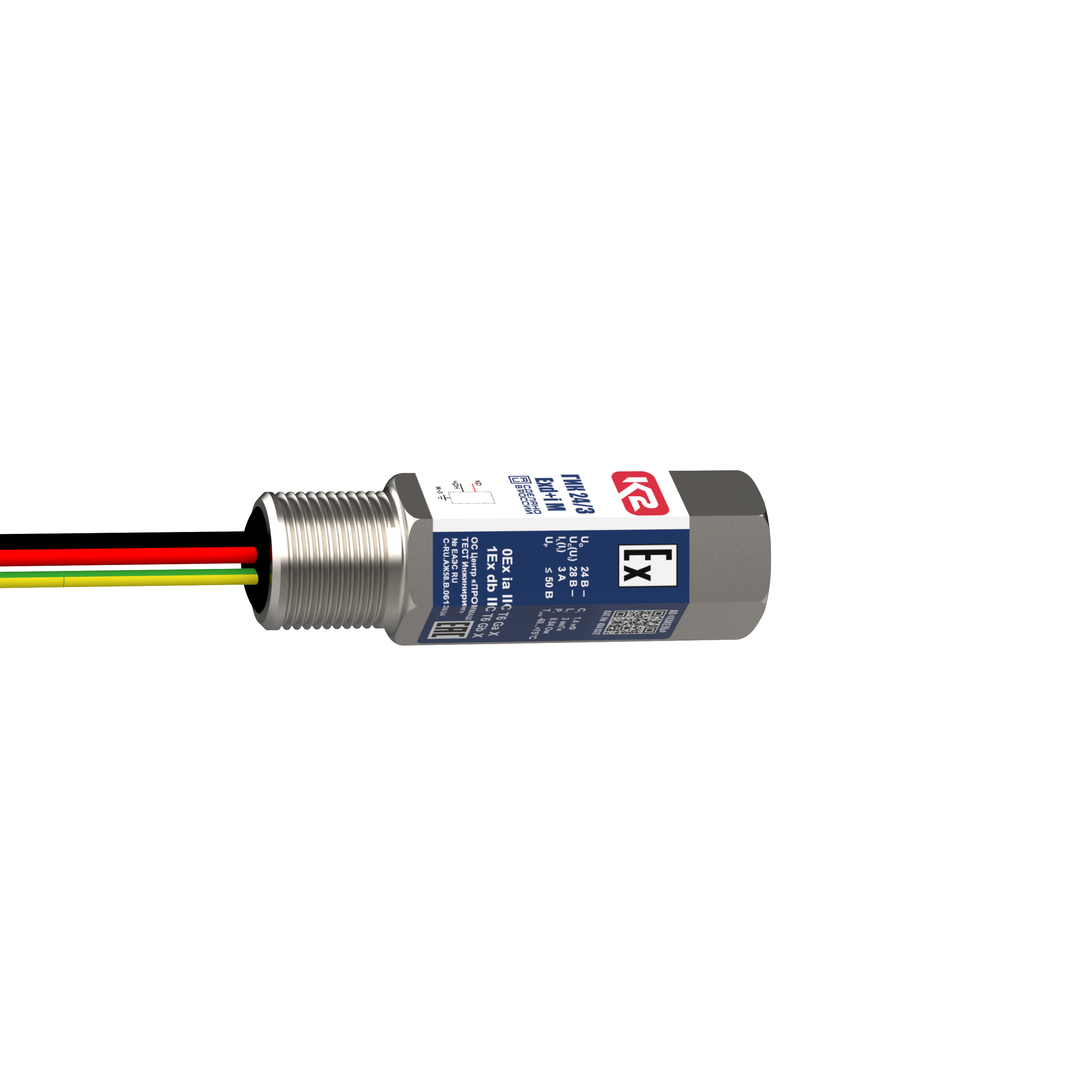

Устройство ГИК 24/3 Eхd+i M, ТУ 3428-002-79740390-2007 предназначено для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0_А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП ГИК 24/3 Eхd+i М, ТУ 3428-002-79740390-2007 изготавливается в корпусе из нержавеющей стали.

Основные особенности

• Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство в дополнительный гермоввод.
• Вид резьбы М20*1.5 male - метрическая. Для смены штатной резьбы ввода на резьбу М25*1.5 male, 1.2”*14 male используются Ех-переходники.
• Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировкам взрывозащиты 0Ex ia IIC T6 Ga X или 1Ex d IIC T6 Gb X (в соответствии с ТР ТС 012/2011, а также ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-11, ГОСТ 31610.11-2014 и ГОСТ Р МЭК 60079-25-08).
• Вид взрывозащиты - взрывонепроницаемая оболочка и искробезопасная цепь.
• Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 -2.
• Количество защищаемых пар проводников - 1, схема защиты двухкаскадная.
• Первая ступень защиты выполнена на трехэлектродном и двухэлектродном разрядниках в цепях Линия-Линия-РЕ
• Вторая ступень защиты выполнена на TVS-диоде включенном в цепь Линия-Линия
• Согласующие элементы - отсутствуют
• Выпускается на номинальное рабочее напряжение U_o = 24 B DC номинальный ток I_L = 3 А
• Способно пропускать импульсный ток I_imp(10/350) = 2 кА
• Скорость передачи данных до 10 Мбит/с.

Обеспечение взрывозащиты

Взрывозащищенность устройства ГИК 24/3 Exd+i М обеспечивается следующими видами взрывозащиты "взрывонепроницаемая оболочка «d» и искробезопасность «ia»" (для уровня взрывозащиты Ga и Gb электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ IEC 60079-1-11 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки “d”», ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно

• электрические элементы заключены в оболочку со степенью защиты от внешних воздействий IP67 с толщиной стенки не менее 1.2 мм
• цилиндрические резьбовые соединения выполнены с шагом резьбы, мм ≥ 0.7
• число полных непрерывных ниток резьбы ≥ 8.0
• осевая длина резьбы, мм ≥ 13.5
• постоянно подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 20 мм
• при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1.5
• при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1.0
• оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно быть снабжено оболочкой со степенью защиты не ниже IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529
• изоляция между искробезопасной цепью и корпусом или заземленными частями электрооборудования должна выдерживать эффективное испытательное напряжение не менее 500 В
• температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.
• Специальные условия безопасного применения «Х»Знак «Х» в маркировке взрывозащиты ГИК 24/3 Exd+i М указывает - УЗИП выпускается с постоянно присоединенным кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя подключаемые к УЗИП Eхia-исполнения внешние электротехнические устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014, а их искробезопасные параметры должны соответствовать условиям применения УЗИП во взрывоопасной зоне.

Структура наименования ГИК 24/3 Eхd+i М, ТУ 3428-002-79740390-2007

• ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали
• 24 - номинальное рабочее напряжение U_о = 24 В DC
• 3 - максимальный ток I_L = 3 А
• Exd+i - вид взрывозащиты - взрывонепроницаемая оболочка и искробезопасная цепь
• М - вид резьбы M - метрическая
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

ГИК 24/3 Exd+i M - УЗИП производства АО "Хакель" для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали, количество пар защищаемых проводников - 1, номинальное рабочее напряжение U_о = 24 В DC, максимальный ток I_L = 3 А, вид взрывозащиты - взрывонепроницаемая оболочка и искробезопасная цепь, резьба для подключения к полевому оборудованию метрическая М20*1.5 male. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: - ГИК 24/3 Exd+i рекомендуется размещать- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «d» - во взрывоопасной зоне классов 0 и 1 для защиты оконечных полевых устройств Ex c взрывозащитой вида «ia»- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах. - При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. - УЗИП рекомендуется размещать возле защищаемого оборудования. - Подключение УЗИП к шине заземления осуществляется с помощью соединительного проводника сечением 2.5 мм². Заземляющий проводник должен иметь по возможности наименьшую длину (максимально 1 м). - Выпускается взамен устройства предыдущего исполнения №404 033 ГИК 24/3 Exd+i N с добавлением переходника №К2ЕК0006 FM20MD12 Ex.
