ГИК 24/2 Exi M2 - устройство защитное

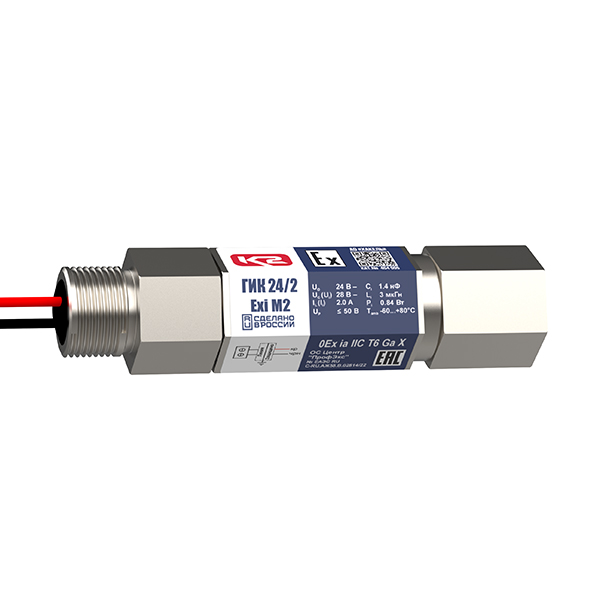

Устройство ГИК 24/2 Eхi M2, ТУ 3428-002-79740390-2007 предназначено для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП ГИК 24/2 Eхi М2, ТУ 3428-002-79740390-2007 изготавливается в корпусе из нержавеющей стали с переходной гайкой.
Основные особенности
- Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство вместо основного гермоввода.
- Вид резьбы М20*1.5 male/female - метрическая. Для смены штатной резьбы ввода на резьбу М25*1.5 male, 1.2”*14 male используются Ех-переходники.
- Применяется во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 0Ex ia IIC T6 Ga X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ Р МЭК 60079-18 – 2008).
- Вид взрывозащиты - искробезопасная цепь.
- Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 – 2.
- Количество защищаемых пар проводников - 1, схема защиты двухкаскадная, подключение - "проходное"
- Первая ступень защиты выполнена на трехэлектродном и двухэлектродном разрядниках в цепях Линия-Линия-РЕ
- Вторая ступень защиты выполнена на TVS-диоде включенном в цепь Линия-Линия
- Согласующие элементы - два сопротивления
- Выпускается на номинальное рабочее напряжение Uo= 24 B DC номинальный ток IL= 2 А
- Способно пропускать импульсный ток Iimp(10/350) = 2.5 кА
- Скорость передачи данных до 1 Мбит/с.
Обеспечение взрывозащиты
Взрывозащищенность устройства ГИК 24/2 Eхi М2 обеспечивается видом взрывозащиты "искробезопасность «ia»" (для уровня взрывозащиты Ga электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно
- при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1.5
- при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1.0
- оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно быть снабжено оболочкой со степенью защиты не ниже IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529
- изоляция между искробезопасной цепью и корпусом или заземленными частями электрооборудования должна выдерживать эффективное испытательное напряжение не менее 500 В
- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.
- Специальные условия безопасного применения «Х» Знак «Х» в маркировке взрывозащиты ГИК 24/2 Eхi М2 указывает - УЗИП выпускается с постоянно присоединенным кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя подключаемые к УЗИП Eхia-исполнения внешние электротехнические устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014, а их искробезопасные параметры должны соответствовать условиям применения УЗИП во взрывоопасной зоне.
Структура наименования ГИК 24/2 Eхi М2, ТУ 3428-002-79740390-2007
- ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали
- 24 - номинальное рабочее напряжение Uо = 24 В DC
- 0.8 - максимальный ток IL = 2 А
- Exi - вид взрывозащиты - искробезопасная цепь
- М - вид резьбы M - метрическая
- 2 - корпус из нержавеющей стали с переходной гайкой
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
ГИК 24/2 Exi M2 -
Теория и особенности применения: ГИК 24/2 Eхi М2 рекомендуется размещать - во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «ia» - в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью соединительного проводника сечением 2.5 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину (максимально 1 м). Выпускается взамен устройства предыдущего исполнения №404 007 ГИК 24/2 Eхi N2 с добавлением переходника №К2ЕК0006 FM20MD12 Ex
