Фотореле ФР-2М DC24В УХЛ4 с ФД-3-1

4680019912103
4680019912103
1,775.00 Р
Нет в наличии
10 раб. дн.
+
В избранное

Автоматическое управление нагрузкой. Режим "Smart off";

Дистанционное программирование устройства;

Диапазон контролируемой освещенности 0,1 - 500 лк;

Pадержка срабатывания исполнительного реле (от 5 до 600 с);

1 NO контакт 16А/АС250В.

Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

НАЗНАЧЕНИЕ

Фотореле ФР-2М (далее устройство) предназначено для контроля уровня освещенности выносным фотодатчиком и автоматического, своевременного включения и отключения нагрузки, в соответствии с установленным порогом срабатывания. Устройство используется для управления системами освещения улиц, витрин, залов и т.п.


ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания, Устройство начинает непрерывный контроль уровня освещенности подключенного фотодатчика. Если уровень освещенности фотодатчика ниже установленного порога срабатывания, то начинается отсчет установленной задержки срабатывания исполнительного реле, установленного верхним поворотным переключателем tзад. После окончания отсчета времени срабатывания включается исполнительное реле и замыкаются контакты 11-14. Если в процессе отсчета времени срабатывания исполнительного реле уровень освещенности станет более установленного порога срабатывания, то отсчет времени сбросится и исполнительное реле останется в выключенном состоянии. Если поворотный переключатель tоткл находится в положении ∞, то исполнительное реле будет функционировать до момента, пока уровень освещенности не превысит порог срабатывания на время задержки переключения исполнительного реле. Если же данный переключатель находится в любом из других доступных положений (0.5, 1, 1.5, 2, 2.5, 3, 4, 5 или 7 часов), то активируется режим "Smart off"(умное выключение). В данном режиме при включении исполнительного реле начинается отсчет времени его работы, заданного переключателем tоткл. После окончания отсчета времени исполнительное реле выключается. Данный режим позволяет экономить электрическую энергию на работу нагрузки в ночное время.

Устройство позволяет установить задержку срабатывания исполнительного реле от 0,1 до 600 секунд.

Устройство обеспечивает функционирование с заданными характеристиками при использовании фотодатчика ФД-3-1 или аналогичного по характеристикам (Спектральный пик при длине волны - 590нм, сопротивление (освещённость 10лк) - 50...140кОм, темновое сопротивление - 20МОм, время отклика - 20мс, время восстановления - 30мс, диапазон рабочих температур - (-40…+60°С), степень защиты - IP65).

Устройство имеет функцию дистанционного или локального обучения порога срабатывания по уровню освещенности. Для установки порога срабатывания, необходимо при желаемом уровне освещенности (уровень освещенности при котором должна включиться нагрузка) зажать на 2 секунды кнопку "обучение". или при дистанционном обучении закоротить цепь фотодатчика сухим контактом.

ВНИМАНИЕ: Максимальная длина провода для подключения фотодатчика до 30м с применением кабеля в двойной изоляции.


ОСНОВНЫЕ ОСОБЕННОСТИ

  • Автоматическое управление нагрузкой. Режим "Smart off";
  • Дистанционное программирование устройства;
  • Диапазон контролируемой освещенности 0,1 - 500 лк;
  • Задержка срабатывания исполнительного реле (от 0,1 до 600 с)
  • 1 NO контакт 16А/АС250В;


КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.


СХЕМА ПОДКЛЮЧЕНИЯ

Схема подключения ФР-2М

Напряжение питания DC24В подаётся на клеммы: «А1» и «А2». Фотодатчик подключается к клеммам «Т1» и «Т2». Дистанционная кнопка обучения устройства подключается параллельно с фотодатчиком.

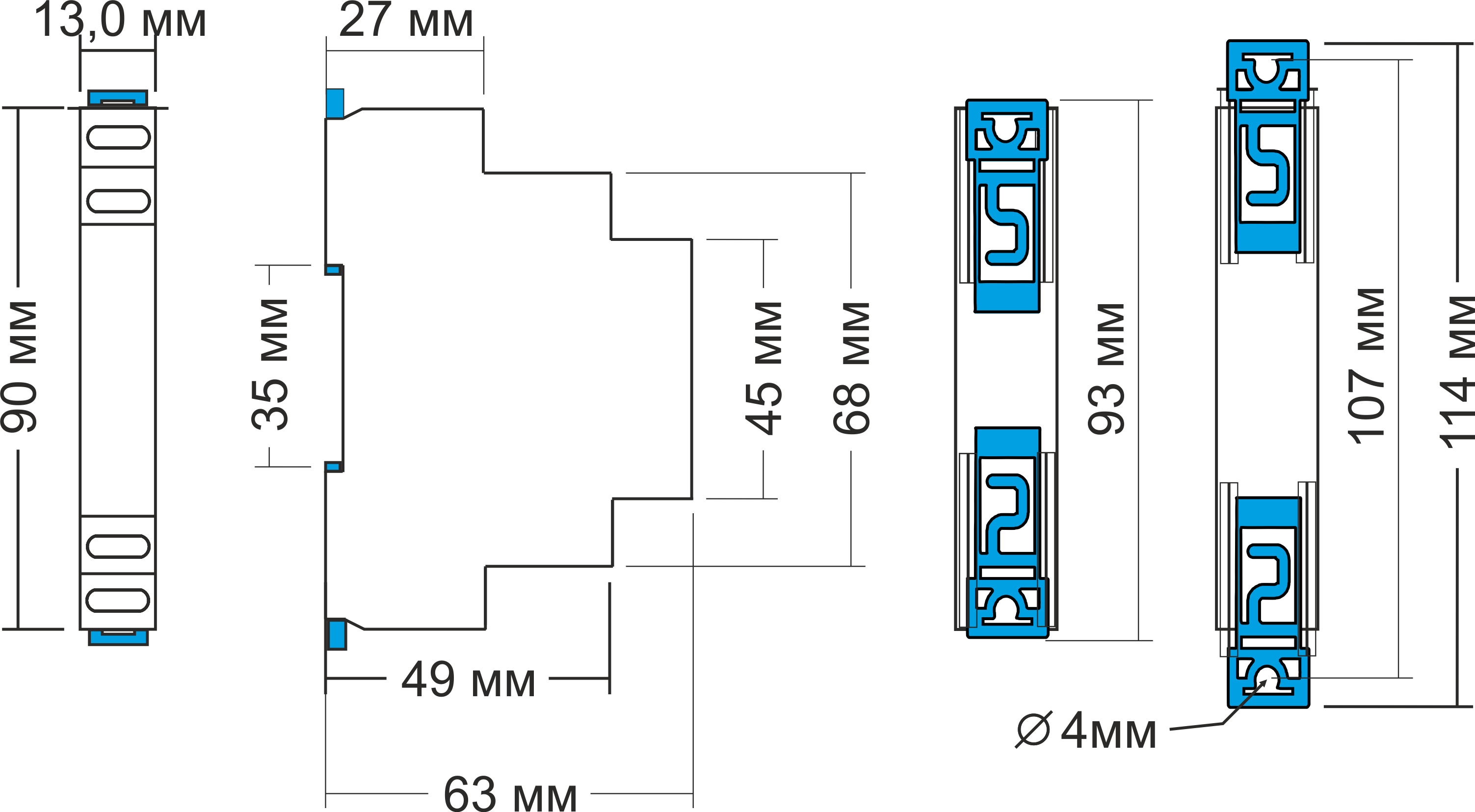

ГАБАРИТНЫЕ РАЗМЕРЫ

Габариты ФР-2М


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).
