Автомат светочувствительный AZH-LED AC230В

EA01.001.017
1,700.00 Р
(Включая НДС 20%)
10 раб. дн.
+
В избранное

Диапазон контролируемой освещенности 2-1000 Лк

Управление нагрузкой до 16А/АС230В

Степень защиты IP65

Диапазон рабочих температурот -40°С до +50°С(УХЛ2)

Для светодиодного освещения

Доставка
Варианты оплаты
Наши преимущества
Похожие товары тут
Вес0.11 кг. БрендЕвроавтоматика "F&F" Страна происхожденияБеларусь Гарантия производителя2 года Срок службы10 лет

НАЗНАЧЕНИЕ

Автомат светочувствительный AZH-LED (далее Устройство) предназначен для контроля уровня освещенности встроенным фотодатчиком и автоматического включения и отключения нагрузки, в соответствии с установленным порогом срабатывания. Устройство используется для управления системами освещения улиц, витрин, залов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов и т.п. , а также для использования в системах промышленной и бытовой автоматики. Способен коммутировать нагрузки с большим пусковым током (120А/20мс) для автоматического включения светодиодного освещения.



ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания, Устройство начинает непрерывный контроль уровня освещенности. Если уровень освещенности фотодатчика ниже порога срабатывания, установленного поворотным переключателем , расположенным на боковой стороне Устройства, то начинается отсчет задержки срабатывания исполнительного реле (10 секунд). После окончания отсчета времени срабатывания включается исполнительное реле и подает питание на нагрузку. Если в процессе отсчета времени срабатывания исполнительного реле уровень освещенности станет более установленного порога срабатывания, то отсчет времени сбросится и исполнительное реле останется в выключенном состоянии.

Если в процессе работы исполнительного реле уровень освещенности станет более установленного порога срабатывания, то начнется отсчет задержки выключения исполнительного реле (20 секунд). По окончании отсчета исполнительное реле выключится. Если в процессе отсчета времени срабатывания исполнительного реле уровень освещенности станет менее установленного порога срабатывания, то отсчет времени сбросится и исполнительное реле останется в включенном состоянии.

ВНИМАНИЕ: Монтаж Устройства следует осуществлять так, что бы свет от управляемой нагрузки или иных внешних источников не попадал на встроенный фотодатчик.

ВНИМАНИЕ: Встроенное исполнительное реле включается с задержкой. Регулировку порога срабатывания осуществлять медленно и плавно.



ОСНОВНЫЕ ОСОБЕННОСТИ

  • Автоматическое управление нагрузкой;
  • Диапазон контролируемой освещенности 2-1000 Лк;
  • Управление нагрузкой до 10А/АС230В;
  • Степень защиты IP65

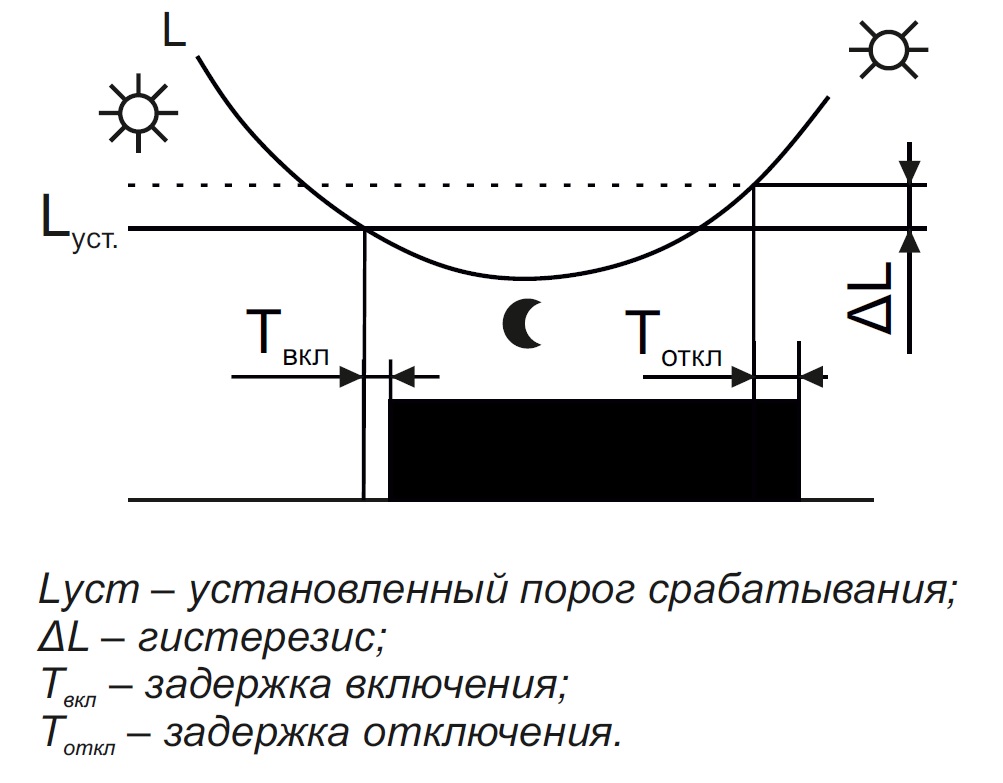

ДИАГРАММА РАБОТЫ И СХЕМА ПОДКЛЮЧЕНИЯ

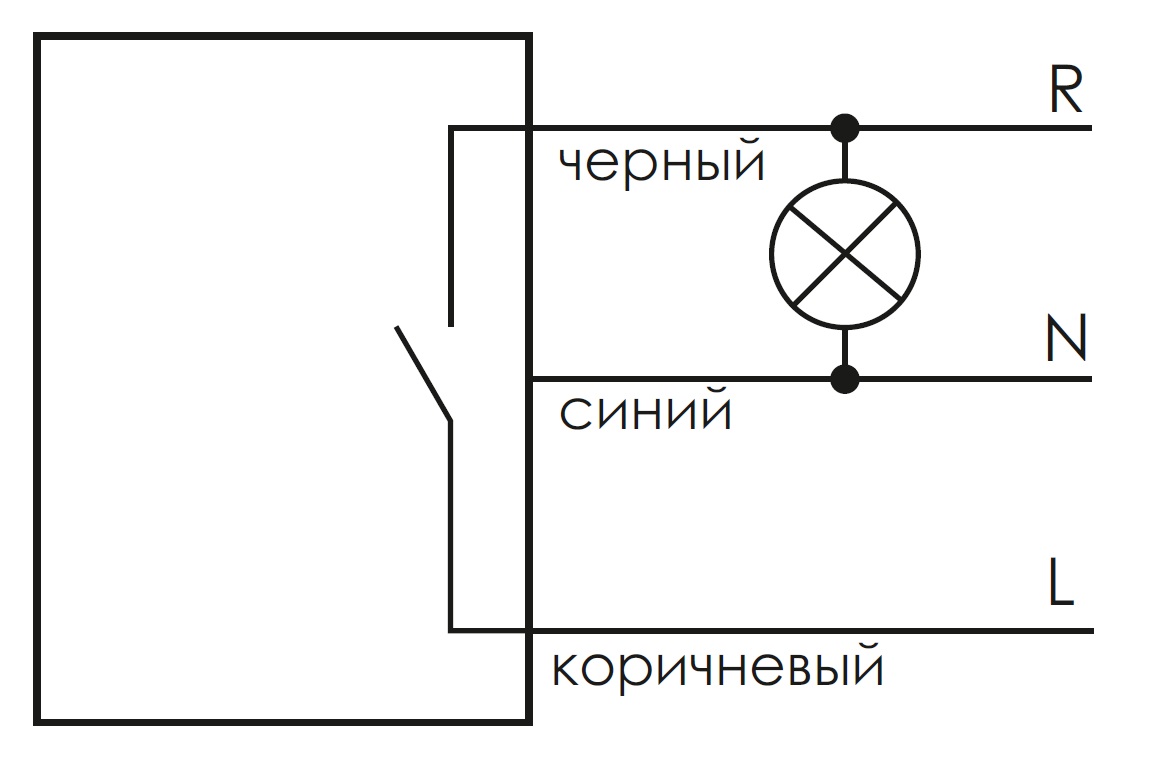

Схема подключения azh-ledДиаграмма azh-led



КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе, предназначенном для установки на улице, с внешним присоединением проводов питания и коммутируемой электрической цепи. Крепление осуществляется на ровную поверхность. На боковой стороне Устройства расположен поворотный регулятор установки порога срабатывания исполнительного реле по уровню освещенности.

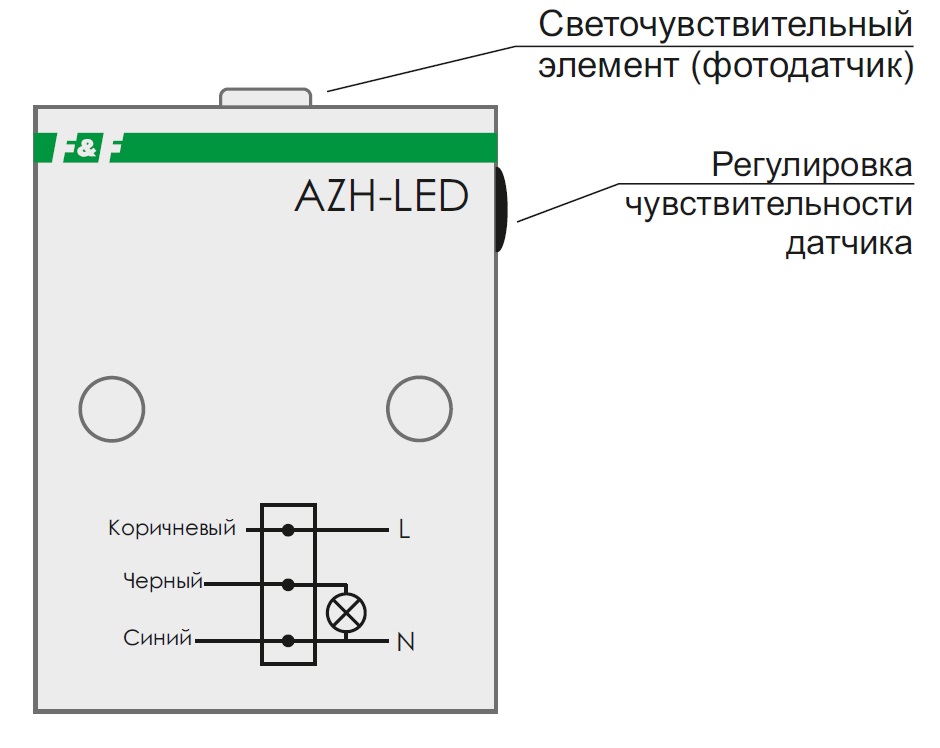

СХЕМА ПОДКЛЮЧЕНИЯ И ЛИЦЕВАЯ ПАНЕЛЬ

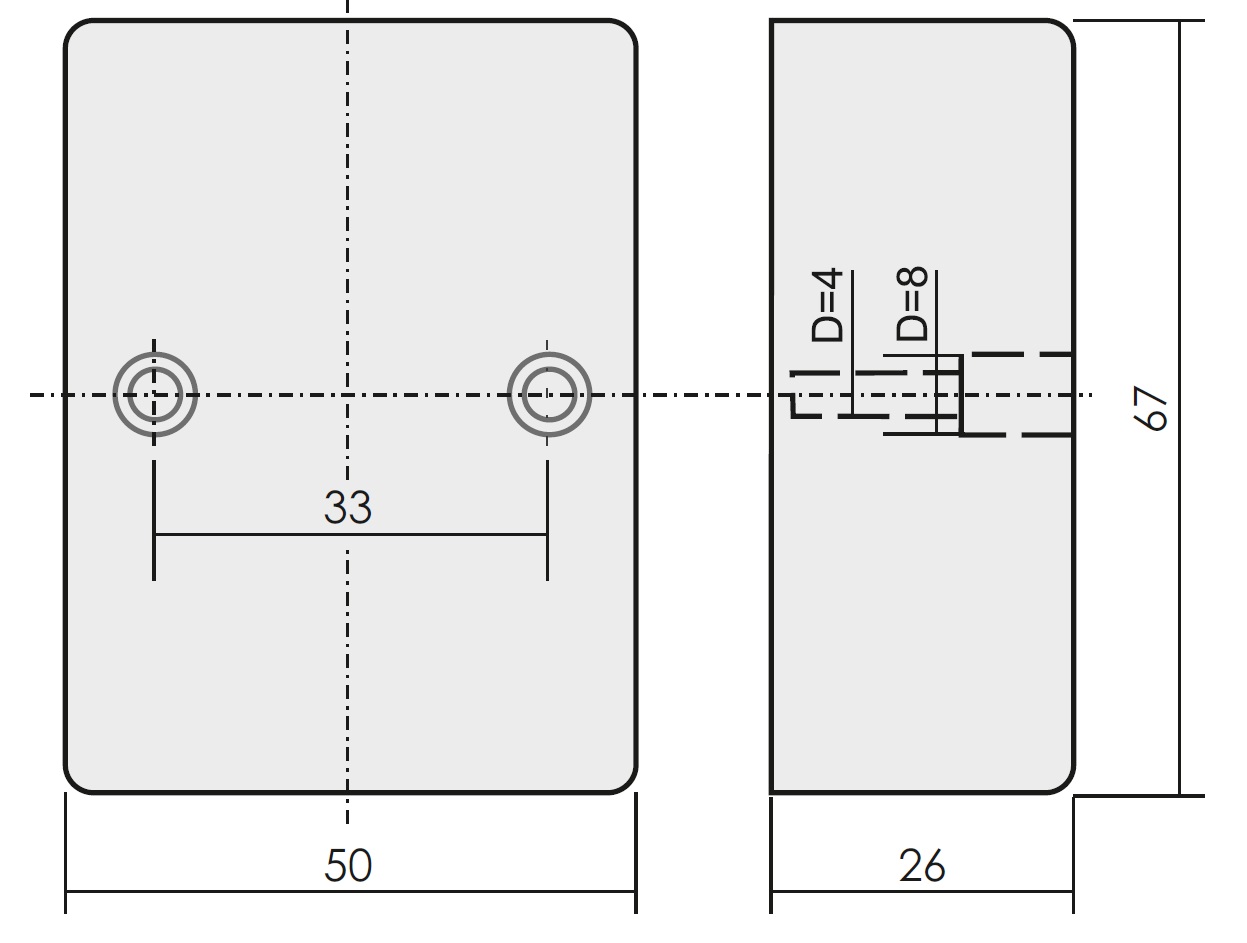

Габариты AZH-LED

Габариты AZH-LED


Дополнительную информацию об устройстве Вы можете найти в паспорте изделия

Питание
Напряжение питания
Переменное
Напряжение питания AC (переменное)
230В В
Частота напряжения питания (АС)
50 Гц
Параметры коммутации исполнительного устройства
Тип контактной группы
Номинальный ток нагрузки
Технические данные
Сечение подключаемых проводников
не более 0,75 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP65
Диапазон рабочих температур
-25…+55°С
Относительная влажность воздуха
до 80% (при 25°С)
Вес/размеры
Вес
0.11 кг.
Габаритные размеры (ШхВхГ)
50х70х26 мм
Производитель
Бренд
Евроавтоматика "F&F"
Страна происхождения
Беларусь
Гарантия производителя
2 года
Срок службы
10 лет
Найти похожие

Инструкция Паспорт (Паспорт_AZH-LED.pdf, 1,591 Kb) [Скачать]
