Фотореле AZH-106 AC230В

EA01.001.002
1,526.00 Р
(Включая НДС 20%)
10 раб. дн.
+
  В избранное

Диапазон контролируемой освещенности 2-100 Лк

Управление нагрузкой до 16А/АС230В

Степень защиты IP65

Диапазон рабочих температурот -40°С до +50°С

Доставка
Варианты оплаты
Наши преимущества
Похожие товары тут
Вес0.1 кг. БрендЕвроавтоматика "F&F" Страна происхожденияБеларусь Гарантия производителя2 года Срок службы10 лет

НАЗНАЧЕНИЕ

Автомат светочувствительный AZH-106 (далее Устройство) предназначен для контроля уровня освещенности встроенным фотодатчиком и автоматического включения и отключения нагрузки, в соответствии с установленным порогом срабатывания. Устройство используется для управления системами освещения улиц, витрин, залов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов и т.п. , а также для использования в системах промышленной и бытовой автоматики.



ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания, Устройство начинает непрерывный контроль уровня освещенности. Если уровень освещенности фотодатчика ниже порога срабатывания, установленного поворотным переключателем , расположенным на боковой стороне Устройства, то начинается отсчет задержки срабатывания исполнительного реле (2-5 секунд). После окончания отсчета времени срабатывания включается исполнительное реле и подает питание на нагрузку. Если в процессе отсчета времени срабатывания исполнительного реле уровень освещенности станет более установленного порога срабатывания, то отсчет времени сбросится и исполнительное реле останется в выключенном состоянии.

Если в процессе работы исполнительного реле уровень освещенности станет более установленного порога срабатывания, то начнется отсчет задержки выключения исполнительного реле(10-15 секунд). По окончании отсчета исполнительное реле выключится. Если в процессе отсчета времени срабатывания исполнительного реле уровень освещенности станет менее установленного порога срабатывания, то отсчет времени сбросится и исполнительное реле останется в включенном состоянии.

ВНИМАНИЕ: Монтаж Устройства следует осуществлять так, что бы свет от управляемой нагрузки или иных внешних источников не попадал на встроенный фотодатчик.

ВНИМАНИЕ: Встроенное исполнительное реле включается с задержкой. Регулировку порога срабатывания осуществлять медленно и плавно.



ОСНОВНЫЕ ОСОБЕННОСТИ

  • Автоматическое управление нагрузкой;
  • Диапазон контролируемой освещенности 2-100 Лк;
  • Управление нагрузкой до 16А/АС230В;
  • Степень защиты IP65

СХЕМА ПОДКЛЮЧЕНИЯ И ДИАГРАММА РАБОТЫ
Схема подключения azh-ledДиаграмма azh-led



КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе, предназначенном для установки на улице, с внешним присоединением проводов питания и коммутируемой электрической цепи. Крепление осуществляется на ровную поверхность. На боковой стороне Устройства расположен поворотный регулятор установки порога срабатывания исполнительного реле по уровню освещенности.

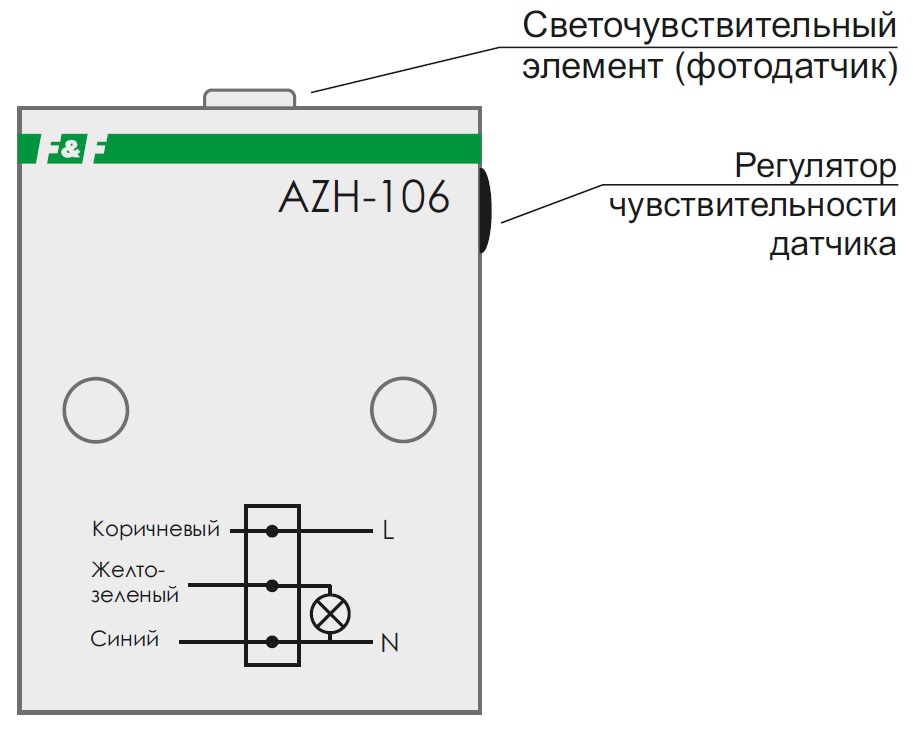

ГАБАРИТНЫЕ РАЗМЕРЫ И ЛИЦЕВАЯ ПАНЕЛЬ

Габариты AZH-LED

Габариты AZH-LED


Дополнительную информацию об устройстве Вы можете найти в паспорте изделия

Питание
Напряжение питания:
Переменное
Напряжение питания AC (переменное):
230В В
Частота напряжения питания (АС):
50 Гц
Параметры коммутации исполнительного устройства
Тип контактной группы:
1 NO
Номинальный ток нагрузки:
16А
Технические данные
Сечение подключаемых проводников:
не более 0,75 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96:
IP65
Диапазон рабочих температур:
-25…+50°С
Относительная влажность воздуха:
до 80% (при 25°С)
Вес/размеры
Вес:
0.1 кг.
Габаритные размеры (ШхВхГ):
50х70х26 мм
Производитель
Бренд:
Евроавтоматика "F&F"
Страна происхождения:
Беларусь
Гарантия производителя:
2 года
Срок службы:
10 лет

Инструкция Паспорт (azh-106.pdf, 1,594 Kb) [Скачать]
