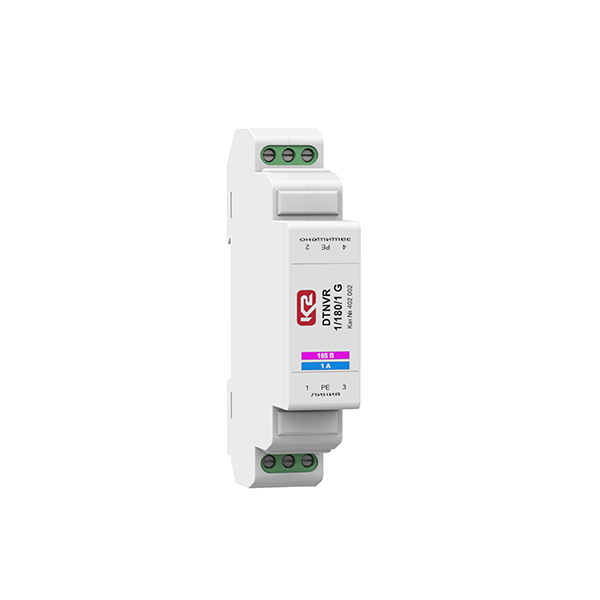

Устройство DTNVR 1/180/1 G, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B- 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. Применяется для защиты оборудования по цепям, где недопустимо внесение дополнительных сопротивлений. УЗИП DTNVR 1/180/1 G, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 18 мм для установки на DIN-рейку 35 мм

Основные особенности

• Предназначено для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений
• Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 0.25÷4.0 мм²
• Схема защиты одноступенчатая
• Первая ступень защиты выполнена на на одном трехэлектродном разряднике в цепях Линия-Линия-РЕ
• Согласующие элементы - отсутствуют
• Выпускается на максимальное рабочее напряжение U_с = 180 B AC, номинальный ток I_L = 1 А
• Способно пропускать номинальный разрядный ток I_n(8/20) = 20 кА
• Скорость передачи данных до 10 Мбит/с.

Структура наименования DTNVR 1/180/1 G, ТУ 3428-002-79740390-2007

• DTNVR G - устройство для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм, выполнено на основе газонаполненных разрядников
• 1 - количество защищаемых пар проводников
• 180 - максимальное длительное рабочее напряжение U_с = 180 В AC
• 1 - номинальный рабочий ток I_L = 1 А
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

DTNVR 1/180/1 G, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм, с номинальным током I_L = 1 А, количество пар защищаемых проводников - 1, максимальное длительное рабочее напряжение 180 В AC. Схема защиты выполнена на газонаполненном разряднике с I_n(8/20) = 20 кА. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:Предназначено для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5÷4.0 мм². Заземляющий проводник должен иметь по возможности наименьшую длину.
