DTNVR 1/12/5 - устройство защитное

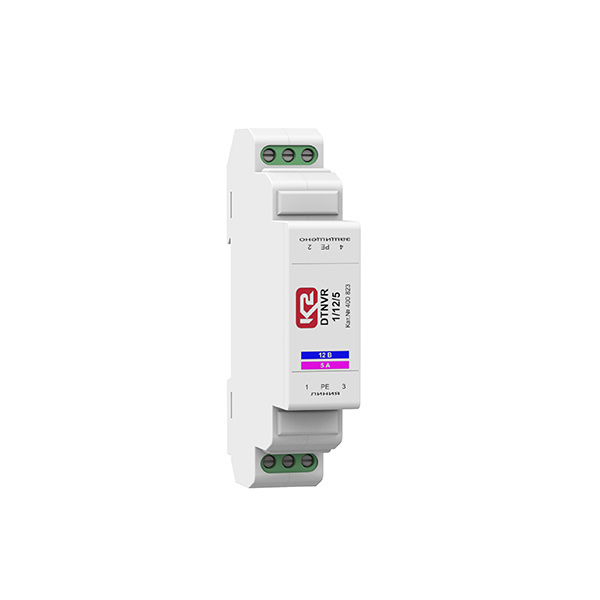

Устройство DTNVR 1/12/5,ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B- 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП DTNVR 1/12/5, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 18 мм для установки на DIN-рейку 35 мм
Основные особенности
- Предназначено для защиты КИПиА и сигнальных цепей, вторичных источников питания
- Количество защищаемых пар проводников -1, подключение с помощью винтовых клемм 0.25÷4.0 мм²
- Схема защиты одноступенчатая
- Первая ступень защиты выполнена на трех оксидно-цинковых варисторах, в цепях Линия-Линия-РЕ, соединение треугольником
- Согласующие элементы отсутствуют
- Выпускается на номинальное рабочее напряжение Uo = 12 В DC номинальный ток IL = 5 А
- Способно пропускать номинальный разрядный ток In(8/20) = 2 кА
- Скорость передачи данных до 1 Мбит/с.
Структура наименования DTNVR 1/12/5, ТУ 3428-002-79740390-2007
- DTNVR 5 - устройство для защиты оборудования слаботочных цепей с номинальным током IL = 5 А, размещено в корпусе для крепления на DIN-рейку 35 мм
- 1 - количество защищаемых пар проводников - 1
- 12 - номинальное рабочее напряжение - Uо = 12 В DC
- 5 - номинальный рабочий ток IL = 5 А
- ТУ 3428-002-79740390-2007 - номер ТУ.
Пример
DTNVR 1/12/5, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 18 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, одноступенчатая схема защиты, Uo = 12 В DC. IL = 5 А. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения: Предназначено для защиты КИПиА и сигнальных цепей, вторичных источников питания. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5÷4.0 мм². Заземляющий проводник должен иметь по возможности наименьшую длину.
