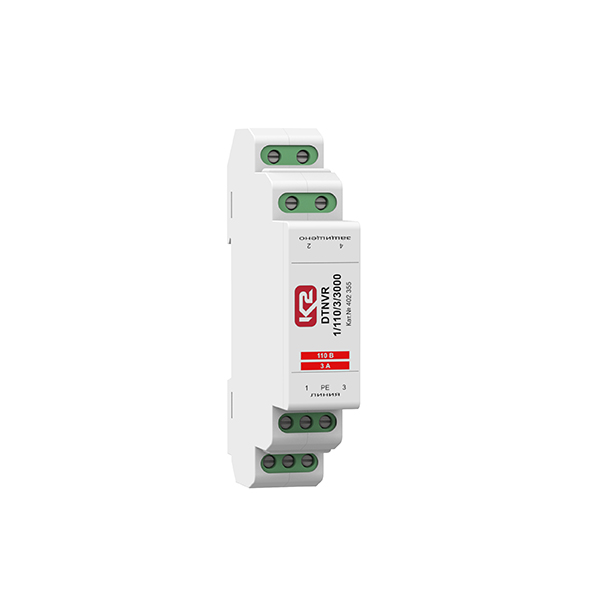

Устройство DTNVR 1/110/3/3000, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. УЗИП DTNVR 1/110/3/3000, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 18 мм для установки на DIN-рейку 35 мм

Основные особенности

• Предназначено для защиты КИПиА и сигнальных цепей
• Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 0.25÷4.0 мм²
• Первая ступень защиты выполнена на трехэлектродном газонаполненном разряднике I_n(8/20) = 20 кА, включенном в цепи Линия-Линия-РЕ
• Вторая ступень защиты выполнена на трех TVS-диодах с Р_ppm = 3000 Вт в цепях 2*Линия-Линия, 1*Линия-РЕ, соединение звездой
• Согласующие элементы две индуктивности
• Выпускается на номинальное рабочее напряжение U_о = 110 B DC, номинальный ток I_L = 3 А
• Способно пропускать импульсный ток I_imp(10/350) = 2.5 кА
• Скорость передачи данных до 3 Мбит/с.

Структура наименования DTNVR 1/110/3/3000, ТУ 3428-002-79740390-2007

• DTNVR - устройство для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм
• 1 - количество защищаемых пар проводников
• 110 - номинальное рабочее напряжение U_o = 110 В
• 3 - номинальный рабочий ток I_L = 3 А
• 3000 - вторая ступень защиты выполнена на TVS-диодах с Р_ppm = 3000 Вт
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

DTNVR 1/110/3/3000, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования слаботочных цепей с номинальным током I_L = 3 А, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 1, номинальное рабочее напряжение U_о = 110 В DC, первая ступень защиты выполнена на газонаполненных разрядниках с I_n(8/20) = 20 кА, вторая ступень защиты выполнена на TVS-диодах с Р_ppm = 3000 Вт. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения: Предназначено для защиты КИПиА и сигнальных цепей. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника. УЗИП рекомендуется размещать возле защищаемого оборудования. Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5÷4.0 мм². Заземляющий проводник должен иметь по возможности наименьшую длину.
