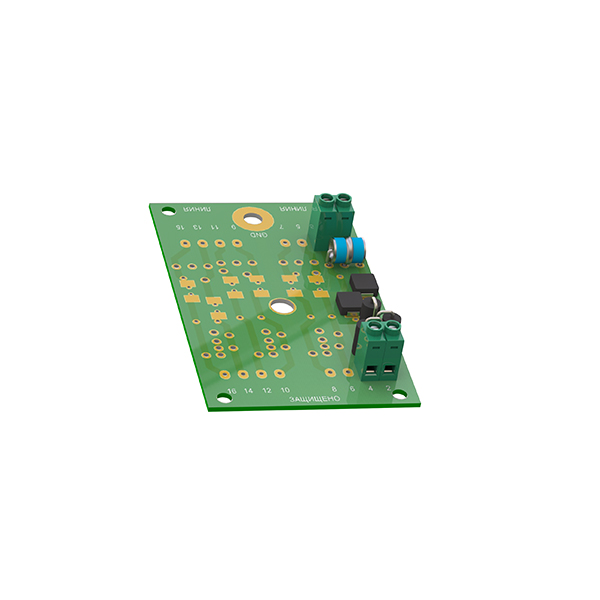

УЗИП DT 1/485, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_в - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. DT 1/485, ТУ 3428-002-79740390-2007 выполнено виде печатной платы и предназначено для установки в защищаемое оборудование.

Основные особенности

• Количество защищаемых пар проводников - 1, схема защиты двухкаскадная
• Первая ступень защиты выполнена на одном трехэлектродном газонаполненном разряднике с I_n(8/20) = 20 кА
• Вторая ступень защиты выполнена на TVS-диодах с Р_ppm = 1500 Вт в цепях Линия-Линия-РЕ
• Согласующие элементы - два сопротивления
• Выпускается на номинальное рабочее напряжение U_o = 6 B DC номинальный ток I_L = 100 мА
• Подключение с помощью винтовых клемм 0.25-2.5 мм²
• Скорость передачи данных до 10 Мбит/с.

Структура наименования DT 1/485, ТУ 3428-002-79740390-2007

• DT - устройство для защиты оборудования слаботочных цепей с номинальным током I_L= 100 мА, выполнено виде печатной платы
• 1 - количество защищаемых пар проводников
• 485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS-485 с номинальным рабочим напряжением U_o = 6 В DC, скоростью передачи данных до 10 Мбит/с
• ТУ 3428-002-79740390-2007 - номер ТУ.

Пример

DT 1/485, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования слаботочных цепей с номинальным током I_L= 100 мА, выполнено виде печатной платы, количество пар защищаемых проводников - 1, номинальное рабочее напряжение U_o = 6 В DC, скорость передачи данных до 10 Мбит/с, первая ступень защиты выполнена на газонаполненном разряднике, вторая ступень защиты выполнена на TVS-диодах с Р_ppm = 1500 Вт. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS-485. Выпускается по ТУ 3428-002-79740390-2007.
