Блок управления трехфазным автоматическим вводом резерва ПЭФ-321АВР

3425601321
27,200.00 Р
Нет в наличии
10 раб. дн.
+
В избранное
Автоматический ввод резерва (АВР) с двумя вводами в трехфазных четырехпроводных сетях АС230В/400В с глухозаземленной или изолированной нейтралью. Контроль напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз.
Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендНОВАТЕК-ЭЛЕКТРО Гарантия производителя10 лет Страна происхожденияРоссия
НАЗНАЧЕНИЕ
Блок управления трехфазным автоматическим вводом резерва ПЭФ-321АВР (далее устройство) предназначен для автоматического переключения нагрузки на резервную линию, при отключении или возникновении аварийных ситуаций основной рабочей линии. Устройство предназначено для использования в системах электроснабжения в трехфазных четырехпроводных сетях (трехфазных сетях с нейтралью) для обеспечения энергоснабжения I и II категории подключения.

Изделие может применяться в сетях электроснабжения в составе устройств:
– автоматического включения резерва (АВР);
– автоматического запуска трехфазного электрогенератора.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА
Питание устройства осуществляется от контролируемых линий при наличии напряжения от  АС100В, как минимум на одной из фаз любого ввода. Впротивном случае, ПЭФ-321 запитается от аккумулятора током не более 100 мА. Если аккумулятор разрядится до 11,5 V, то 321АВР отключит аккумулятор от схемы и прекратит работу. В следующий раз устройство включится при появлении напряжения на одном из вводов или после замены аккумулятора на заряженный, с последующим кратковременным нажатием внешней кнопки.

Устройство функционирует в трех режимах: с приоритетным и без приоритетного ввода, а так же с трехфазным генератором.

Режим функционирования с приоритетным вводом.
При включении устройства встроенный микроконтроллер оценивает параметры сети по вводам 1 и 2 (обрыв, порядок чередования и фазное напряжение). Если все параметры сети по основному вводу находятся в норме, то начинается отсчет времени задержки включения нагрузки tbL (регулируемое время включения от 5 сек. до 600 сек.). По окончании отсчета времени подается команда на включение электромагнитного контактора приоритетного ввода К1.
При возникновении аварийной ситуации АВР:
  1. на вводах 1 и 2 присутствуют нормальные напряжения. АВР подключает контактором K1 нагрузку к вводу 1;
  2. устройство отключает контактором К1 нагрузку от ввода 1 и отсчитывает время перехода t1 на ввод 2;
  3. после завершения отсчета времени t1, устройство подключает контактором К2 нагрузку к вводу 2;
  4. на вводе 1 появилось не аварийное напряжение. АВР отсчитывает время возврата на приоритетный ввод t2;
  5. устройство отключает контактором К2 нагрузку от ввода 2 и отсчитывает время перехода на другой ввод t1;
  6. АВР подключает контактором К1 нагрузку к вводу 1.

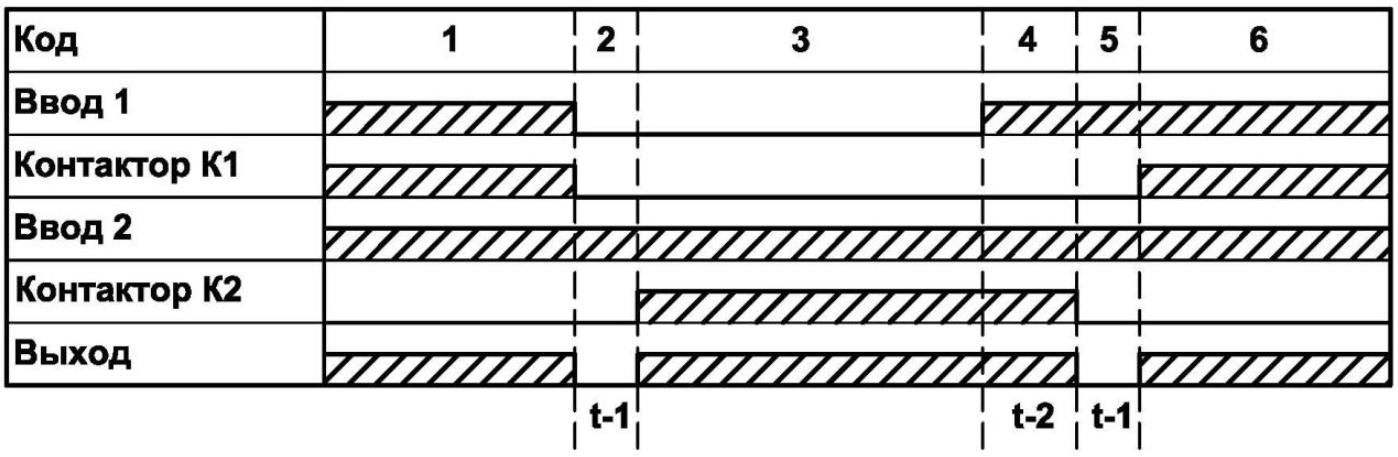

Режим работы АВР с приоритетным вводом

Режим функционирования без приоритетного ввода.

При включении устройства встроенный микроконтроллер оценивает параметры сети по вводам 1 и 2 (обрыв, порядок чередования и фазное напряжение). Если все параметры сети по основному вводу находятся в норме, то начинается отсчет времени задержки включения нагрузки tbL (регулируемое время включения от 5 сек. до 600 сек.). По окончании отсчета времени подается команда на включение электромагнитного контактора К1 ввода 1.

При возникновении аварийной ситуации АВР:
  1. на вводах 1 и 2 присутствуют нормальные напряжения. АВР подключает контактором K1 нагрузку к вводу 1;
  2. устройство отключает контактором К1 нагрузку от ввода 1 и отсчитывает время перехода t1 на ввод 2;
  3. после завершения отсчета времени t1, устройство подключает контактором К2 нагрузку к вводу 2;
  4. на вводе 1 появилось не аварийное напряжение;
  5. на вводе 1 напряжение возвращается в допустимые пределы, а на вводе 2 появилось аварийное напряжение, АВР отключает контактором К2 нагрузку от ввода 2 и отсчитывает время перехода t1 на другой ввод;
  6. АВР подключает контактором К1 нагрузку к вводу 1.

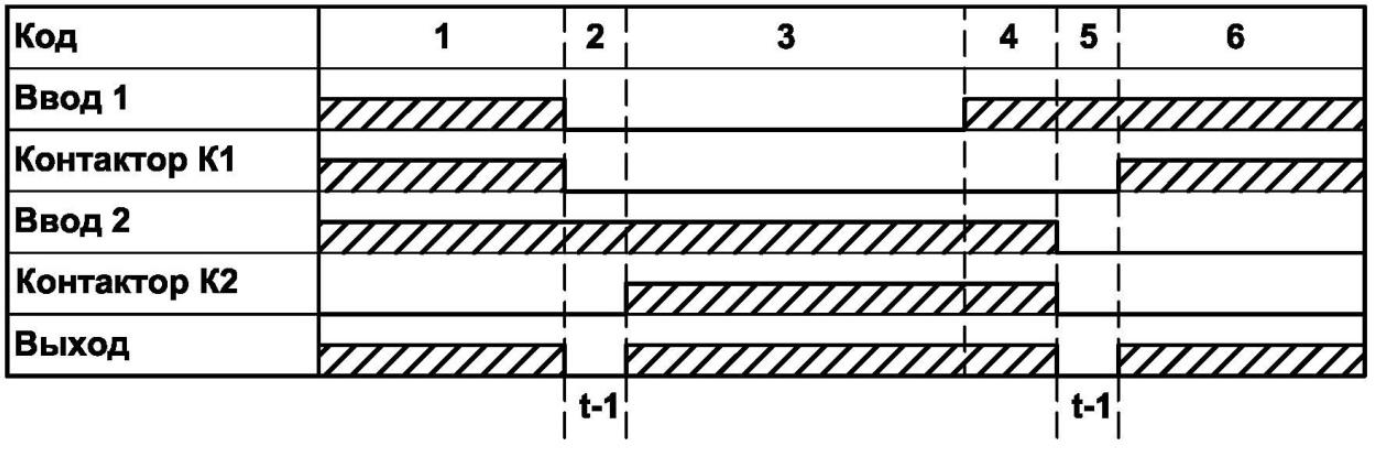

Режим работы АВР равнозначных вводах

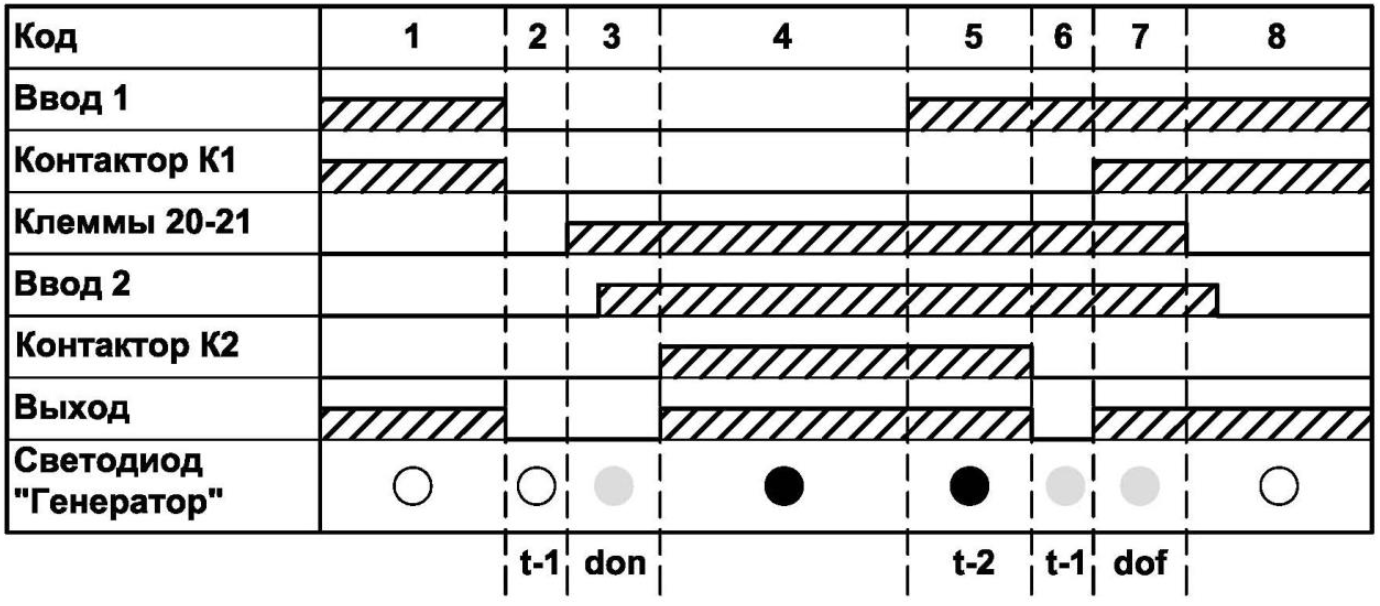

Режим функционирования с трехфазным генератором ввод 2.

При включении устройства встроенный микроконтроллер оценивает параметры сети по вводам 1 и 2 (обрыв, порядок чередования и фазное напряжение). Если все параметры сети по основному вводу находятся в норме, то начинается отсчет времени задержки включения нагрузки tbL (регулируемое время включения от 5 сек. до 600 сек.). По окончании отсчета времени подается команда на включение электромагнитного контактора К1 ввода 1.

При возникновении аварийной ситуации АВР:
  1. на вводах 1 и 2 присутствуют нормальные напряжения. АВР подключает контактором K1 нагрузку к вводу 1;
  2. на вводе 1 напряжение вышло за пределы, установленные пользователем (произошла авария). Устройство отключает контактором К1 нагрузку от ввода 1 и отсчитывает время перехода t1 на ввод 2;
  3. после завершения отсчета времени t1, АВР подает сигнал для запуска генератора. Отсчитывается время для запуска и прогрева генератора don. Происходит контрольная проверка отсутствия напряжения на нагрузке и отсутствия аварий на вводе 2;
  4. устройство подключает контактором К2 нагрузку к вводу 2;
  5. на вводе 1 появилось напряжение. АВР отсчитывает время возврата t2 на приоритетный ввод 1;
  6. после завершения отсчета времени t2, изделие отключает контактором К2 нагрузку от ввода 2. Происходит контрольная проверка отсутствия напряжения на нагрузке и отсутствия аварий на вводе 1. АВР отсчитает времена t1 и dof;
  7. после завершения отсчета времени t1, АВР подключит Контактором К1 нагрузку к вводу 1;
  8. после завершения отсчета времени dof, АВРподает сигнал для выключения генератора.

Режим работы АВР с приоритетным вводом

Аккумулятор заряжается в буферном режиме током не более 60 mА. Не рекомендуется использовать аккумулятор емкостью более 2 Ah из-за маленького тока заряда. Устройства, подключенные параллельно аккумулятору, влияют на его заряд.
При наличии напряжения 100В, как минимум на одной из фаз любого ввода, АВР запитывается от этого напряжения. В противном случае, АВР запитается от аккумулятора током не более 100 мА. Если аккумулятор разрядится до 11,5В, то АВР отключит аккумулятор от схемы и прекратит работу. В следующий раз устройство включится при появлении напряжения на одном из вводов или после замены аккумулятора на заряженный, с последующим кратковременным нажатием внешней кнопки, подключенной к клеммам (38 - 39).
Если при питании от аккумулятора появилось напряжение на любом вводе, то по истечении 12сек. АВР переключится на питание от сети, а аккумулятор станет на зарядку.

ВАЖНО! В случае залипания контактов какого либо из исполнительных электромагнитных контакторов ил, устройство не переключает нагрузку на другой ввод, даже при аварийной ситуации на активном вводе.


УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
– температура окружающей среды от минус 35 до +55ºС;
– атмосферное давление от 84 до 106,7 kPa;
– относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.
Если температура изделия после транспортирования или хранения отличается от температуры среды, при которой предполагается эксплуатация, то перед подключением к электрической сети выдержать изделие в условиях эксплуатации в течение двух часов (т.к. на элементах изделия возможна конденсация влаги).
ВАЖНО! Изделие не предназначено для эксплуатации в условиях:
– значительной вибрации и ударов;
– высокой влажности;
– агрессивной среды с содержанием в воздухе кислот, щелочей, и т. п., а также сильных загрязнений (жир, масло, пыль и пр.).

СХЕМА ПОДКЛЮЧЕНИЯ
 Схема подключения ПЭФ-321

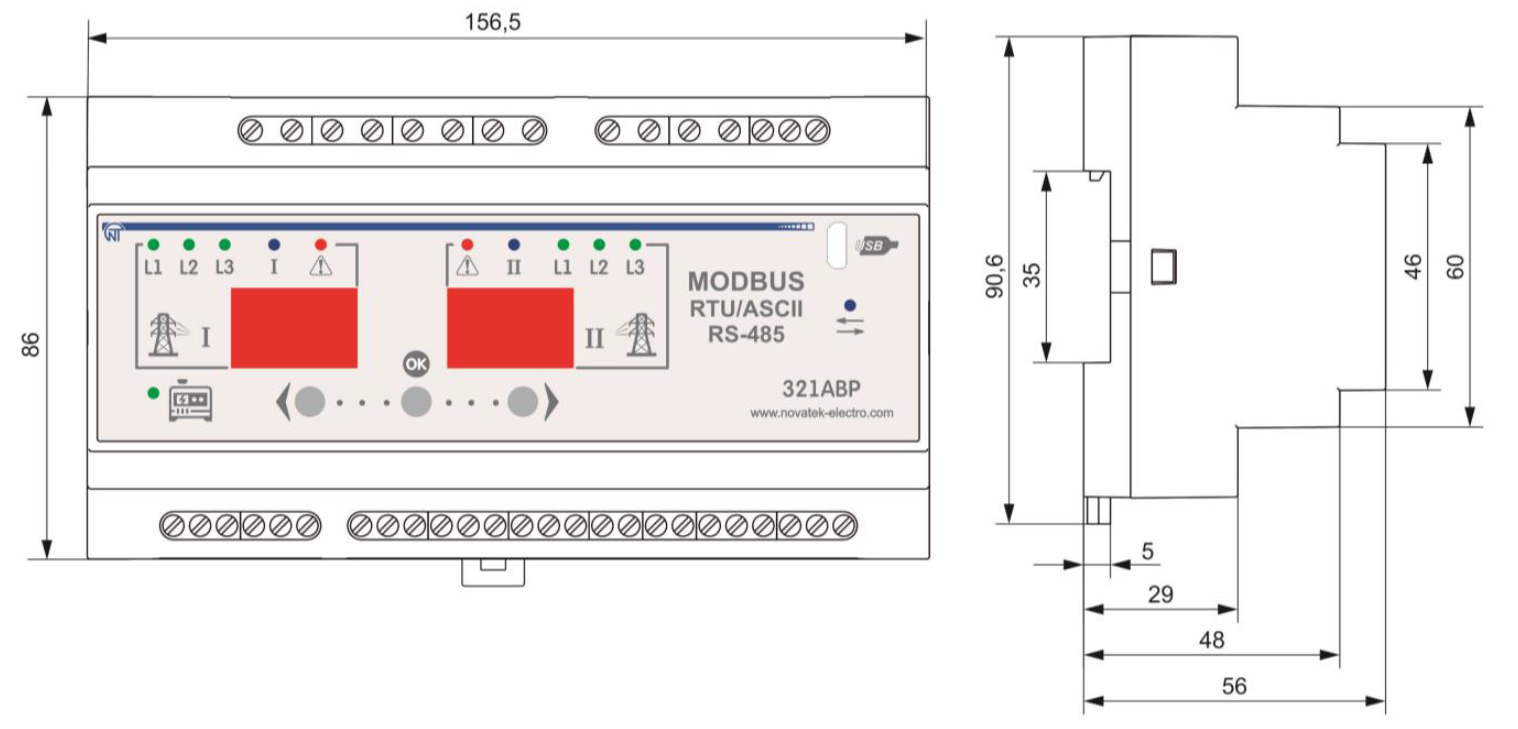

ГАБАРИТНЫЕ РАЗМЕРЫ

Габаритные размеры ПЭФ-321


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)

Питание
Напряжение питания
Трехфазное четырехпроводная сеть (3p+N)
Напряжение питания AC (фазное)
230В В
Частота напряжения питания (АС)
48 - 62 Гц
Максимальное напряжение питания
450 (линейного) В
Параметры защиты
Верхний порог переключения фаз
Регулируемый (235-260В)
Нижний порог переключения фаз
Регулируемый (140-230В)
Параметры коммутации исполнительного устройства
Номинальная мощность нагрузки (AC230В)
1150 Вт
Номинальный ток нагрузки
Технические данные
Время включения основного ввода при восстановлении напряжения
Регулируемое (0,5-900сек)
Время переключения по верхнему порогу
Регулируемое (0,0-3,0с)
Время переключения по нижнему порогу
Регулируемое (0,0-10с)
Время повторного включения(или возврата на приоритетную фазу)
Регулируемое (0,5-900сек)
Гальваническая развязка N проводника контролируемых вводов
Есть
Гистерезис срабатывания
Диапазон рабочих температур
-35…+55°С
Допустимая асимметрия напряжения
Регулируемая 15-140В
Количество контролируемых вводов
2
Контроль исправности выходных контактов (контакторов)
Есть
Относительная влажность воздуха
до 80% (при 25°С)
Работа с приоритетной фазой
Есть
Сечение подключаемых проводников
0,5-2,0 кв.мм.
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20
Вес / Размеры
Вес
0.4 кг
Габаритные размеры (ШхВхГ)
90,6х156,5х56
Производитель
Бренд
НОВАТЕК-ЭЛЕКТРО
Гарантия производителя
10 лет
Страна происхождения
Россия
Найти похожие

Инструкция (Паспорт-ПЭФ-321АВР.pdf, 1,405 Kb) [Скачать]
