Блок управления электроприводом универсальный БУЭП-1 VR2

tds78389
7,990.00 Р
Нет в наличии
10 раб. дн.
+
В избранное

Блок управления электроприводом является универсальным устройством управления, индикации и диспетчеризации всех типов приводов.

Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендТДС прибор Гарантия производителя3 года Страна происхожденияРоссия

НАЗНАЧЕНИЕ

Блок управления электроприводами БУЭП-1 (далее устройство) предназначен для непрерывной круглосуточной работы в качестве устройства управления однофазным электроприводом. Устройство расчитано на использование совместно со следующими типами электроприводов:

- Электродвигатель пожарного насоса;
- Привод пожарной задвижки;
- Реверсивный, электромеханический или электромагнитный привод клапана
вентиляции;
- Электродвигатель вентилятора;
- Электродвигатель насоса канализационной насосной станции;
- Привод окна или фрамуги.

Прибор обеспечивает контроль на обрыв и короткое замыкание линий связи с устройством управления на входах, предназначенных для подачи команд управления сухим контактом.


РАБОТА УСТРОЙСТВА

Выбрать алгоритм работы устройства и подключить согласно схеме подключения. Подать питание. При включении устройство перейдет в режим самодиагностики, при выявлении какой-либо неисправности перейдет в аварию (все аварийные ситуации прописаны в руководстве и отображаются в виде кодов на дисплее). Если все подключено верно, без ошибок, устройство перейдет в рабочее состояние и будет ожидать команду из вне или будет работать в ручном режиме (управление прибором непосредственно с кнопок на приборе).


ОСНОВНЫЕ ОСОБЕННОСТИ

  • Контроль на обрыв и короткое замыкание линий связи с устройством управления на входах, предназначенных для подачи команд управления сухим контактом;
  • Местное и дистанционное управление любым типом привода;
  • Напряжение питания, выпускается в двух исполнениях: DC24В или AC220В;
  • Допустимое отклонение напряжения питания: ±20%;
  • Способы подачи команд управления: напряжение или сухой контакт;
  • Количество управляемых электроприводов может быть увеличено при использовании модулей расширения БУЭП-МР (поставляются отдельно), к прибору допускается подключать до девяти модулей расширения;
  • Возможность осуществлять настройку, дистанционное управление и удаленный контроль состояния по последовательному интерфейсу RS 485 при использовании совместно модулем сетевого обмена БУЭП-МС (поставляются отдельно).

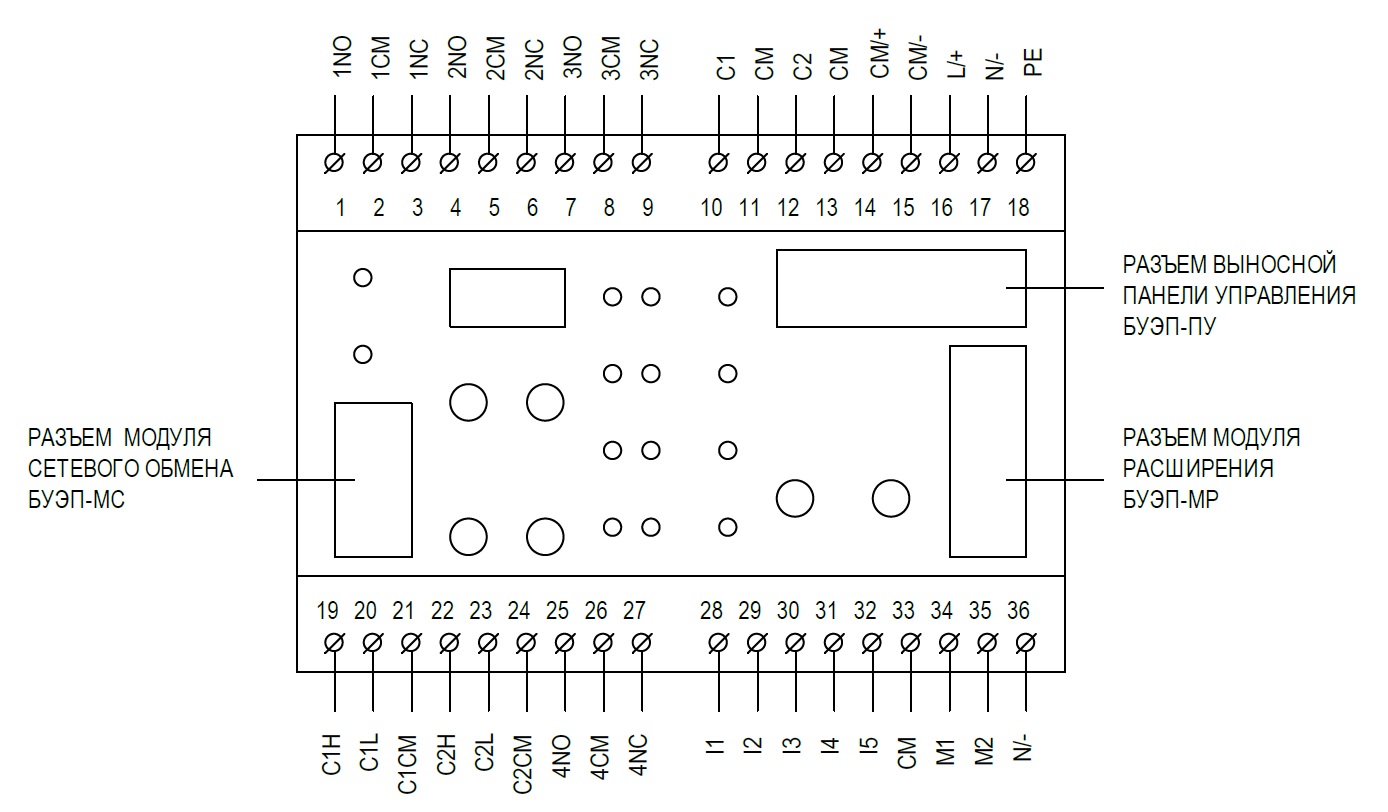

РАСПОЛОЖЕНИЕ КЛЕММ И РАЗЪЕМОВ УСТРОЙСТВА


КОНСТРУКЦИЯ УСТРОЙСТВА

Прибор выполнен в пластиковом корпусе, предназначенном для установки на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003). На верхней и нижней части прибора расположены клеммы для внешних подключений и расширений, кнопки управления. На лицевой панели прибора расположены индикаторы наличия питания, открытия, закрытия, авария, авт. отключена. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Питание
Напряжение питания
Переменное/Постоянное
Напряжение питания AC (переменное)
230 В
Напряжение питания DC (постоянное)
24В
Параметры коммутации исполнительного устройства
Номинальный ток нагрузки
7A
Технические данные
Время переключения
Диапазон рабочих температур
-10…+40°С
Относительная влажность воздуха
до 98% (при 25°С)
Сечение подключаемых проводников
2,5 кв.мм.
Срок службы
10+ лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Вес / Размеры
Вес
0.3 кг
Габаритные размеры (ШхВхГ)
105х62х99
Производитель
Бренд
ТДС прибор
Гарантия производителя
3 года
Страна происхождения
Россия
Найти похожие

Руководство по эксплуатации (BUEP-1-ver.2.pdf, 912 Kb) [Скачать]
