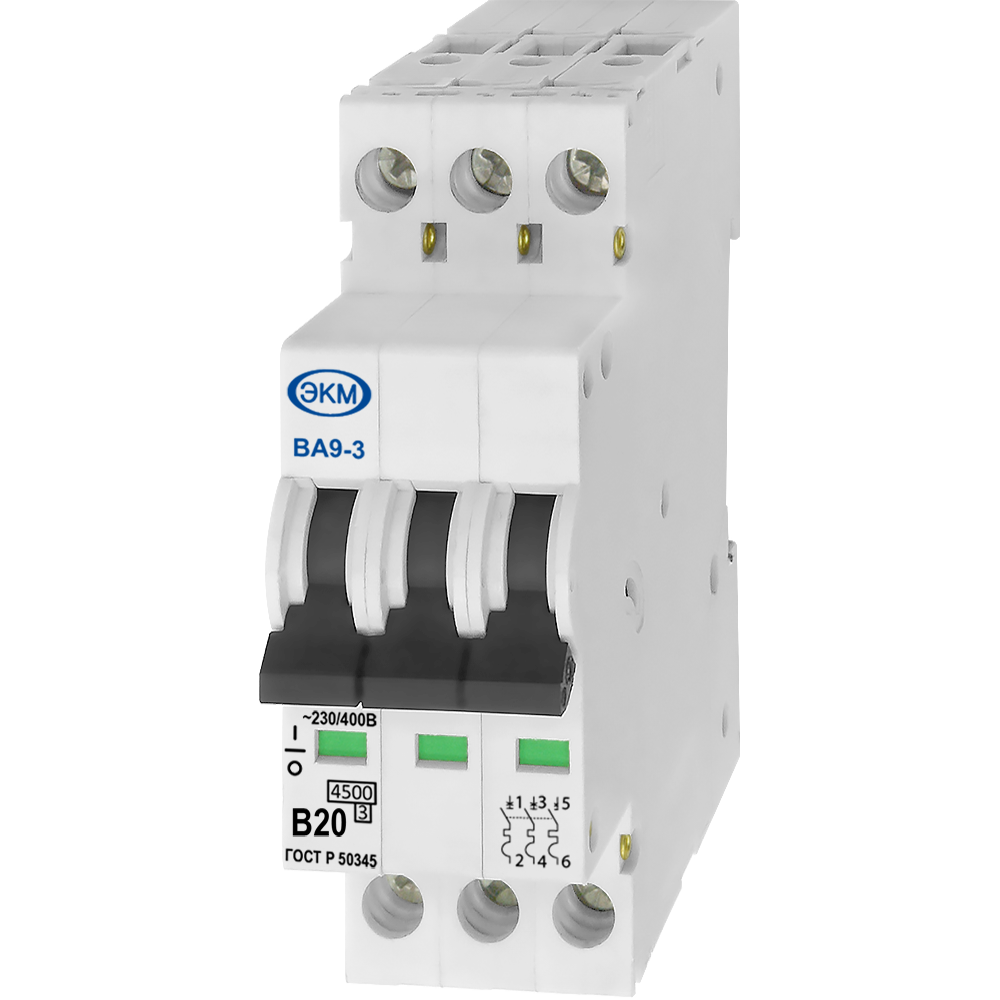

Автоматический выключатель ВА9-3 В20 4,5кА

4680019910703
387.00 Р
(Включая НДС 20%)
Остаток на складе: 248 шт.
10 раб. дн.
+
В избранное

Номинальный ток 20А;
Характеристика срабатывания электромагнитного расцепителя - B;
Наибольшая отключающая способность - не менее 4,5 кА
Ширина - 27 мм

Доставка
Варианты оплаты
Наши преимущества
Похожие товары тут
Вес0.156 кг. БрендМеандр Страна происхожденияКитай Гарантия производителя1 год

НАЗНАЧЕНИЕ

Автоматический выключатель ВА9-3 (далее Устройство) предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а так же оперативного управления участками электрических цепей.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

В Устройстве реализовано два принципа защиты нагрузки: электротепловой и электромагнитный. При перегрузках в защищаемой цепи, протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита, создает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате воздействия на рычаг свободного расцепления происходит разрыв цепи, тем самым обеспечивается защита от перегрузок и токов короткого замыкания.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Номинальный ток нагрузки 20А;
  • Номинальное рабочее напряжение 230/400В;
  • Характеристика срабатывания электромагнитного расцепителя - B
  • Наибольшая отключающая способность, не менее 4,5 кА;
  • Число полюсов - 3;
  • Ширина модуля 9 мм;
  • Наличие драгоценных металлов, (серебро), на полюс - 0,3-0,5 г.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм2.

ГАБАРИТНЫЕ РАЗМЕРЫ

ВА9-3


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Технические данные
Номинальный рабочий ток Iн
Число полюсов
Характеристика срабатывания электромагнитного расцепителя
Наибольшая отключающая способность, не менее
Номинальное рабочее напряжение Ue
230/400В
Номинальная частота тока сети
50/60 Гц
Класс токоограничения
3
Механическая износостойкость, не менее
15000 циклов
Электрическая износостойкость, не менее
6000 циклов
Наличие драгоценных металлов (серебро), на полюс
0,3-0,5г
Сечение подключаемых проводников
не более 16 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Диапазон рабочих температур
-40…+55°С
Относительная влажность воздуха
до 85% (при 25°С)
Вес/размеры
Вес
0.156 кг.
Габаритные размеры (ШхВхГ)
27х73х80 мм
Производитель
Бренд
Страна происхождения
Китай
Гарантия производителя
1 год
Найти похожие

Паспорт (va-9.pdf, 1,559 Kb) [Скачать]

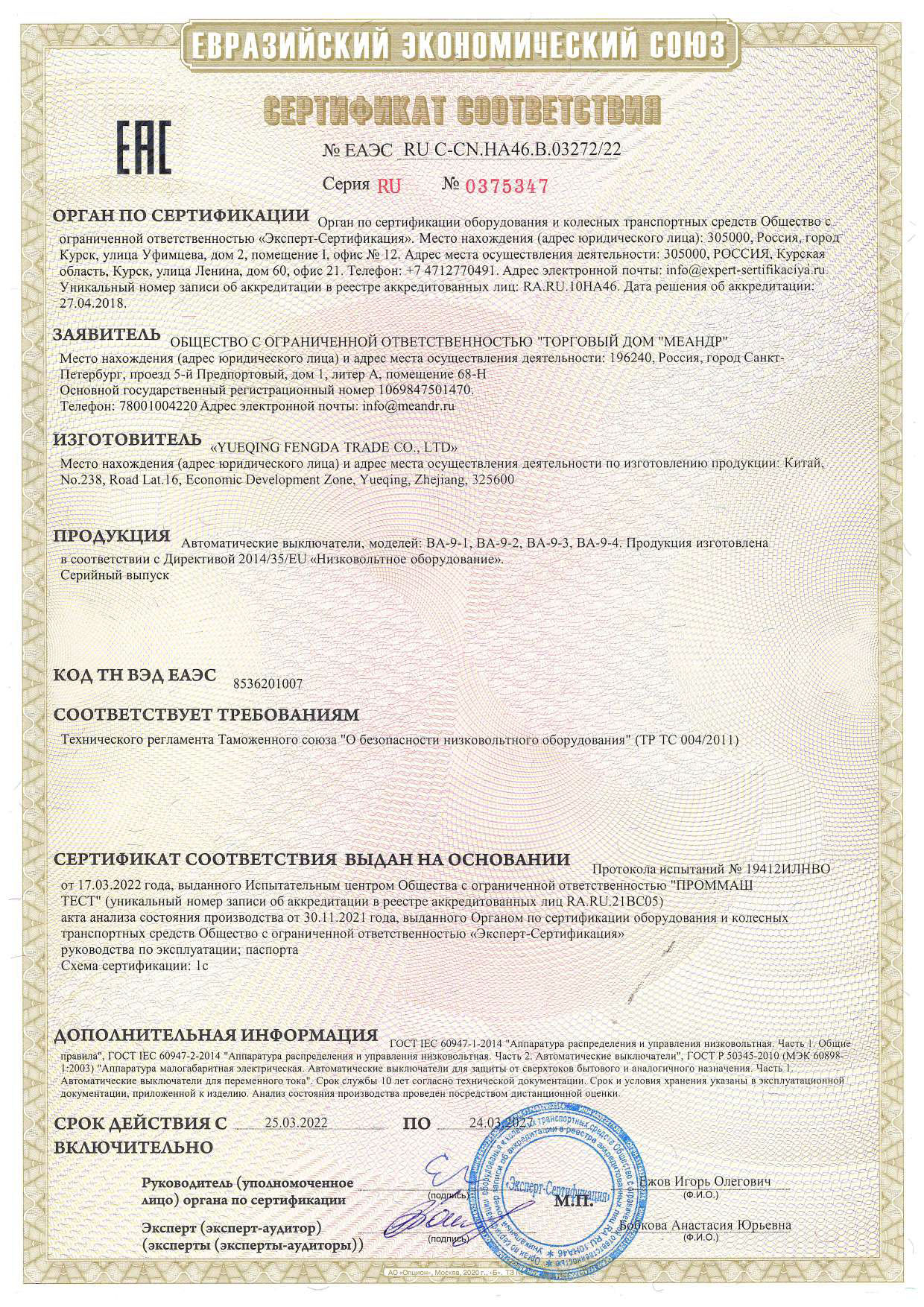

Сертификат (RU_C-CN.АД06.В.00080.pdf, 398 Kb) [Скачать]
