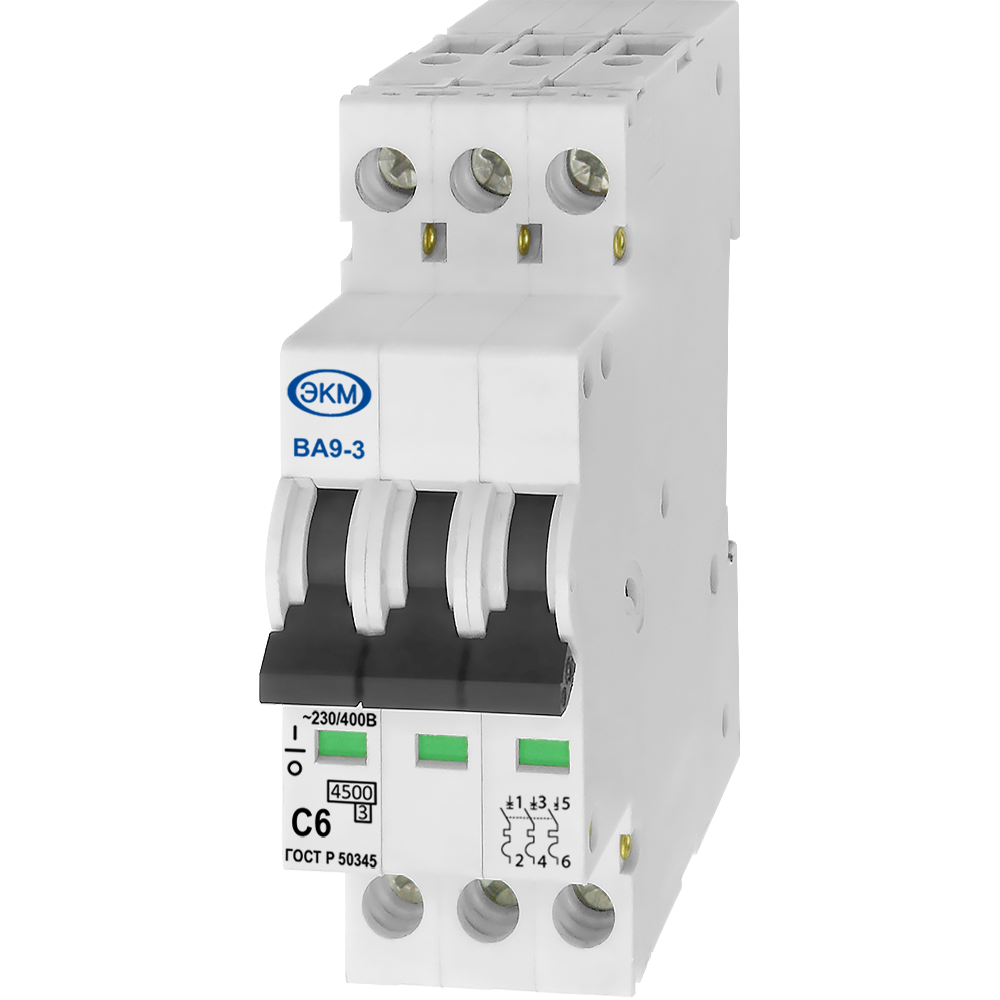

Автоматический выключатель ВА9-3 С6 4,5кА

Артикул: 4680019910710

652.00 Р

Остаток на складе: 480 шт.

Срок возврата: 10 раб. дн.

+ −

Номинальный ток 6А;
Характеристика срабатывания электромагнитного расцепителя - C;
Наибольшая отключающая способность - не менее 4,5 кА
Ширина - 27 мм

Доставка

Варианты оплаты

Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендЭКМ Гарантия производителя1 год Страна происхожденияКитай

Описание
Характеристики
Файлы

НАЗНАЧЕНИЕ

Автоматический выключатель ВА9-3 (далее Устройство) предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а так же оперативного управления участками электрических цепей.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

В Устройстве реализовано два принципа защиты нагрузки: электротепловой и электромагнитный. При перегрузках в защищаемой цепи, протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита, создает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате воздействия на рычаг свободного расцепления происходит разрыв цепи, тем самым обеспечивается защита от перегрузок и токов короткого замыкания.

ОСНОВНЫЕ ОСОБЕННОСТИ

Номинальный ток нагрузки 6А;
Номинальное рабочее напряжение 230/400В;
Характеристика срабатывания электромагнитного расцепителя - C
Наибольшая отключающая способность, не менее 4,5 кА;
Число полюсов - 3;
Ширина модуля 9 мм;
Наличие драгоценных металлов, (серебро), на полюс - 0,3-0,5 г.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм².

ГАБАРИТНЫЕ РАЗМЕРЫ
