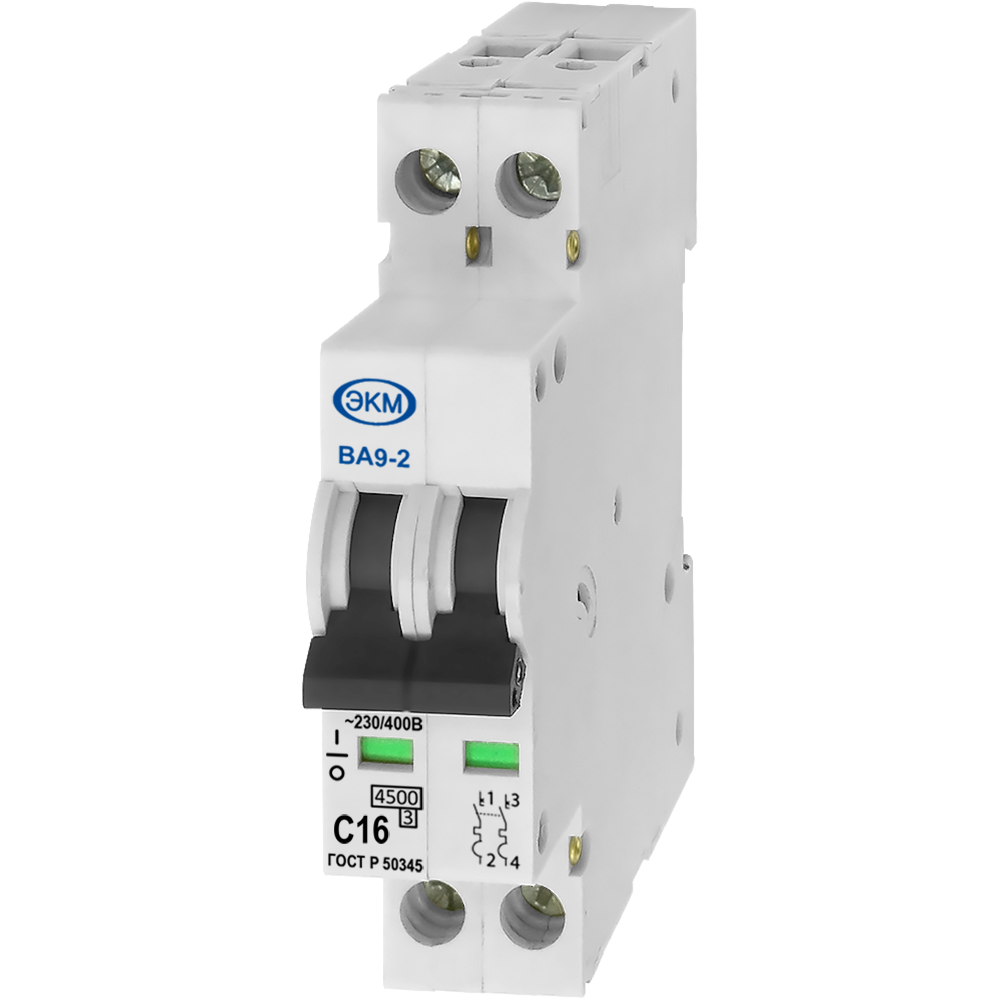

Автоматический выключатель ВА9-2 С16 4,5кА

 Автоматический выключатель ВА9-2 С16 4,5кА, фото 1

Наведите курсор для увеличения, скролл - масштаб

4680019910659
280.00 Р
(Включая НДС 18%)
495 шт.
10 раб. дн.
+
Заказать в 1 клик
Вес: 0.104 кг.
Бренд: Меандр
Страна происхождения: Китай
Гарантия производителя: 1 год
Доставка
Варианты оплаты
Наши преимущества

Гарантия производителя На все товары, купленные в нашем интернет магазине, распространяется гарантия производителя

Оповещения о состоянии заказа Вы получаете оповещения по email или sms о каждой стадии вашего заказа

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должен быть не бывшем в употреблении, в нормальном состоянии и иметь все заводские документы и упаковку

Различные способы оплаты Оплачивайте любым удобным вам способом без доп. комиссий: при получении в ПВЗ или курьеру, онлайн на сайте, безналичный перевод по счету (формируется автоматически для юр. лиц).

Работаем с Физическими и Юридическими лицами Мы работаем с Юридическими и Физическими лицами. Все цены на сайте включают НДС.

НАЗНАЧЕНИЕ

Автоматический выключатель ВА9-2 (далее Устройство) предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а так же оперативного управления участками электрических цепей.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

В Устройстве реализовано два принципа защиты нагрузки: электротепловой и электромагнитный. При перегрузках в защищаемой цепи, протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита, создает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате воздействия на рычаг свободного расцепления происходит разрыв цепи, тем самым обеспечивается защита от перегрузок и токов короткого замыкания.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Номинальный ток нагрузки 16А;
  • Номинальное рабочее напряжение 230/400В;
  • Характеристика срабатывания электромагнитного расцепителя - C
  • Наибольшая отключающая способность, не менее 4,5 кА;
  • Число полюсов - 2;
  • Ширина модуля 9 мм;
  • Наличие драгоценных металлов, (серебро), на полюс - 0,3-0,5 г.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм2.

ГАБАРИТНЫЕ РАЗМЕРЫ

ВА9-2


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Технические данные

Номинальный рабочий ток Iн:
16А
Число полюсов:
2P
Характеристика срабатывания электромагнитного расцепителя :
С
Наибольшая отключающая способность, не менее:
4,5 кА
Номинальное рабочее напряжение Ue:
230/400В
Номинальная частота тока сети:
50/60 Гц
Класс токоограничения:
3
Механическая износостойкость, не менее:
15000 циклов
Электрическая износостойкость, не менее:
6000 циклов
Наличие драгоценных металлов (серебро), на полюс:
0,3-0,5г
Сечение подключаемых проводников:
не более 16 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96:
IP20
Диапазон рабочих температур:
-40…+55°С
Относительная влажность воздуха:
до 85% (при 25°С)

Вес/размеры

Вес:
0.104 кг.
Габаритные размеры (ШхВхГ):
18х73х80 мм

Производитель

Бренд:
Меандр
Страна происхождения:
Китай
Гарантия производителя:
1 год

Паспорт (va-9.pdf, 1,559 Kb) [Скачать]

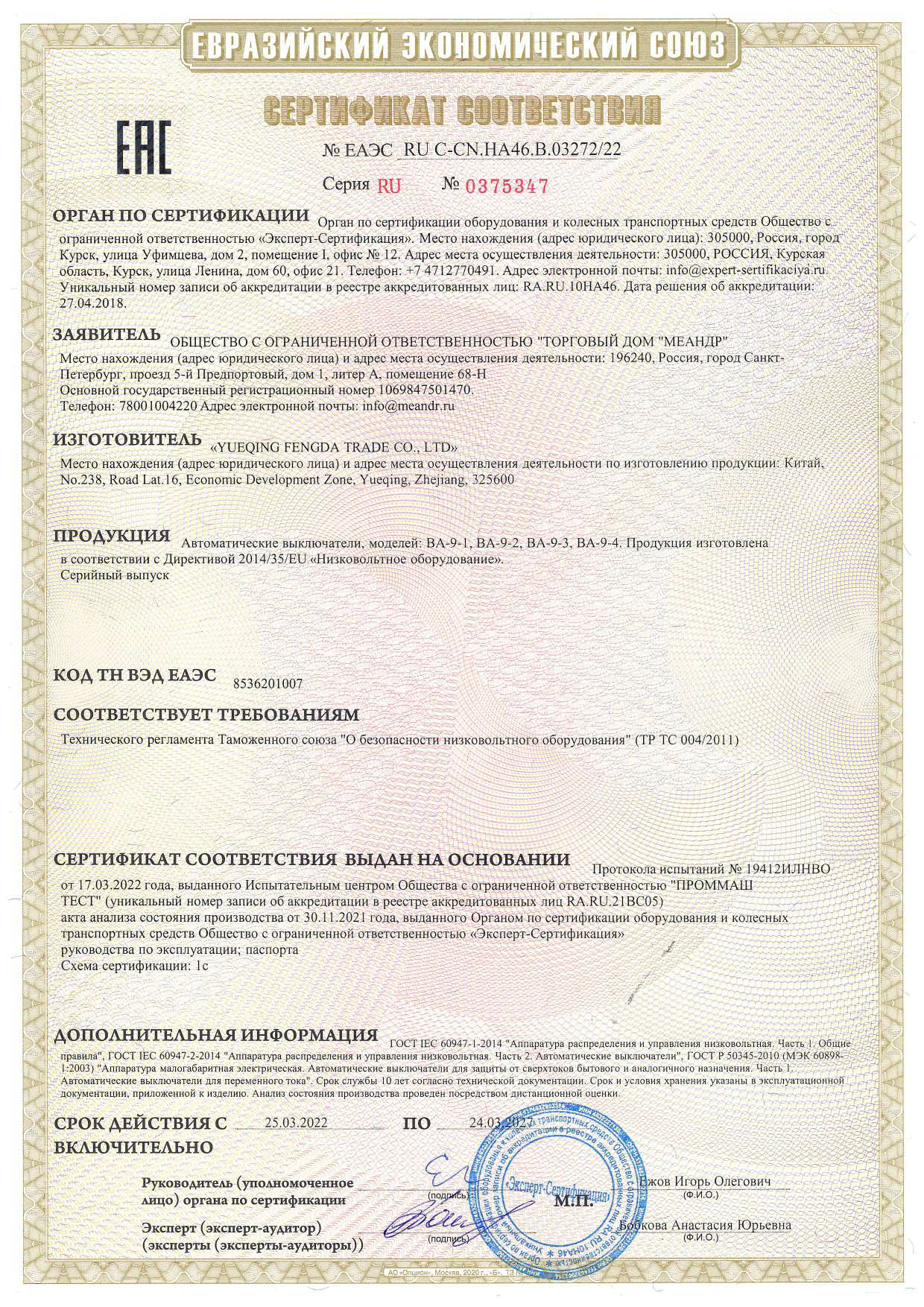

Сертификат (RU_C-CN.АД06.В.00080.pdf, 398 Kb) [Скачать]
