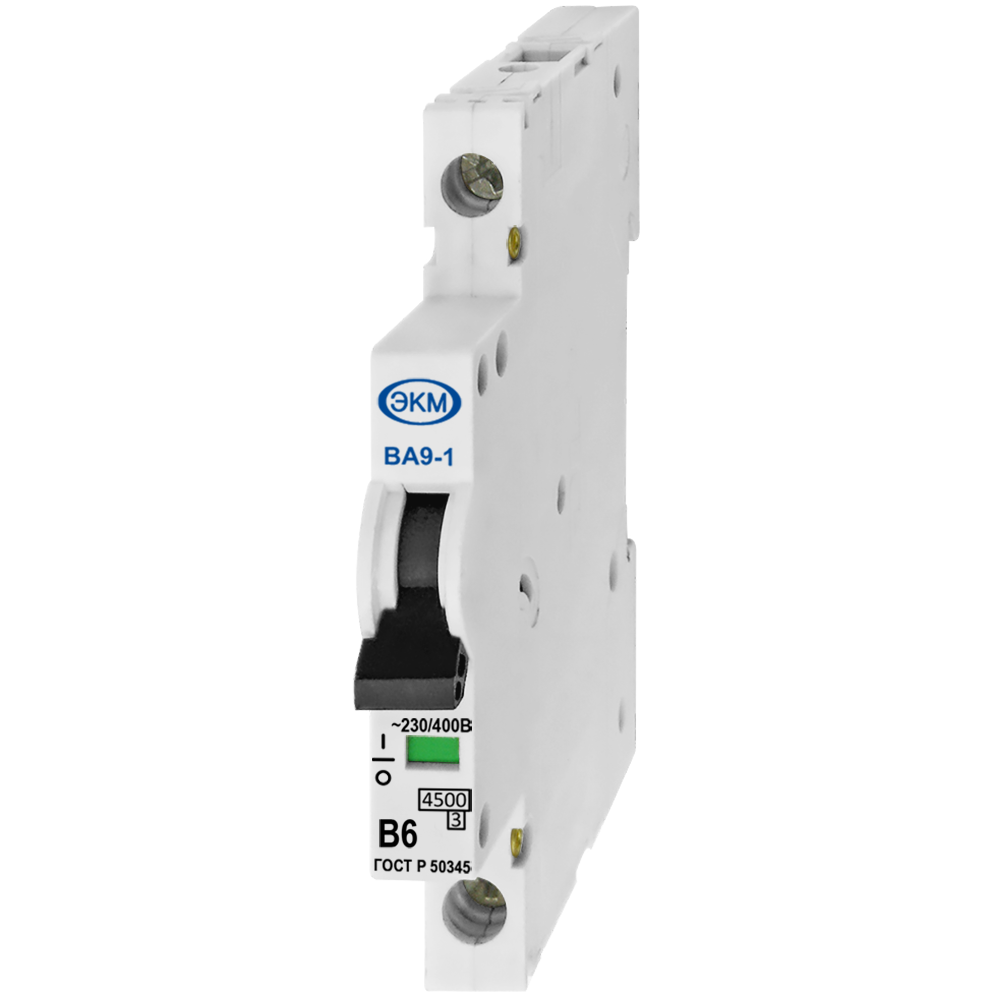

Автоматический выключатель ВА9-1 В6 4,5кА

4680019910512
209.00 Р
Остаток на складе: 204 шт.
10 раб. дн.
+
В избранное

Номинальный ток ;
Характеристика срабатывания электромагнитного расцепителя - B;
Наибольшая отключающая способность - не менее 4,5 кА
Ширина модуля - 9 мм

Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендЭКМ Гарантия производителя1 год Страна происхожденияКитай

НАЗНАЧЕНИЕ

Автоматический выключатель ВА9-1 (далее Устройство) предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а так же оперативного управления участками электрических цепей.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

В Устройстве реализовано два принципа защиты нагрузки: электротепловой и электромагнитный. При перегрузках в защищаемой цепи, протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита, создает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате воздействия на рычаг свободного расцепления происходит разрыв цепи, тем самым обеспечивается защита от перегрузок и токов короткого замыкания.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Номинальный ток нагрузки 6А;
  • Номинальное рабочее напряжение 230/400В;
  • Характеристика срабатывания электромагнитного расцепителя - B
  • Наибольшая отключающая способность, не менее 4,5 кА;
  • Число полюсов - 1;
  • Ширина модуля 9 мм;
  • Наличие драгоценных металлов, (серебро), на полюс - 0,3-0,5 г.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм2.

ГАБАРИТНЫЕ РАЗМЕРЫ

ВА9-1


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Параметры коммутации исполнительного устройства
Наибольшая отключающая способность, не менее
4,5 кА
Технические данные
Диапазон рабочих температур
-40…+55°С
Класс токоограничения
3
Механическая износостойкость, не менее
15000 циклов
Наличие драгоценных металлов (серебро), на полюс
0,3-0,5г
Номинальная частота тока сети
50/60 Гц
Номинальное рабочее напряжение Ue
230/400В
Номинальный рабочий ток Iн
Относительная влажность воздуха
до 85% (при 25°С)
Сечение подключаемых проводников
16 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Характеристика срабатывания электромагнитного расцепителя
В
Число полюсов
1P
Электрическая износостойкость, не менее
6000 циклов
Вес / Размеры
Вес
0.052 кг
Габаритные размеры (ШхВхГ)
9х73х80
Производитель
Бренд
ЭКМ
Гарантия производителя
1 год
Страна происхождения
Китай
Найти похожие

Руководство по эксплуатации (Паспорт_ВА9_V05.pdf, 736 Kb) [Скачать]

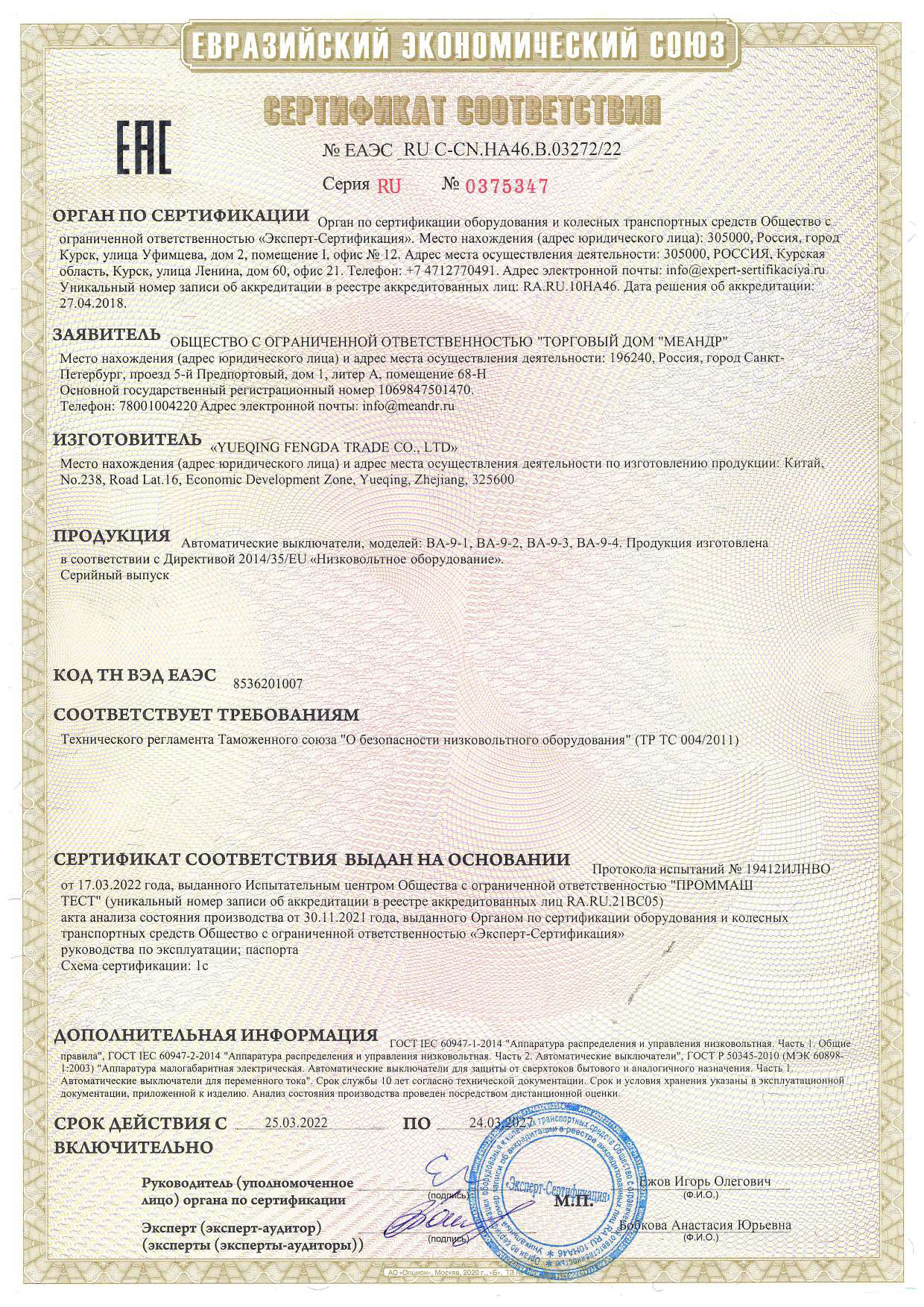

Cертификат (avtomat-va9-sert.jpg, 645 Kb) [Скачать]
