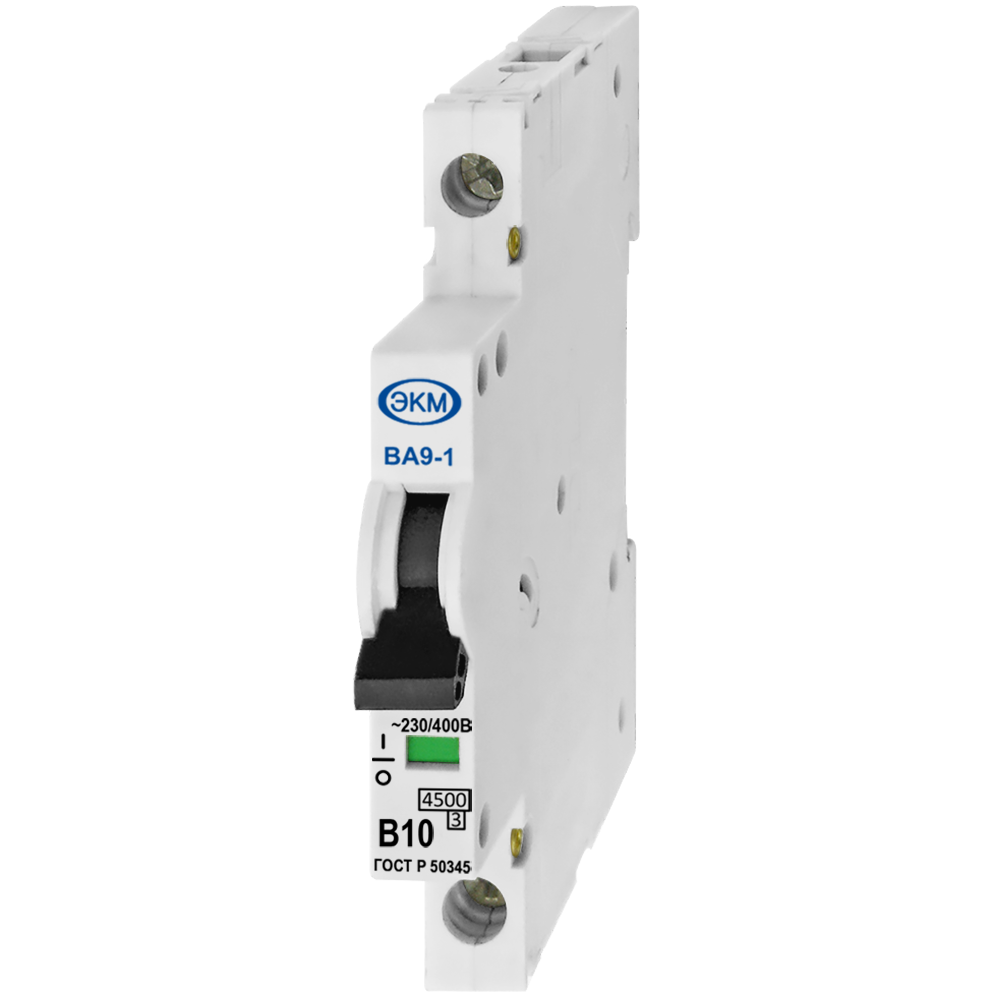

Автоматический выключатель ВА9-1 В10 4,5кА

4680019910529
145.00 Р
(Включая НДС 20%)
Остаток на складе: 552 шт.
10 раб. дн.
+
В избранное

Номинальный ток 10А;
Характеристика срабатывания электромагнитного расцепителя - B;
Наибольшая отключающая способность - не менее 4,5 кА
Ширина модуля - 9 мм

Доставка
Варианты оплаты
Наши преимущества
Похожие товары тут
Вес0.052 кг. БрендМеандр Страна происхожденияКитай Гарантия производителя1 год

НАЗНАЧЕНИЕ

Автоматический выключатель ВА9-1 (далее Устройство) предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а так же оперативного управления участками электрических цепей.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

В Устройстве реализовано два принципа защиты нагрузки: электротепловой и электромагнитный. При перегрузках в защищаемой цепи, протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита, создает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате воздействия на рычаг свободного расцепления происходит разрыв цепи, тем самым обеспечивается защита от перегрузок и токов короткого замыкания.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Номинальный ток нагрузки 10А;
  • Номинальное рабочее напряжение 230/400В;
  • Характеристика срабатывания электромагнитного расцепителя - B
  • Наибольшая отключающая способность, не менее 4,5 кА;
  • Число полюсов - 1;
  • Ширина модуля 9 мм;
  • Наличие драгоценных металлов, (серебро), на полюс - 0,3-0,5 г.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм2.

ГАБАРИТНЫЕ РАЗМЕРЫ

ВА9-1


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Бренд
Меандр
Вес
0.052
Габаритные размеры (ШхВхГ)
9х73х80
Гарантия производителя
1 год
Диапазон рабочих температур
-40…+55°С
Класс токоограничения
3
Механическая износостойкость, не менее
15000 циклов
Наибольшая отключающая способность, не менее
4,5 кА
Наличие драгоценных металлов (серебро), на полюс
0,3-0,5г
Номинальная частота тока сети
50/60 Гц
Номинальное рабочее напряжение Ue
230/400В
Номинальный рабочий ток Iн
10А
Относительная влажность воздуха
до 85% (при 25°С)
Сечение подключаемых проводников
16
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Страна происхождения
Китай
Характеристика срабатывания электромагнитного расцепителя
В
Число полюсов
1P
Электрическая износостойкость, не менее
6000 циклов
Технические данные
Номинальный рабочий ток Iн
Число полюсов
Характеристика срабатывания электромагнитного расцепителя
Наибольшая отключающая способность, не менее
Номинальное рабочее напряжение Ue
230/400В
Номинальная частота тока сети
50/60 Гц
Класс токоограничения
3
Механическая износостойкость, не менее
15000 циклов
Электрическая износостойкость, не менее
6000 циклов
Наличие драгоценных металлов (серебро), на полюс
0,3-0,5г
Сечение подключаемых проводников
не более 16 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Диапазон рабочих температур
-40…+55°С
Относительная влажность воздуха
до 85% (при 25°С)
Вес/размеры
Вес
0.052 кг.
Габаритные размеры (ШхВхГ)
9х73х80 мм
Производитель
Бренд
Страна происхождения
Китай
Гарантия производителя
1 год
Найти похожие

Паспорт (RU_C-CN.АД06.В.00080.pdf, 398 Kb) [Скачать]

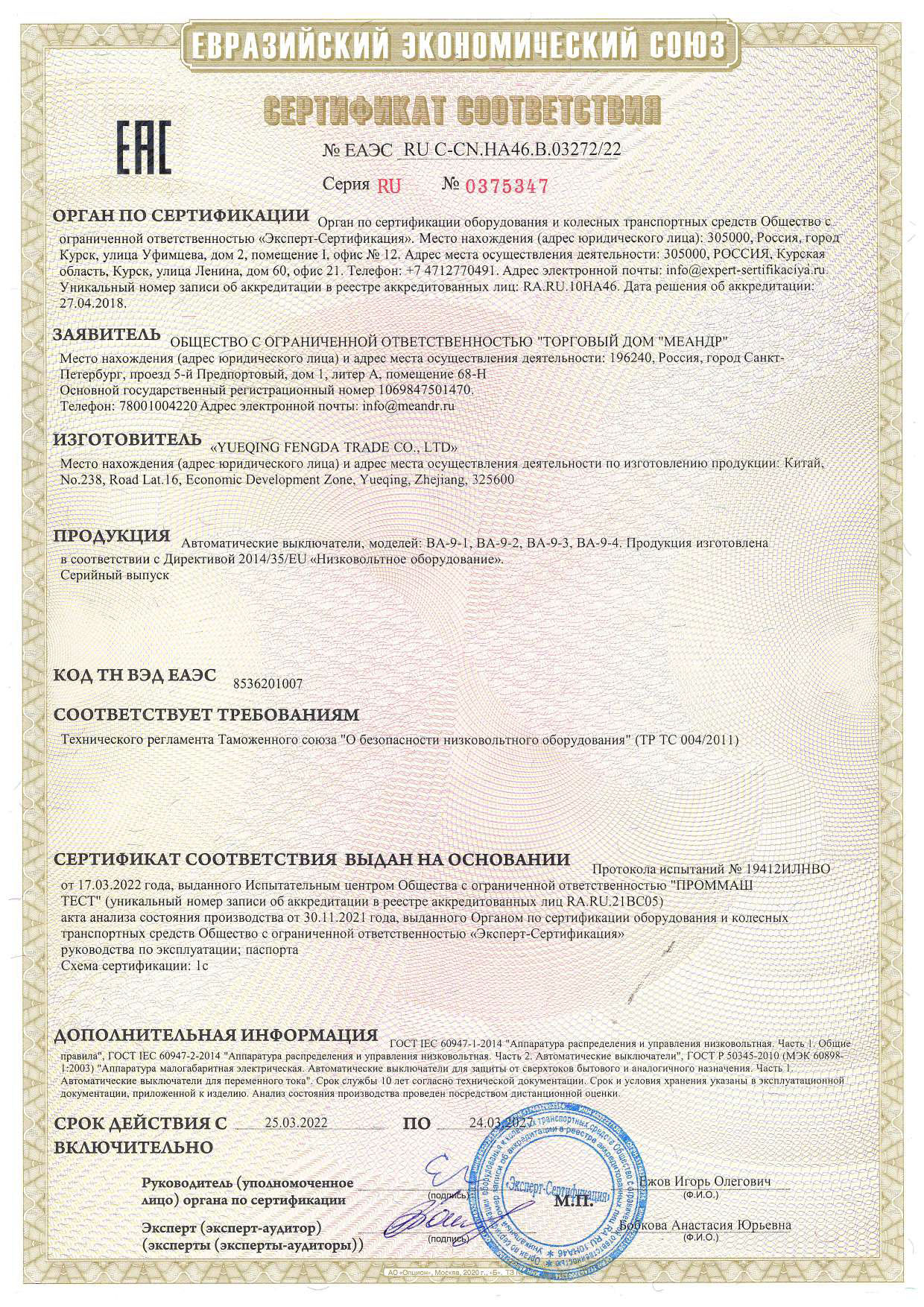

Сертификат (RU_C-CN.АД06.В.00080__3_.pdf, 398 Kb) [Скачать]
