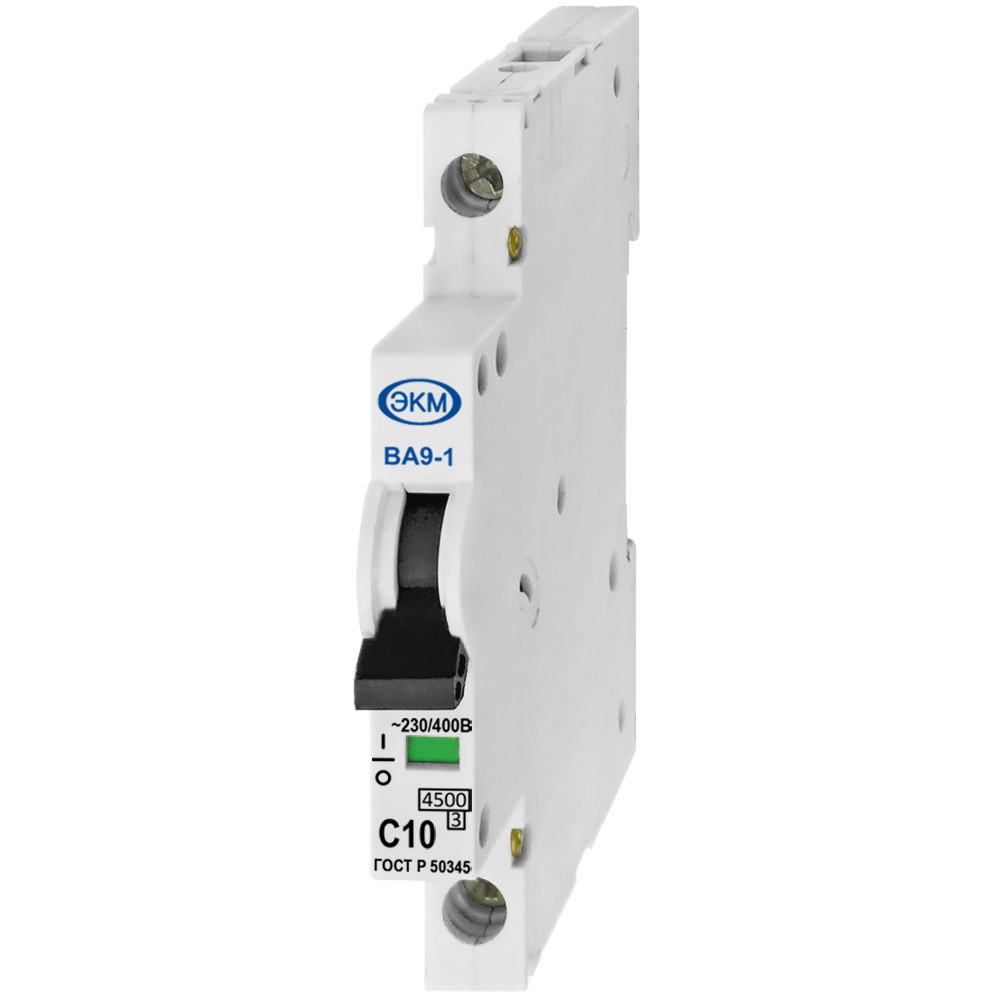

Автоматический выключатель ВА9-1 С10 4,5кА

Вес: 0.052 кг.,
10 раб. дн.
4680019910567

Цена по запросу

Бренд:ЗАО "МЕАНДР"

Номинальный ток 10А;
Характеристика срабатывания электромагнитного расцепителя - С;
Наибольшая отключающая способность - не менее 4,5 кА
Ширина модуля - 9 мм

НАЗНАЧЕНИЕ

Автоматический выключатель ВА9-1 (далее Устройство) предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а так же оперативного управления участками электрических цепей.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

В Устройстве реализовано два принципа защиты нагрузки: электротепловой и электромагнитный. При перегрузках в защищаемой цепи, протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита, создает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате воздействия на рычаг свободного расцепления происходит разрыв цепи, тем самым обеспечивается защита от перегрузок и токов короткого замыкания.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Номинальный ток нагрузки 10А;
  • Номинальное рабочее напряжение 230/400В;
  • Характеристика срабатывания электромагнитного расцепителя - C
  • Наибольшая отключающая способность, не менее 4,5 кА;
  • Число полюсов - 1;
  • Ширина модуля 9 мм;
  • Наличие драгоценных металлов, (серебро), на полюс - 0,3-0,5 г.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм2.

ГАБАРИТНЫЕ РАЗМЕРЫ

ВА9-1


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Технические данные

Номинальный рабочий ток Iн:
10А
Число полюсов:
1
Характеристика срабатывания электромагнитного расцепителя :
С
Наибольшая отключающая способность, не менее:
4,5 кА
Номинальное рабочее напряжение Ue:
230/400В
Номинальная частота тока сети:
50/60 Гц
Класс токоограничения:
3
Механическая износостойкость, не менее:
15000 циклов
Электрическая износостойкость, не менее:
6000 циклов
Наличие драгоценных металлов (серебро), на полюс:
0,3-0,5г
Сечение подключаемых проводников:
не более 16 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96:
IP20
Диапазон рабочих температур:
-40…+55°С
Относительная влажность воздуха:
до 85% (при 25°С)

Вес/размеры

Вес:
0.052 кг.
Габаритные размеры (ШхВхГ):
9х73х80 мм

Производитель

Бренд:
Меандр
Страна происхождения:
Китай
Гарантия производителя:
1 год

Паспорт (Pass_VA9_ver4.pdf, 1,559 Kb) [Скачать]

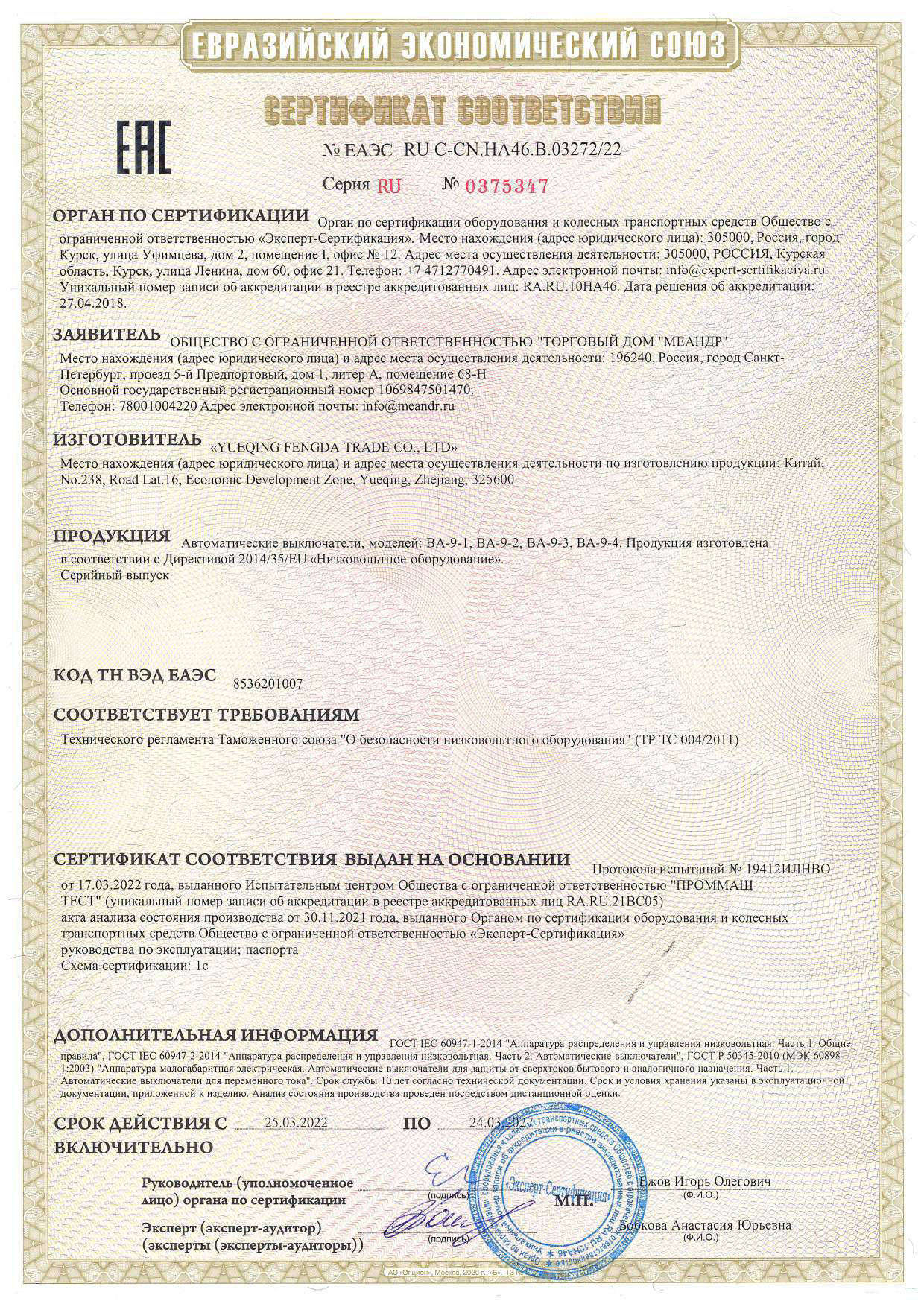

Сертификат (RU_C-CN.АД06.В.00080__3_.pdf, 398 Kb) [Скачать]
