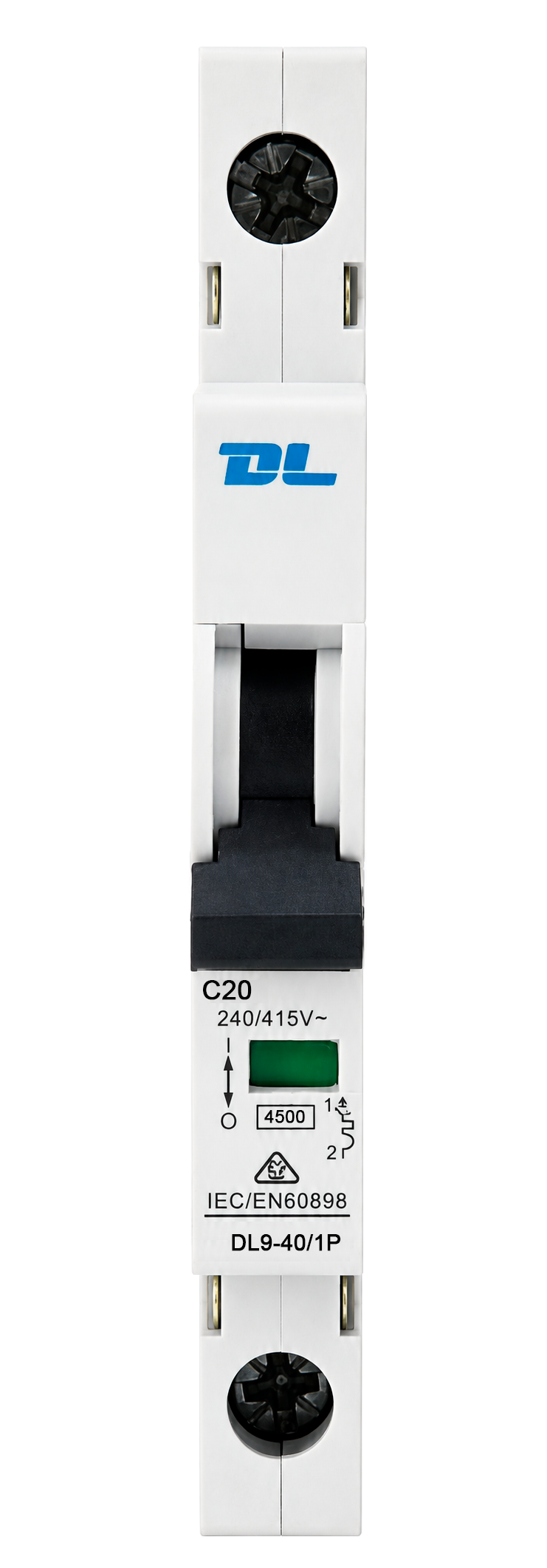

Автоматический выключатель DL9-40 1P-C20 4,5 kA
НАЗНАЧЕНИЕ
Автоматический выключатель DL9-40 1P-C20 4,5 kA предназначен для применения в электрических цепях напряжением до 230В переменного тока частоты 50 Гц, в целях их защиты от перегрузок и коротких замыканий. Так же может применяться для оперативного управления участками электрических цепей. Установка осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм2.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Номинальный ток нагрузки - 20А;
- Номинальное рабочее напряжение - 230В AC 50Гц;
- Характеристика срабатывания электромагнитного расцепителя - C
- Наибольшая отключающая способность, не менее 4,5 кА;
- Число полюсов - 1P;
- Ширина - 9мм;
- Наличие драгоценных металлов, (серебро), на полюс - 0,3-0,5 г.
ГАБАРИТНЫЕ РАЗМЕРЫ
Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).
Параметры коммутации исполнительного устройства
Наибольшая отключающая способность, не менее
4,5
Технические данные
Класс токоограничения
3
Механическая износостойкость, не менее
15000 циклов
Наличие драгоценных металлов (серебро), на полюс
0,3-0,5г
Номинальный рабочий ток Iн
20А
Относительная влажность воздуха
до 85% (при 25°С) (без конденсата)
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Характеристика срабатывания электромагнитного расцепителя
C
Число полюсов
1P
Электрическая износостойкость, не менее
6000 циклов
Вес / Размеры
Вес
0.052
кг
Габаритные размеры (ШхВхГ)
9х73х80
Производитель
Страна происхождения
Китай
Бренд
FND GROUP
