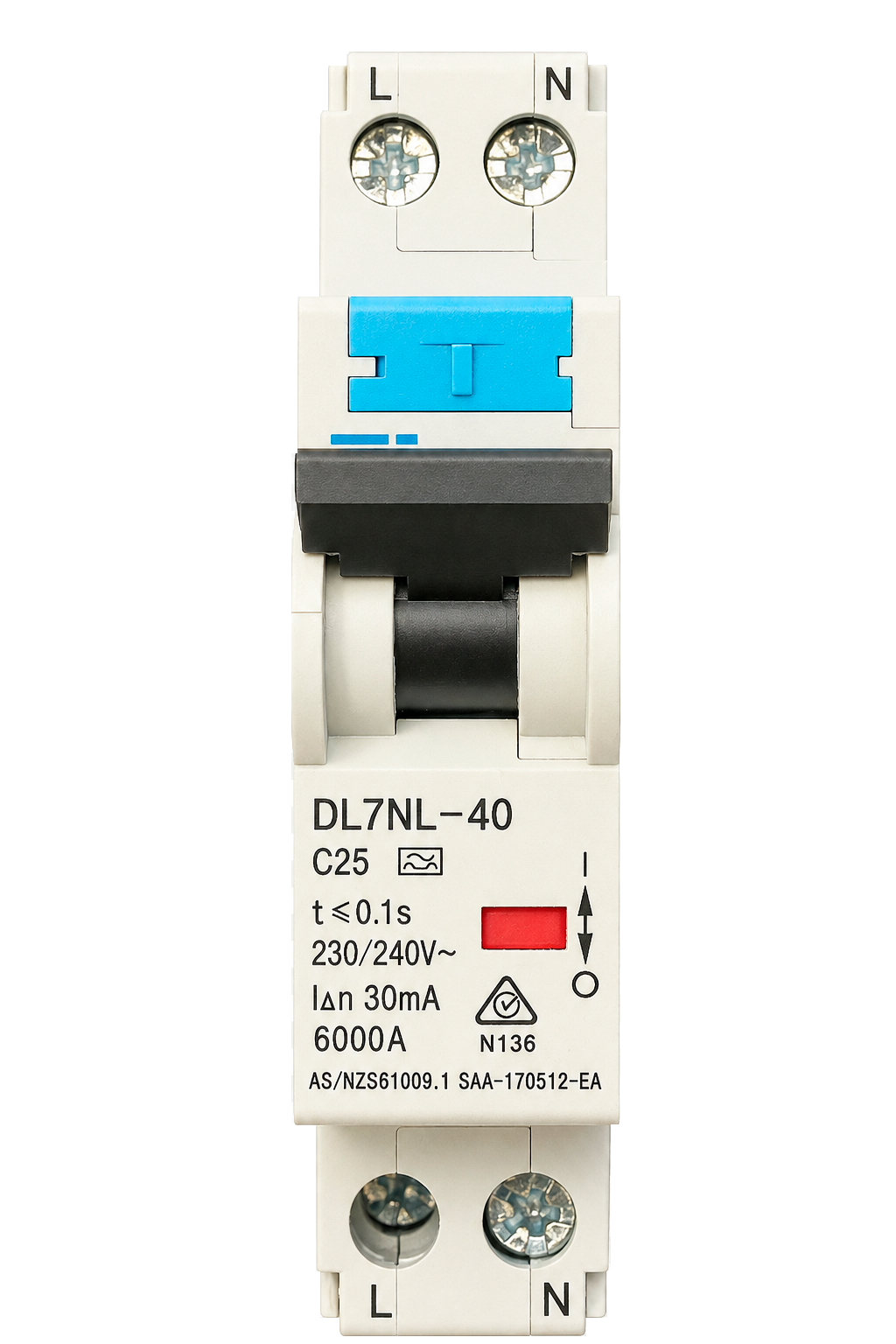

АВДТ(1P+N) DL7NL-40 C25-6kA 30mA A-type
НАЗНАЧЕНИЕ
Автоматический выключатель дифференциального тока (1P+N) DL7NL-40 C25-6kA 30mA A-type предназначен для применения в электрических цепях напряжением 230/240В переменного тока частоты 50 Гц, в целях их защиты от токов утечки, длительных перегрузок и коротких замыканий. Так же может применяться для оперативного управления участками электрических цепей. Установка осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 16 мм2.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Номинальный ток нагрузки - 25А;
- Номинальное рабочее напряжение - 230В AC 50Гц;
- Характеристика срабатывания электромагнитного расцепителя - C
- Наибольшая отключающая способность, не менее 6 кА;
- Число полюсов - 1P+N;
- Ширина - 18мм;
- Уставка тока утечки – 30mA
- Тип защиты АВДТ по току утечки – тип А
ГАБАРИТНЫЕ РАЗМЕРЫ
Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).
Тип чувствительности к форме тока утечки
Тип А
Ток утечки
30 мА
Параметры коммутации исполнительного устройства
Наибольшая отключающая способность, не менее
6 кА
Технические данные
Класс токоограничения
3
Механическая износостойкость, не менее
10000 циклов
Номинальная частота тока сети
50/60 Гц
Номинальное рабочее напряжение Ue
230В
Номинальный рабочий ток Iн
25A
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20
Характеристика срабатывания электромагнитного расцепителя
С
Число полюсов
1P+N
Электрическая износостойкость, не менее
6000 циклов
Вес / Размеры
Вес
0.105
кг
Габаритные размеры (ШхВхГ)
18х80х74
Производитель
Гарантия производителя
2 года
Страна происхождения
Китай
Бренд
FND GROUP
