Астрономическое реле PCZ-525-3 ACDC24-264В

EA02.002.014
7,960.00 Р
Нет в наличии
10 раб. дн.
+
В избранное

Индикация текущего времени;

Автоматический и ручной режим работы;

1 переключающая группа контактов 16А/АС230В;

NFC (Near Field Communication) – технология беспроводной высокочастотной связи;

Мобильное приложение «PCZ-конфигуратор» для ОС Android;

Точность хода встроенных часов ±1с в сутки;

Доставка
Варианты оплаты
Наши преимущества

Гарантия производителяНа все товары, купленные в нашем инетрнет магазине распространяется гарантийный срок производителя

Оповещение по emailВы получаете email информирование о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными или картой курьеру, или картой прямо в момент заказа. Юридическим лицам доступна оплата по счету.

БрендЕвроавтоматика "F&F" Гарантия производителя3 года Страна происхожденияБеларусь

НАЗНАЧЕНИЕ

Реле времени астрономическое PCZ-525-3 (далее Устройство) предназначено для управления освещением (или иной нагрузкой) в моменты захода и восхода солнца в зависимости от географических координат, времени и уровня освещености (с помощью внешнего фотодатчика).

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

В энергонезависимой памяти микроконтроллера Устройства запрограммированы данные о времени восхода и захода солнца в зависимости от местоположения в течение всего календарного года. С помощью подключения внешнего фотодатчика можно  скорректировать момент включения и выключения на основе фактических условий освещения (например, в облачный день свет можно включить раньше).

Устройство позволяет осуществлять управление освещением (нагрузкой) в ручном или автоматическом и полуавтоматическом режимах. Возможность запрограммировать реле с помощью приложения для смартфона (через NFC) упрощает использование и эксплуотацию устройства.

Ручной режим: В данном режиме, после подачи питания на устройство, включение встроенного исполнительного реле осуществляется кнопкой [+], а выключение кнопкой [-]. В ручном режиме смена состояния реле происходит только по ручным командам, внутренняя микропрограмма не используется.

Автоматический режим: При подаче питания встроенный микроконтроллер Устройства осуществляет сопоставление текущего значения реального времени с временем восхода и захода солнца в выбранных географических координатах плюяс при наличии фотодатчика отслеживается уровень освещенности. В момент захода солнца включается встроенное исполнительное реле, а в момент восхода – выключается.
Устройство имеет возможность корректировки значений времени включения и выключения исполнительного реле. Например, освещаемое место расположено в затененной области и необходимо немного раньше включать освещение и немного позже его выключать. Диапазон изменения времени срабатывания – ±240 минут для каждого из моментов изменения состояния реле. Корректировка времени срабатывания может устанавливаться как для каждого дня недели индивидуально, так и для группы дней (с понедельника по пятницу, только выходные дни, все дни недели).
Устройство имеет возможность установки паузы в работе встроенного исполнительного реле (Poff ... Pon). Например, выключить освещение (или вывеску) в ночное время, когда нет потребности. Пауза в работе реле может устанавливаться как для каждого дня недели индивидуально, так для группы дней (с понедельника по пятницу, только выходные дни, все дни недели).
Устройство имеет возможность ручной корректировки основной программы работы на конкретную дату. Например, предполагается использование освещения всю ночь или его необходимо включить/выключить в определенный момент и на определенное время. Устройство позволяет запрограммировать до 70 корректировок (01.05;12:00 – 16:00; ON – каждый год 1 мая Устройство будет включать нагрузку с 12 до 16 часов.)
Корректировочная программа имеет высший приоритет исполнения. Это означает, что микроконтроллер выполнит ее независимо от других установок.

Полуавтоматический режим: – возможность ручного включения/выключения контактов реле во время работы в автоматическом режиме. Изменение будет действовать до следующего включения/выключения, исходя из цикла автоматической работы [мигающий значек часов и положение контактов реле на индикаторе с левой стороны].

ВНИМАНИЕ: В полуавтоматическом режиме положение контактов реле будет противоположно относительно выполняющейся астрономической программы (ночью контакт выключен, а днем включен). Полуавтоматический режим активен только до конца текущего цикла автоматической работы.

ВНИМАНИЕ: Встроенный литий-ионный элемент питания позволяет сохранять настройки параметров работы устройства, при отключении питания, в течение 2 лет.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Индикация текущего времени;
  • Автоматический, полуавтоматический и ручной режим работы;
  • 1 переключающая группа контактов 16А/АС230В;
  • Широкий диапазон питания ACDC24-264В;
  • Точность хода встроенных часов ±1с в сутки;
  • NFC (Near Field Communication) технология беспроводной высокочастотной связи;
  • Мобильное приложение "PCZ-конфигуратор" для ОС Android.




СХЕМА ПОДКЛЮЧЕНИЯ И ДИАГРАММА РАБОТЫ

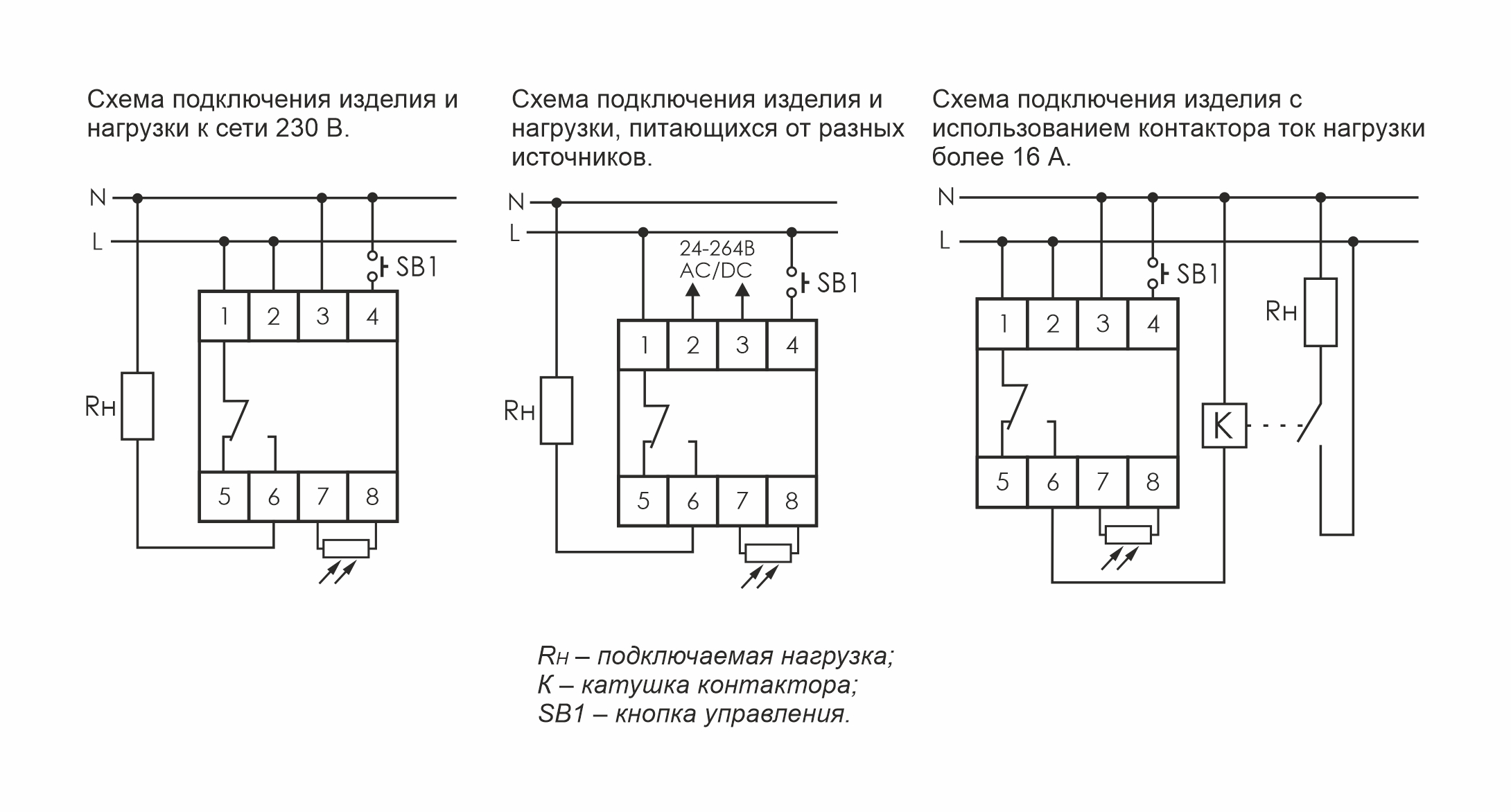

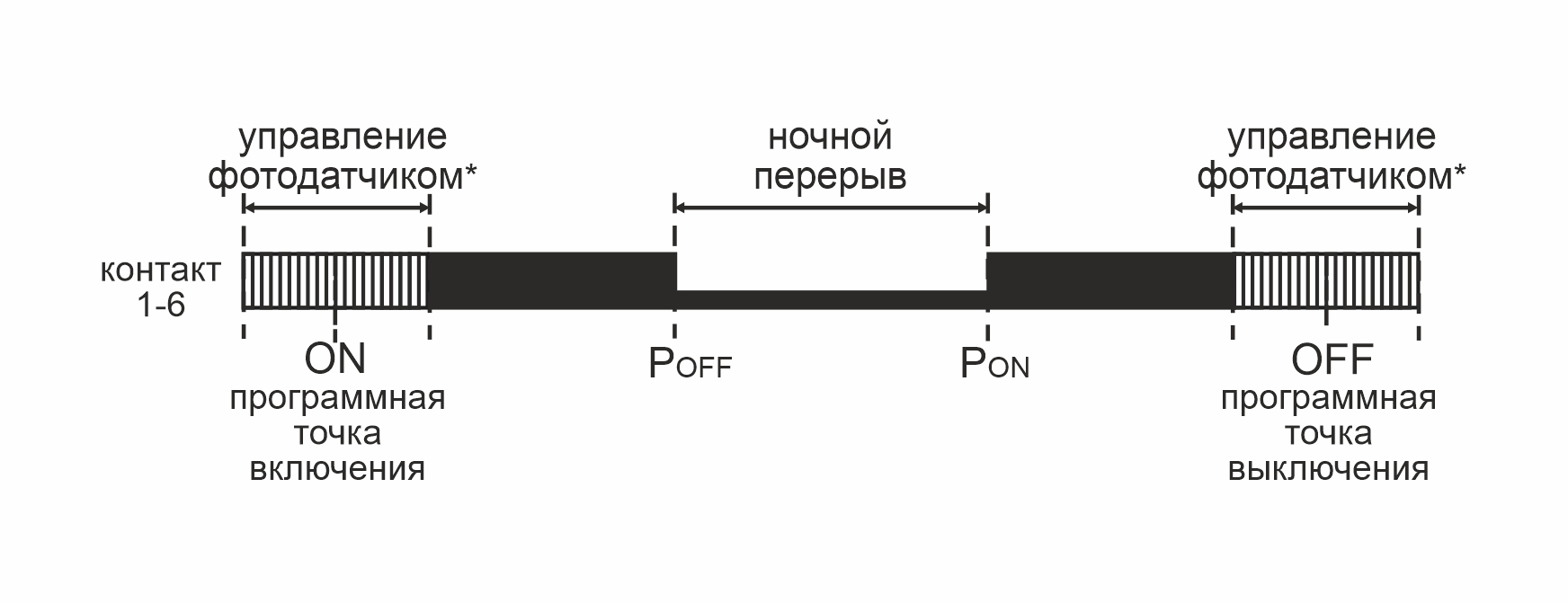

Схема подключения pcz-525-3Диаграмма pcz-525-3



ГАБАРИТНЫЕ РАЗМЕРЫ И ЛИЦЕВАЯ ПАНЕЛЬ

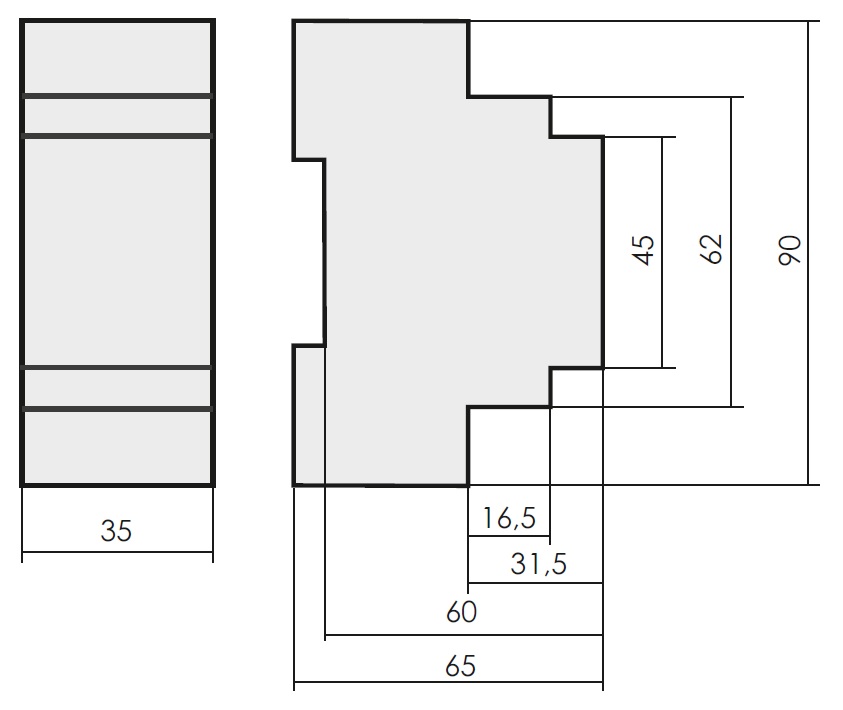

Габариты pcz-525-3

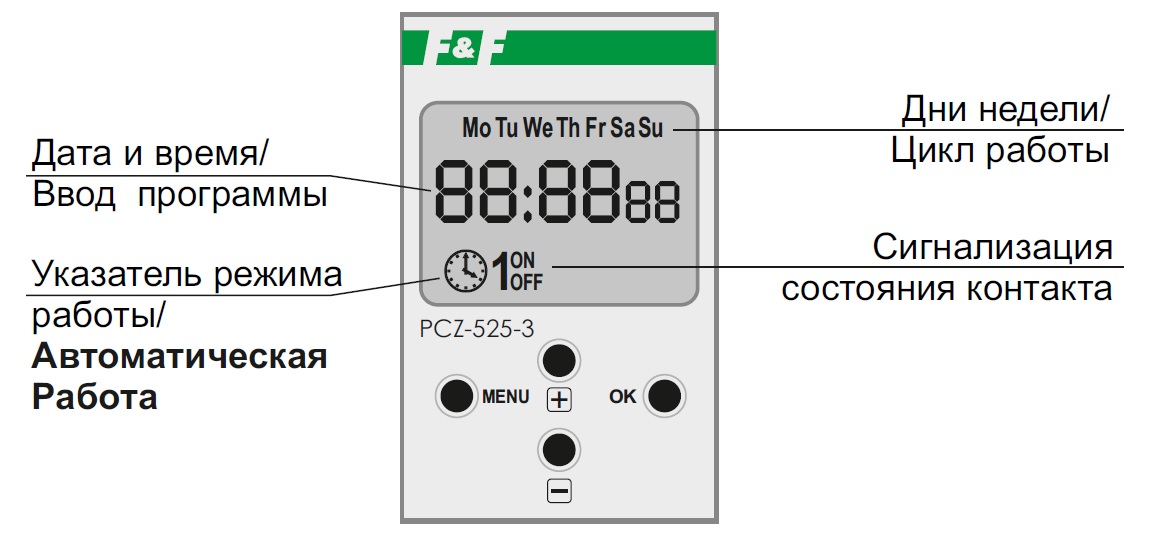

Лицевая панель pcz-525-3



КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.


Дополнительную информацию о программировании, параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка файлы).

Питание
Напряжение питания
Переменное/Постоянное
Напряжение питания AC (переменное)
24-264
Напряжение питания DC (постоянное)
24-264
Частота напряжения питания (АС)
50 Гц
Параметры коммутации исполнительного устройства
Номинальная мощность нагрузки (AC230В)
3680 Вт
Номинальный ток нагрузки
16А
Тип контактной группы
1 NO/CO
Технические данные
Диапазон рабочих температур
-25…+50°С
Относительная влажность воздуха
до 80% (при 25°С)
Сечение подключаемых проводников
2,5 кв.мм.
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP20/IP20
Тип реле времени
Астрономическое
Вес / Размеры
Вес
0.12 кг
Габаритные размеры (ШхВхГ)
35х90х65
Производитель
Бренд
Евроавтоматика "F&F"
Гарантия производителя
3 года
Страна происхождения
Беларусь
Найти похожие

Инструкция Паспорт (Паспорт_PCZ-525-3.pdf, 2,842 Kb) [Скачать]
