Реле ПРВ-1с АС230В

НАЗНАЧЕНИЕ

Программируемое циклическое реле времени ПРВ-1с (далее Устройство) предназначено для управления нагрузкой, в соответствии с запрограммированным суточным режимом работы.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на Устройство встроенный микроконтроллер в соответствии с заданной программой осуществляет включение и отключение встроенного исполнительного реле. Питание микроконтроллера осуществляется от встроенной литий-ионной батареи. Подзарядка батареи происходит автоматически при наличии питания.

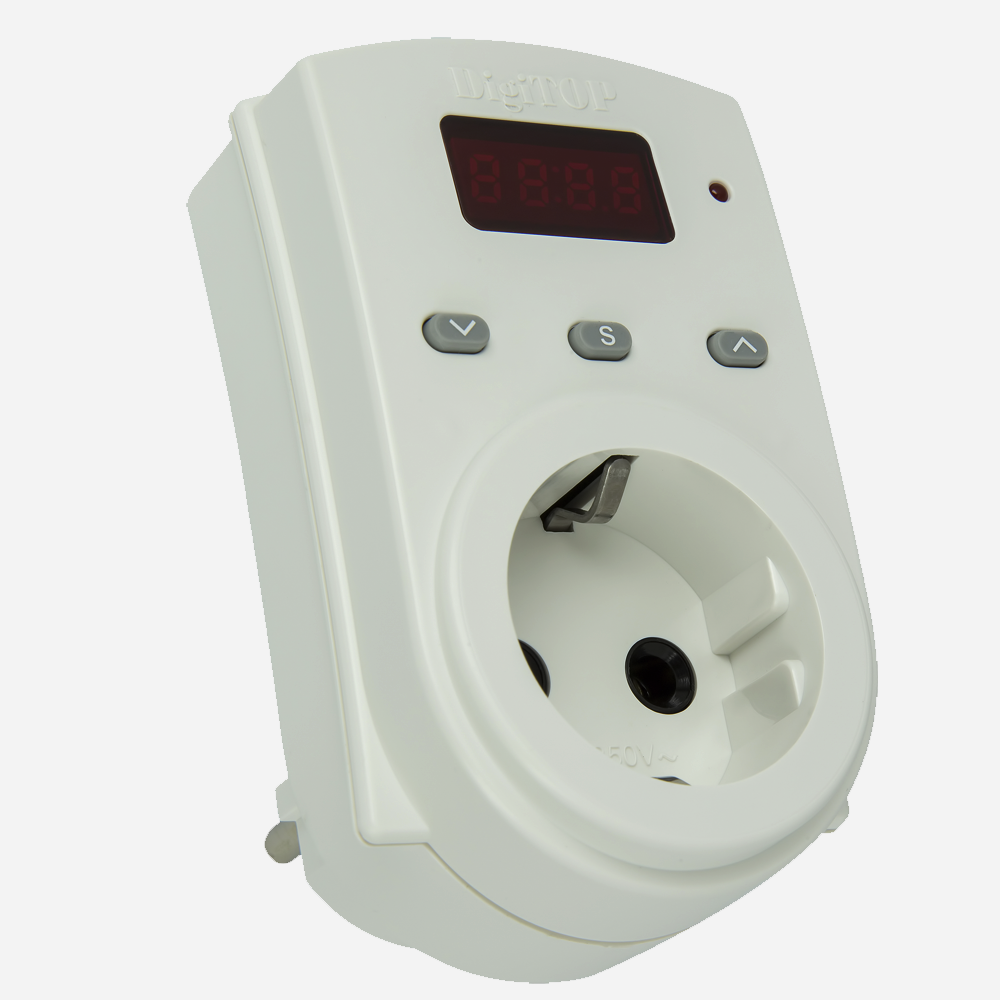

Программирование Устройства осуществляется с помощью кнопок "S", "˄" и "˅", расположенных на лицевой стороне. Перед началом настройки Устройства необходимо произвести установку текущей даты и времени.

Настройка даты и времени

• зажать кнопки "˄" и "˅", при этом на индикаторе начнет мигать значение минут;
• Кнопками "˄" и "˅" установить необходимое значение минут
• Кратковременным нажатием кнопки "S" перейти к установке часов;
• Кнопками "˄" и "˅" установить необходимое значение часов;
• Кратковременным нажатием кнопки "S" выйти из режима установки времени и сохранить введенные значения.

Программирование работы встроенного исполнительного реле

• Кратковременным нажатием кнопки "S" перейти к выбору метки времени;
• Кнопками "˄" и "˅" выбрать редактируемую метку (значение от 1 до 99) и нажать кнопку "S";
• Нажатием кнопок "˄" и "˅" выбрать режим состояния исполнительного реле для данной временной метки ("ON" - включить исполнительное реле; "OFF" - выключить исполнительное реле; "---" - не использовать временную метку.
• Кратковременным нажатием кнопки "S" перейти к установке времени смены состояния исполнительного реле;
• Кнопками "˄" и "˅" установить необходимое значение минут и нажать кнопку "S"
• После нажатия на кнопку "S" Устройство запишет метку в память (всего доступно 99 ячеек) и перейдет к программированию следующей ячейки.

Микроконтроллер Устройства автоматически определяет последовательность использования временных меток. При программировании устройства можно вначале ввести время включения нагрузки, а затем время выключения.
Например: 7:20-ON; 15:10-ON; 9:30-OFF; 18:00-OFF. Для данной программы Устройство в течение суток произведет включение нагрузки с 7:20 до 9:30 и с 15:10 до 18:00. Цикл работы будет повторяться каждый день до момента отключения питания.


ОСНОВНЫЕ ОСОБЕННОСТИ

• Возможность запрограммировать циклическую работу реле в течение 1 суток;
• 99 ячеек памяти для настройки программы работы реле;
• Не требует монтажа (корпус "вилка-розетка")
• Коммутация тока нагрузки до 16А/АС230В(cosϕ≥0,4).


КОНСТРУКЦИЯ УСТРОЙСТВА

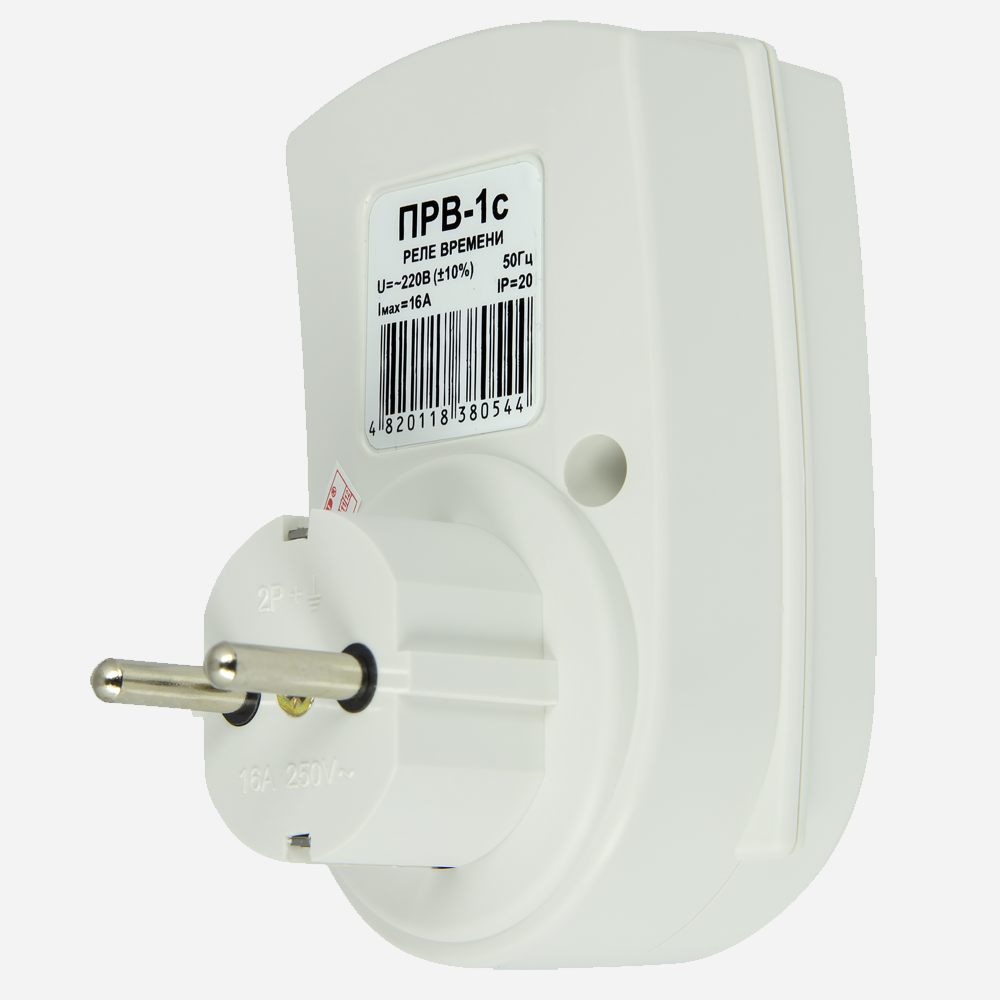

Устройство выпускается в корпусе "вилка-розетка" и не требует монтажа.

---

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия
