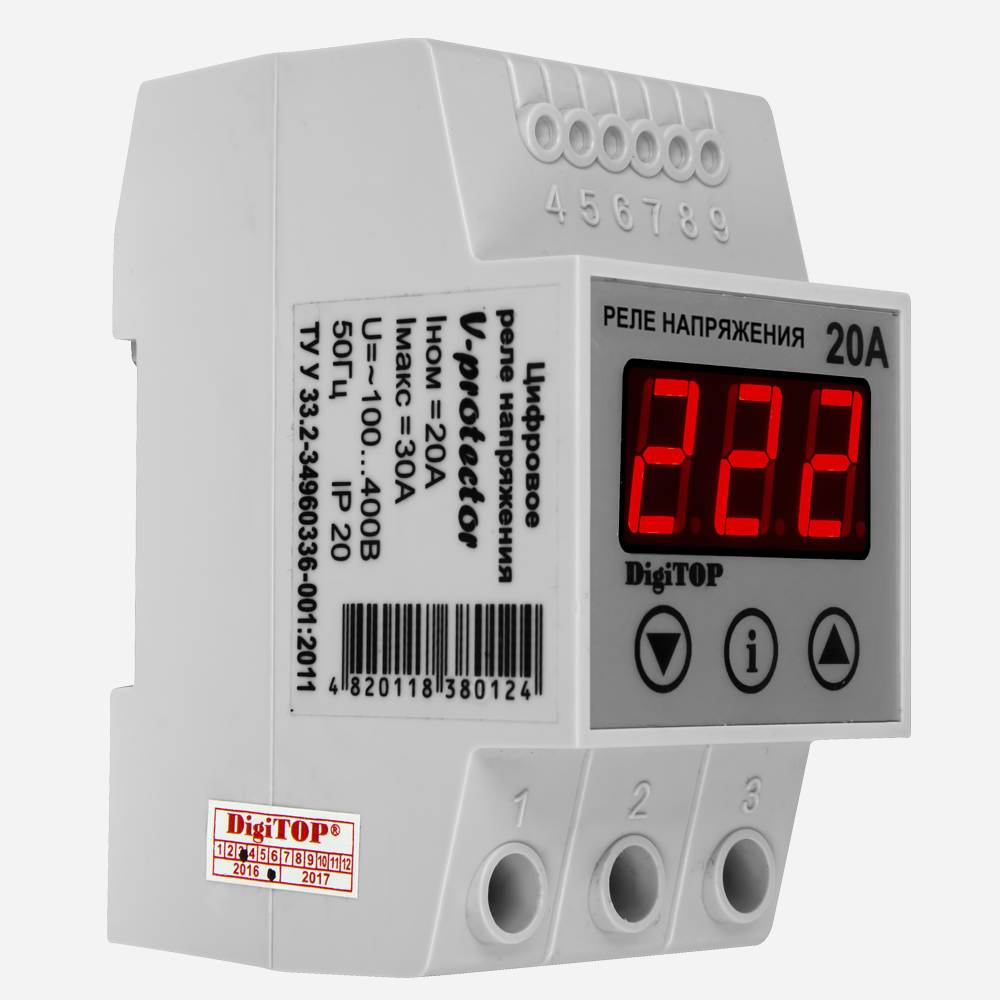

Реле напряжения Vp-20А

4820118380124
1,789.00 Р
(Включая НДС 20%)
10 раб. дн.
+
  В избранное
Доставка
Варианты оплаты
Наши преимущества
Вес0.185 кг. БрендDigiTOP Страна происхожденияУкраина Гарантия производителя5 лет Срок службы10+ лет

НАЗНАЧЕНИЕ

Реле напряжения Vp-20A (далее Устройство) предназначено для отключения оборудования и/или электроприборов при выходе значения напряжения в однофазных сетях за установленные параметры.


ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания Устройство сразу же начинает индикацию текущего значения напряжения сети. Если напряжение находится в допустимых пределах, Устройство, после отсчета времени задержки, подключает нагрузку к сети питающего напряжения.

В рабочем режиме Устройство контролирует напряжение питающей сети. Если напряжение питания выйдет за установленные верхний или нижний пороги отключения (зав. настр.250/170В), то Устройство произведет отключение нагрузки от сети, при этом индикатор напряжения начинает мигать. При возврате напряжения в установленные пределы начинается отсчёт выдержки времени повторного включения. После окончания отсчёта времени (зав. настр. – 15 секунд) нагрузка подключается к сети питающего напряжения. Если во время отсчёта времени вновь произойдёт выход уровня напряжения за допустимые пределы, то отсчет времени повторного включения сбрасывается.

Время задержки включения нагрузки регулируется в интервале от 5 до 600 секунд. Для того что бы просмотреть текущее значение времени задержки необходимо кратковременно (1-2 сек) нажать на кнопки [˅] [˄] на лицевой стороне Устройства. Если кнопки [˅] [˄] зажать на время более 5 секунд, то Устройство перейдет в режим изменения времени задержки включения нагрузки. При этом на дисплее будет отображаться текущее значение времени и будет мигать правая нижняя точка разряда. Установка времени задержки осуществляется нажатием кнопок [˅] или [˄] с шагом в 5 секунд. Через 10 секунд после последнего нажатия на кнопки [˅] или [˄] Устройство запомнит установленное значение времени задержки включения нагрузки и вернется к индикации текущего значения напряжения питания.

При кратковременном (1-2 сек) нажатии на кнопки [˅] или [˄] Устройство осуществляет индикацию текущих значений порогов срабатывания. Верхнего порога при нажатии на кнопку [˄], и нижнего при нажатии на кнопку [˅]. Для изменения соответствующего порога срабатывания необходимо зажать кнопку [˅] или [˄] на время более 5 секунд. При этом на дисплей будет выведено текущее значение порога срабатывания, а в правом нижнем углу будет мигать точка разряда. Значение порога изменяется нажатием кнопок [˅] или [˄]. Диапазон изменения верхнего порога 210-270В, нижнего – 120-200В. Через 10 секунд после последнего нажатия на кнопки [˅] или [˄] Устройство запомнит установленное значение верхнего или нижнего порога срабатывания и вернется к индикации текущего значения напряжения питания.

Устройство запоминает и позволяет осуществлять индикацию последнего значения напряжения питания, при котором произошло аварийное отключение нагрузки. Для этого необходимо кратковременно (1-2 сек) нажать на кнопку"i". При этом текущее значение напряжения сети сменится значением, при котором произошло аварийное отключение. Через 10 секунд Устройство вернется к индикации текущего значения напряжения питания.

Параметры работы Устройства хранятся в энергонезависимой памяти. Отключение питания не потребует последующей повторной настройки. Для возврата Устройства к заводским настройкам необходимо нажать и удерживать кнопку"i" в течение 10 секунд.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Не заменяет другие аппараты защиты (автоматические выключатели, УЗО и пр.);
  • При кратковременных (менее 1с) провалах сетевого напряжения, не отключает нагрузку;
  • Номинальный ток 20А;
  • Максимальный ток (в течение 10 минут ), не более 32А;
  • Задержка срабатывания при перенапряжении не более 0,02 сек;
  • Задержка срабатывания при снижении напряжения менее установленного порога - 1 сек;
  • Задержка срабатывания при снижении напряжения менее 120В – 0,02 сек;
  • Настраиваемая задержка повторного включения - от 5 до 600 секунд

КОНСТРУКЦИЯ УСТРОЙСТВА

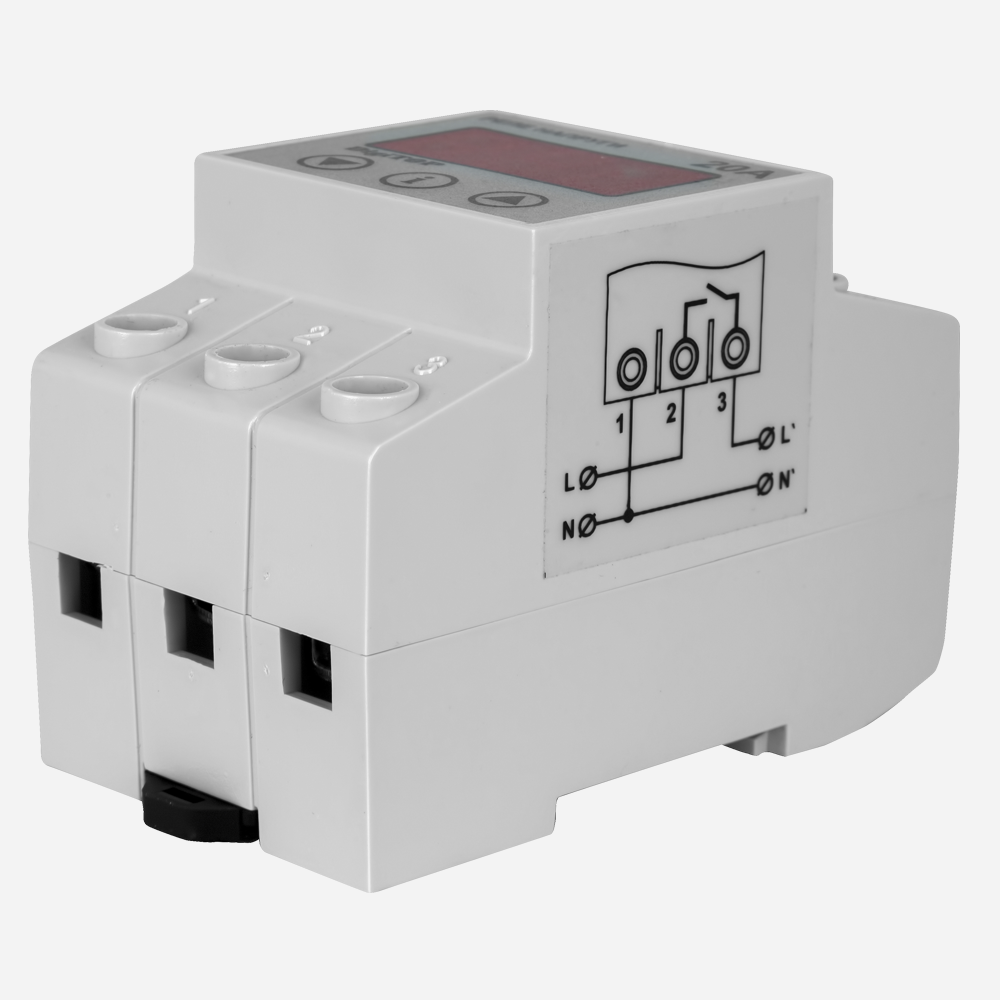

Устройство выпускается в пластмассовом корпусе. Устройство устанавливается на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания и защищаемых электрических цепей. Клеммы обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 2,5мм2.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает гарантированную защиту нагрузки при соблюдении следующих условий:

  • Температура окружающей среды при монтаже должна находиться в пределах –+5...+50 °С с относительной влажностью от 30 до 80%.
  • Вибрация мест крепления не допускается;
  • Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий;
  • Конденсация влаги на поверхности изделия не допускается.

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия

Питание
Напряжение питания:
Переменное однофазное
Диапазон напряжения питания AC (переменное):
AC100-400В
Напряжение питания AC (переменное):
230 В В
Максимальное напряжение питания:
400В В
Частота напряжения питания (АС):
50 Гц
Параметры защиты
Защита от искрения/дуги:
нет
Защита от импульсных помех:
нет
Верхний порог отключения нагрузки:
регулируемый (210-270В)
Нижний порог отключения нагрузки:
регулируемый (120-200В)
Нижний порог ускоренного отключения нагрузки:
120В
Задержка включения /повторного включения нагрузки:
Регулируемая (5-600 сек)
Время срабатывания защиты по верхнему порогу:
0,02с
Время срабатывания защиты по нижнему порогу:
Время срабатывания защиты по нижнему ускоренному порогу:
20мс
Параметры коммутации исполнительного устройства
Тип контактной группы:
1 NO
Номинальный ток нагрузки:
20А
Технические данные
Сечение подключаемых проводников:
не более 2,5 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96:
IP20/IP20
Диапазон рабочих температур:
+5…+50°С
Относительная влажность воздуха:
до 75% (при 15°С)
Вес/размеры
Вес:
0.185 кг.
Производитель
Бренд:
DigiTOP
Страна происхождения:
Украина
Гарантия производителя:
5 лет
Срок службы:
10+ лет

паспорт (instr_vp_20_63a.pdf, 1,466 Kb) [Скачать]
