Реле напряжения RBUZ D25t AC230В

Вес: 0.23 кг.,
10 раб. дн.
1 шт.
RBUZ0004

1,853.00 Р
(Включая НДС 18%)

Бренд:DS-Electronics

Защита нагрузки от обрыва нулевого провода или колебаний напряжения питания

Номинальный ток нагрузки – 25А

Климатическое исполнение: -5°C- +45°C, влажность 80% при 25°C

Раздельная регулировка порогов, крепление на Дин рейку

Встроенный вольтметр

Встроенная защита от перегрева реле

+

НАЗНАЧЕНИЕ

Устройство защиты от перенапряжений RBUZ D25t (далее устройство) предназначено для отключения оборудования и/или электроприборов при выходе значения напряжения в однофазных сетях за установленные параметры.


ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания устройство сразу же начинает индикацию текущего значения напряжения сети. Если напряжение находится в допустимых пределах, то нагрузка подключается к сети питающего напряжения и загорается зелёный индикатор.
В рабочем режиме устройство контролирует напряжение питающей сети. Если напряжение питания выйдет за установленные верхний или нижний пороги отключения (зав. настр.242/198В), то Устройство произведет отключение нагрузки от сети, при этом зеленый индикатор выключается. При возврате напряжения в установленные пределы начинается отсчёт выдержки времени повторного включения. отсчет времени включения нагрузки сопровождается миганием точки в крайнем правом разряде индикатора напряжения питания. После окончания отсчёта времени (по умолчанию 3 секунды) нагрузка подключается к сети питающего напряжения. Если во время отсчёта времени вновь произойдёт выход уровня напряжения за допустимые пределы, то отсчет времени повторного включения сбрасывается.
Пользователь самостоятельно может изменить задержку времени включения нагрузки в интервале от 3 до 600 секунд. Для этого необходимо два раза кратковременно (1-2 сек) нажать на среднюю кнопку на лицевой стороне устройства, при этом на индикаторе напряжения питания должна появиться индикация "ton". Затем на дисплее появится мигающее значение текущего значения времени задержки включения нагрузки. Нажатием кнопок "+" и "-" изменить значение времени на необходимое. Шаг изменения 3 секунды. Через 3 секунды после последнего нажатия на кнопки "+" или "-" Устройство запомнит установленное значение времени задержки включения нагрузки и вернется к индикации текущего значения напряжения питания.
Для изменения установленных порогов срабатывания необходимо кратковременно (1-2 сек) нажать на кнопку "+" для изменения верхнего или на кнопку "-" для изменения нижнего порога срабатывания. При этом на дисплей будет выведено текущее значение порога срабатывания. Нажатием кнопок "+" и "-" изменить текущее значение соответствующего порога срабатывания на необходимое значение. Через 3 секунды после последнего нажатия на кнопки "+" или "-" Устройство запомнит установленное значение верхнего или нижнего порога срабатывания и вернется к индикации текущего значения напряжения питания.

Устройство запоминает и позволяет осуществлять индикацию последнего значения напряжения питания, при котором произошло аварийное отключение нагрузки. Для этого необходимо кратковременно (1-2 сек) нажать на среднюю кнопку на лицевой стороне устройства. При этом текущее значение напряжения сети сменится значением, при котором произошло аварийное отключение. Через 3 секунды после последнего нажатия Устройство вернется к индикации текущего значения напряжения питания.

Устройство имеет встроенную защиту от внутреннего перегрева. В случае если температура внутри устройства поднимется выше 80°С, то произойдет аварийное отключение Устройства, при этом на дисплее будет индицироваться надпись "ПРГ". Выход из аварийного режима осуществляется нажатием на любую из кнопок на лицевой стороне Устройства. Выход из аварийного режима возможен только если в момент нажатия температура внутри устройства будет менее 60°С. При неисправности датчика температуры Устройство продолжит работать в обычном режиме, но каждые 4 секунды на индикаторе напряжения питания на 0,5 секунды будет появляться надпись "Ert". В этом случае функция защиты от внутреннего перегрева будет отключена.

Устройство имеет два алгоритма обработки кратковременных отклонений напряжения питания от установленных порогов срабатывания "нормальный" и "профессиональный". Для переключения между алгоритмами работы необходимо зажать среднюю кнопку на 3 секунды, при этом на индикаторе напряжения питания должна появиться надпись "Pro". Нажатием на кнопки "+" или "-" осуществить смену алгоритма работы ("oFF" - "нормальный" алгоритм, "on" - "профессиональный"). Через 3 секунды после последнего нажатия на кнопки "+" или "-" Устройство запомнит установленное значение алгоритма работы и вернется к индикации текущего значения напряжения питания.

Порог срабатыванияВремя отключения,
"нормальный" алгоритм
Время отключения,
"профессиональный" алгоритм
верхний >264В0,04 сек.0,04 сек.
верхний 220-264В0,04 сек.0.5 сек.
нижний 210-176В1 сек.10 сек.
нижний 176-164В1 сек.0,5 сек.
нижний 164-120В1 сек.0,04 сек.
нижний <120В0,04 сек.0,04 сек.
ОСНОВНЫЕ ОСОБЕННОСТИ
  • Не заменяет другие аппараты защиты (автоматические выключатели, УЗО и пр.);
  • Номинальный ток коммутации 25А
  • Два алгоритма отключения нагрузки при отклонении напряжения питания от установленных порогов срабатывания при перенапряжении
  • Настраиваемая задержка повторного включения - от 3 до 600 секунд
  • Встроенная защита от внутреннего перегрева

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в пластмассовом корпусе (самозатухающй поликарбонат). Устройство устанавливается на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 16мм2. На лицевой панели устройства расположен зеленый индикатор работы исполнительного реле, трехразрядный дисплей/индикатор, а так же 3 кнопки настройки режимов работы Устройства.

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает гарантированную защиту нагрузки при соблюдении следующих условий:
  • Температура окружающей среды при монтаже должна находиться в пределах –5...+45 °С.
  • Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед устройством установить автоматический выключатель (АВ). Автоматический выключатель устанавливается в разрыв фазного провода;
  • место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий;
  • конденсация влаги на поверхности изделия не допускается.
ВНИМАНИЕ! Устройство запрещается использовать для защиты оборудования, которое питается от источников с модифицированной синусоидой.(например, источников бесперебойного питания, выходное напряжение которых не синусоида). Длительная работа (более 5 минут) от таких источников напряжения может повредить Устройство, что не относится к случаям гарантийного ремонта.

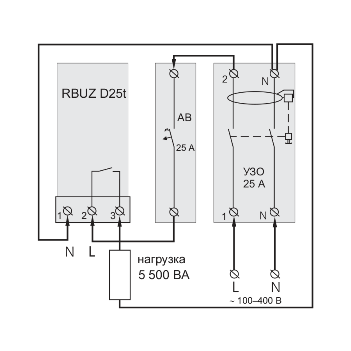

СХЕМА ПОДКЛЮЧЕНИЯ

ВНИМАНИЕ! Соединительные провода нагрузки подключаются к клемме 3 и к нулевому клеммнику (в комплект не входит). Соединение нагрузки с сетевым нулем в клемме 1 НЕ ОСУЩЕСТВЛЯТЬ!

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия

Питание

Напряжение питания:
Переменное однофазное
Напряжение питания AC (переменное):
230 В
Диапазон напряжения питания AC (переменное):
AC100-400В
Максимальное напряжение питания:
400 В
Частота напряжения питания:
50 Гц

Параметры защиты

Защита от искрения/дуги:
нет
Защита от импульсных помех:
нет
Верхний порог ускоренного отключения нагрузки:
280(264В)
Верхний порог отключения нагрузки:
регулируемый (220-280В)
Нижний порог отключения нагрузки:
регулируемый (120-210В)
Нижний порог ускоренного отключения нагрузки:
120В(164В)
Задержка включения /повторного включения нагрузки:
Регулируемая (3-600 сек)
Время срабатывания защиты по верхнему ускоренному порогу:
50мс
Время срабатывания защиты по верхнему порогу:
0,05 (0,5с)
Время срабатывания защиты по нижнему порогу:
1с (10с)
Время срабатывания защиты по нижнему ускоренному порогу:
40мс

Параметры коммутации исполнительного устройства

Тип контактной группы:
1 N/O
Номинальный ток нагрузки:
25А

Технические данные

Сечение подключаемых проводников:
не более 16 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96:
IP20/IP20
Диапазон рабочих температур:
-5…+45°С
Относительная влажность воздуха:
до 80% (при 25°С)

Вес/размеры

Вес:
0.23 кг.
Габаритные размеры (ШхВхГ):
53х85х70 мм

Производитель

Бренд:
DS ELECTRONICS
Страна происхождения:
Украина
Гарантия производителя:
5 лет
